1.AutoCADCivil3D简介

    AutodeskCivil3D就是根据专业需要进行了专门定制的AutoCAD，是业界认可的土木工程道路与土石方解决的软件包，可以加快设计理念的实现过程。它的三维动态工程模型有助于快速完成道路工程、场地、雨水/污水排放系统以及场地规划设计。所有曲面、横断面、纵断面、标注等均以动态方式链接，可更快、更轻松地评估多种设计方案、做出更明智的决策并生成最新的图纸。

    2.利用AutoCADCivil3D进行规划设计的基本流程

    准备工作阶段：创建地块自定义属性，创建地块样式，标签样式，创建地块图则DWT文件。这个阶段的工作并不是每个项目都必须进行的，如果项目的情况类似，我们可以利用以前项目的相关文件直接导入有光样式及设置，或直接利用以前的文件创建样板为文件。

    设计工作阶段：创建地块→属性值的输入与修改→插入各种表格→创建地块图则。

    修改工作阶段：修改地块及其属性值→更新地块图则，这个阶段的工作应该是多次重复进行的，我们的设计文件中，动态关联的信息越多，这个阶段我们的工作就相对轻松。

    3.地块自定义属性和地块样式的定制

    为了在地块中保存我们需要的数据，诸如用地性质、容积率、绿地率、建筑面积、建筑限高、出入口方位、配套设施等等，我们需要为地块创建自定义属性。为方便管理，还可以将自定义属性进行分类。自定义属性创建完成后，方可为每个地块输入相应的属性值。

    为了对地块属性进行分析展示，可以利用设置地块样式来表现，因此需要创建相应的地块样式，以用地性质为例（如下图），可以创建一系列相应的样式，每种用地性质的填充色块和填充样式都可以根据相关规定进行设定。根据地块属性值设定相应的样式，就可以生成相应的分析图。这部分工作虽然可以手工完成，但需要提高效率的话，还是需要进行一定的二次开发，从而快速的完成地块样式的切换。

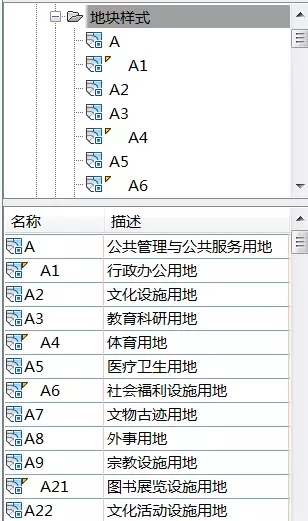

图1地块样式

图2用地性质分析图

    4.地块的创建

    地块是控制性详细规划的基本元素，对地块的定制化控制是今后根据需要提取各类数据的起点，也是建立信息化管理的基石，如何在起点就建立有效的动态管理机制，是本文研究的思路。

    创建地块的方式有多种，既可以利用AutoCADCivil3D内部工具从零开始创建地块，也可以利用AutoCAD对象进行转换。具体使用什么方法创建地块可以根据实际情况灵活选择。利用现有AutoCAD对象进行转换时，需要注意的是要提前消除重复对象，因为通过转换，重复的对象会产生面积为零的地块，为后续工作带来麻烦。

    地块创建完成后，可以对地块进行编辑修改，地块的相关几何属性会随之动态更新。

    5.地块属性的输入与管理

    地块的创建相对简单，更多的工作则是地块自定义属性值的输入，这些属性值是存储在地块中的各种信息。这些信息的熟客可以针对单个地块进行，也可以批量进行，这些工作都可以利用AutoCADCivil3D内部的工具来

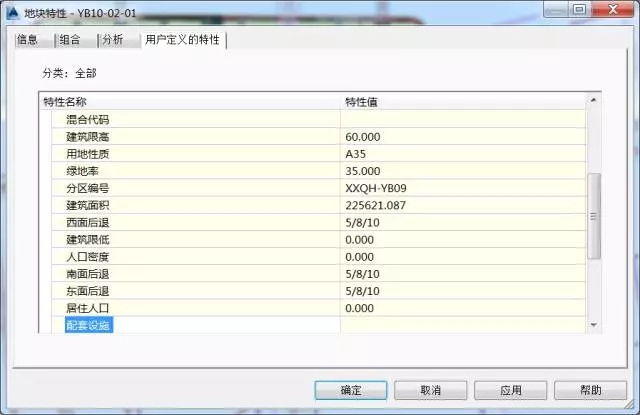

    图3地块自定义属性查询

    信息数据的管理主要是通过查询和统计分析来体现，这也是BIM技术中的核心：Information。AutoCADCivil3D内部的表格工具可以方便的创建出属性值的统计表格，这个表格可以根据地块属性值的变化动态的更新，让我们可以对规划范围内所有地块的指标一目了然。表格的样式也可以根据需要进行修改，表格样式修改后，已经插入到图形文件中的表格也会随之更新，不需要重新插入新表。这种动态更新的机制，体现了AutoCADCivil3D的强大功能，极大的方便了设计中的管理工作，也避免了信息更新不同步造成的错误。

    图4地块属性汇总表

    6.利用地块标签显示相关数据

    在不同的图中，需要标注的地块数据可能有所不同，地块标签可以很方便的完成这项工作。根据需要创建相应的地块标签样式，并将地块标签设定为相应的样式，相应的数据就会注记出来。例如需要显示的属性值有地块用地性质代码，容积率，地块面积，建筑密度，绿地率，建筑限高，就可以定义下图所示的标签样式。当然，这些标签的内容也是随着地块属性的变化而动态更新的。

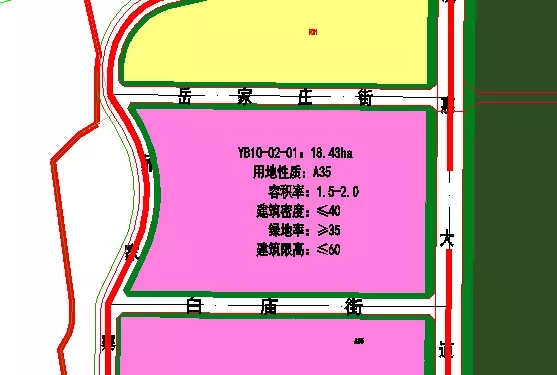

    图5地块标签

    7.自动创建或更新地块图则

    地块图则的绘制可以说是简单重复的工作，如何批量生成及更新地块图则，这就需要对AutoCADCivil3D进行二次开发，通过自己的程序来实现。

    批量创建地块图则的流程如下：设计DWT文件→划分地块图则范围→创建地块图则。若地块属性数据发生变化，需要手动对地块图则进行更新，目前尚未实现动态功能。

    DWT文件是地块图则的模版，在DWT文件中将图则中相同的内容（说明、图例等）提前准备好，而地块控制指标（地块自定义属性值）等不同的内容则由程序来完成。

    每张地块图则中包含几个地块，需要人工来进行划分，划分的原则可以根据地块大小、管理单元、街坊等因素来确定。

    具备了DWT文件和划分好的地块范围，就可以一键完成所有地块图则的创建，每张地块图则创建一个新建DWG文件，并且通过外部引用来加载总图。创建完成后，可以对图则中个别内容进行补充完善或修改，比如坐标及高程的标注；若总图中地块属性值发生变化，可以对地块图则进行更行，而非重新创建地块图则，这样将保留手工进行的修改，不至于进行重复劳动。

    8.展望

    AutoCADCivil3D中数据信息的动态链接，为信息管理打下了坚实的基础，同时AutoCADCivil3D也提供了API接口（虽然不全），为二次开发敞开了大门，随着BIM技术的逐步推广，信息管理工作的重要性越来越明显，相信AutoCADCivil3D能够为规划信息化管理及大数据建设发挥重要作用。
