上一节中我们介绍了?revit中使用明细表分系统、分类统计管道的方法，但由于revit计算的是管道实际长度，而未考虑延长米。

在我们做安装算量计价时含管道延长米的才是计算值（即到管件中心的延长线长度），而像弯头之类的管件本身长度也非计算值，并且也无法直接统计，因此还需要在管件族中做一些调整，接下来就让我们看看具体的操作方法

1.新建管件明细表：

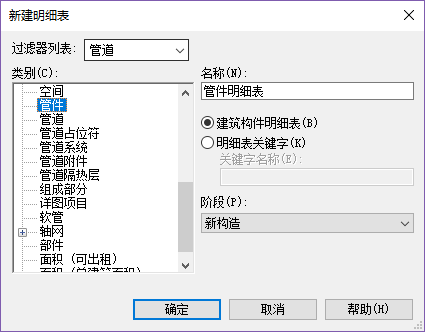

我们在“视图”下找到“明细表/数量”，新建管件明细表

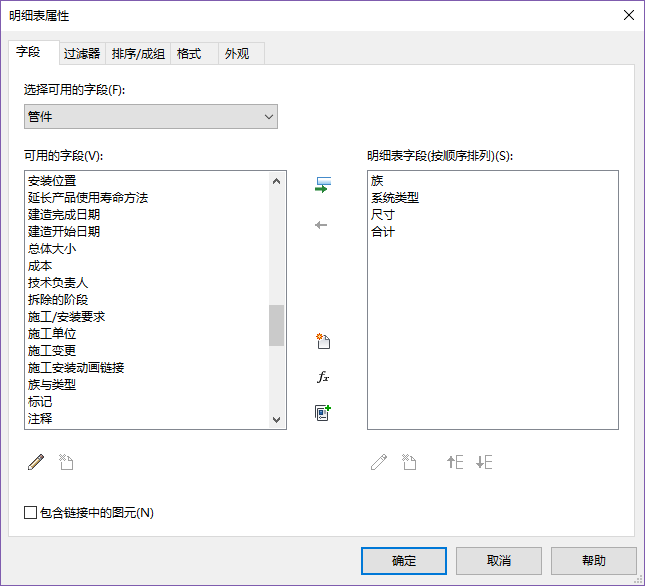

添加：“族”、“系统类型”、“尺寸”、“合计”等字段

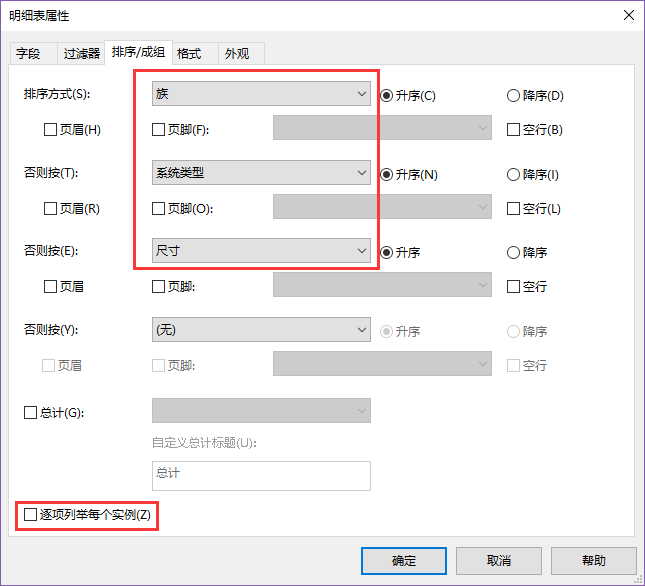

如何计算长度稍后解释，其他需要统计的字段也可以根据实际情况添加

如何计算长度稍后解释，其他需要统计的字段也可以根据实际情况添加

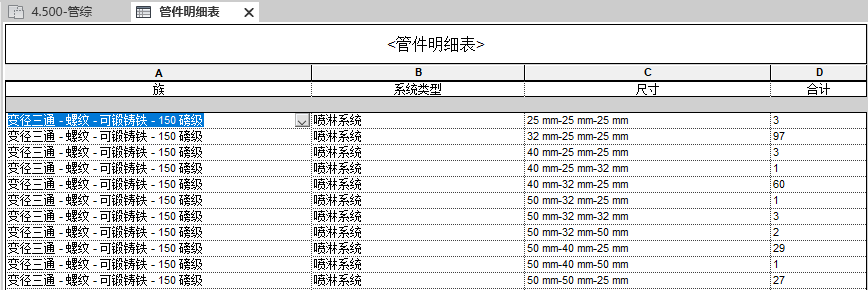

此时管件明细表的样子基本有了

2.为族添加管件长度共享参数：

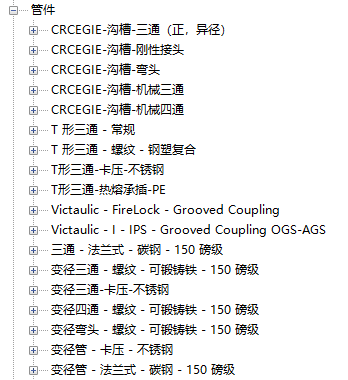

所有需要统计长度的管件，都要添加共享参数，虽然工作量比较大，但做过一次只有保存完族，后续就可以一直使用了

我们以弯头为例来添加“管件长度”的共享参数

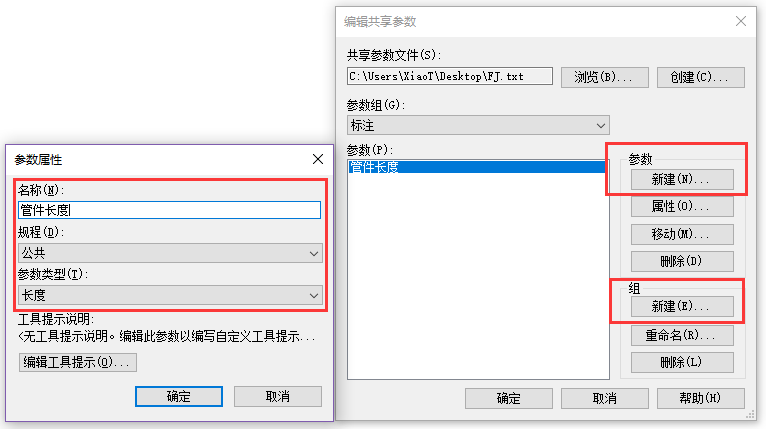

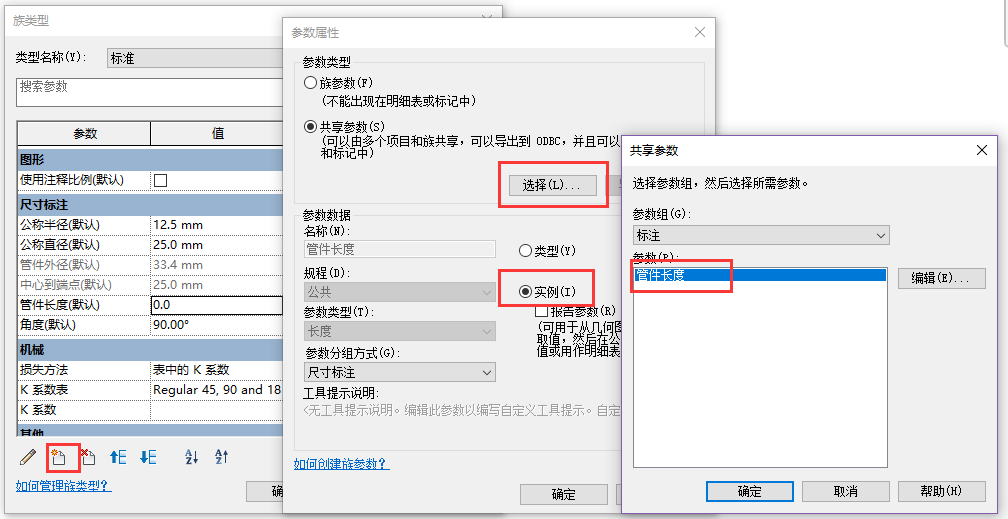

新建“参数组”，新建“参数”，名称为“管件长度”，类型为“长度”

注意：为了能汇总所有管件的长度，共享参数名称必须相同

然后再将共享参数添加进“族类型”参数，选择“实例”参数

然后我们必须明确了解族中计算延长线长度的驱动参数

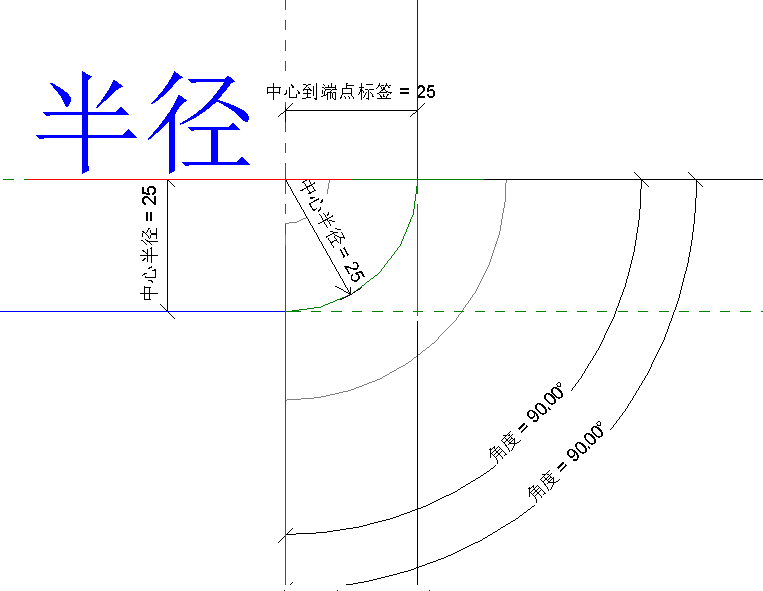

通常角度默认是90°，很难区分上图中“中心半径”与“中心到端点”标签，哪个才是正真应该作为延长线长度的计算值

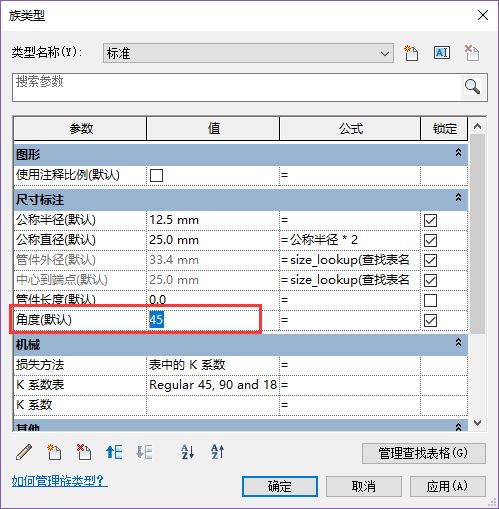

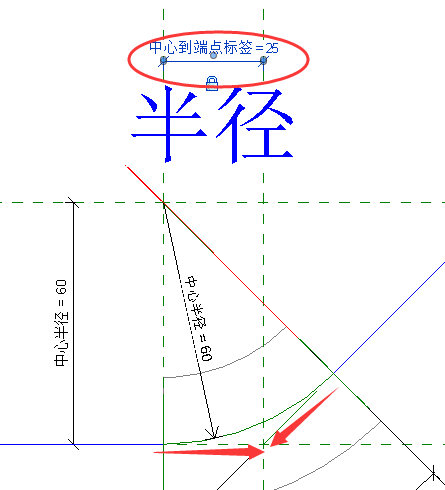

将默认角度设为其他角度，就比较清楚了

“中心到端点”标签才是正确的计算值，延长线长度就是2倍的“中心到端点”距离

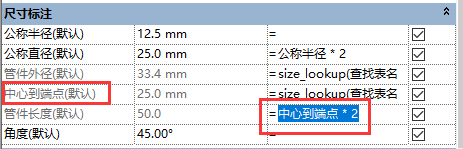

在“族类型”参数中，设置计算公式：管件长度=中心到端点*2

注：族不同时，公式不同，应根据族的实际情况设置计算公式

此时可以将默认角度设置回原来的90°，然后将族载入至项目，并覆盖参数

3.为项目添加管件长度项目参数：

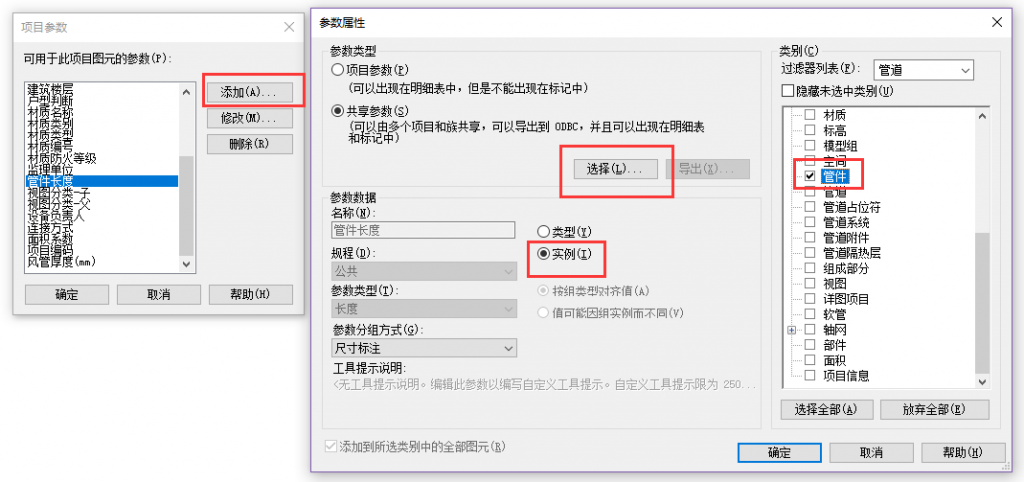

为了在明细表中统计管件长度，还需要在当前项目中为管件添加相同的项目参数

点击模型中的族，也能在属性面板中看到每个管件的计算长度了

4.统计管件长度：

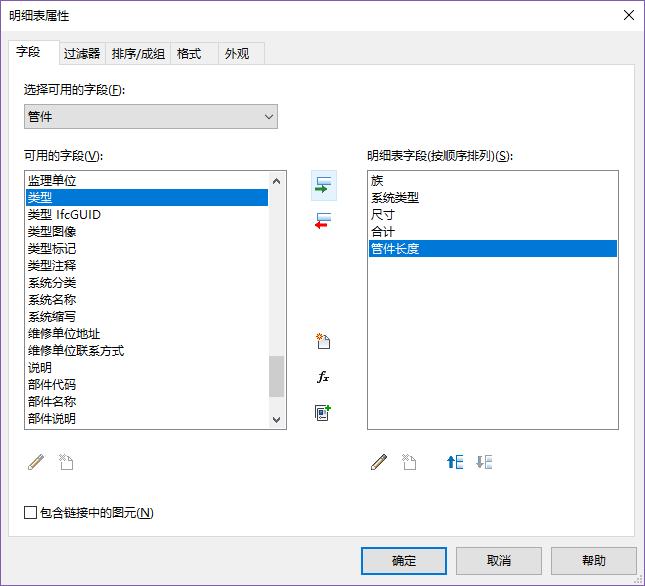

然后在管件明细表的字段中便可以找到管件长度了，同样也添加进去

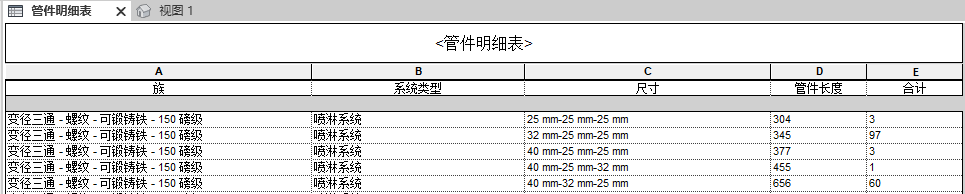

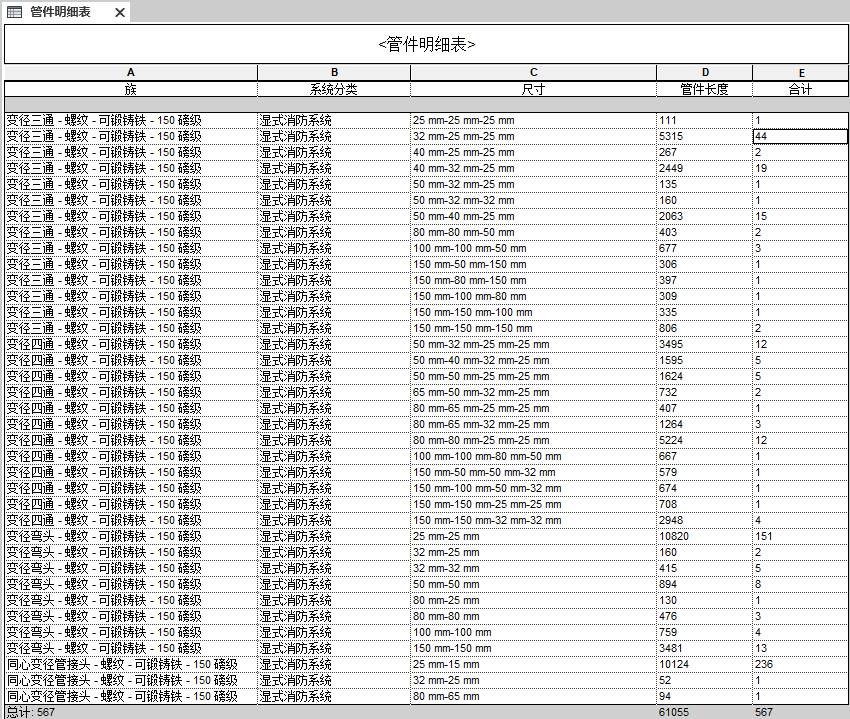

每类管件的长度也显示了

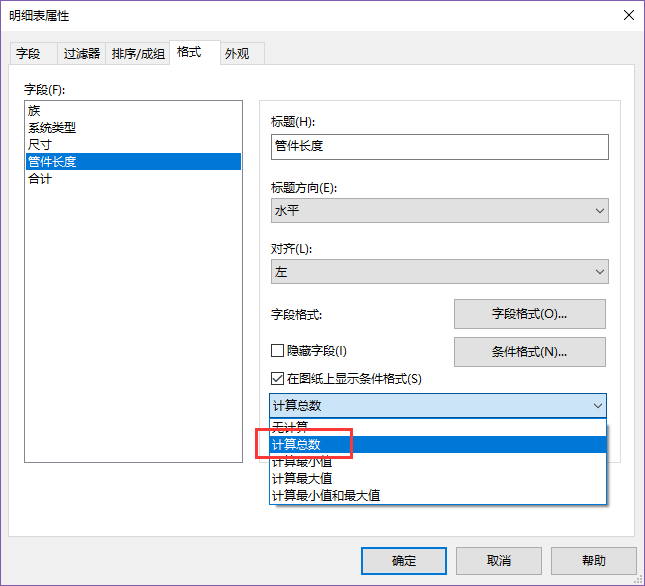

别忘记设置格式>管件长度>计算总数，来统计总和

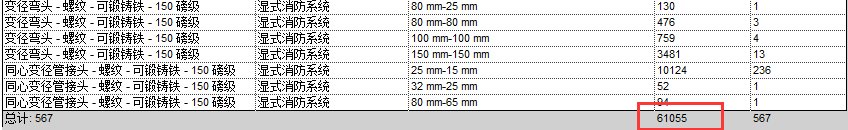

这样就可以在底部显示管件的累积长度了

上一节我们也提过，明细表字段的过滤限制较多

我们很难去筛选出各类管件的长度，也无法与之前的管道长度明细表合并计算，因此还有一部分工作，我们建议将明细表导入到Excel后再进行，具体方法会在下一节中讲解
