BIM模型是一套，施工现场做法另一套？深度分析原因及对策
为探究模型信息与其现场施工信息的一致率，小组成员利用模型漫游功能并参照现场BIM应用点对公司同类项目：河北工程大学一期二批建设项目进行了调查：

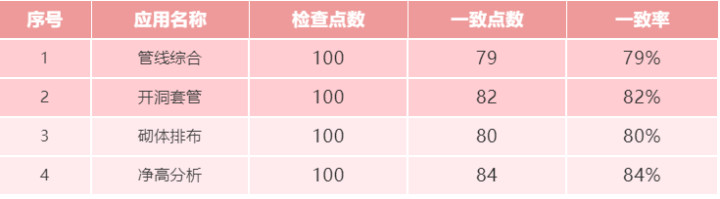

BIM模型与现场施工信息一致率调查表
由上表可知，BIM模型与现场施工信息一致率平均仅为81.25%，有很大的改善空间。
1、现状调查
同时，BIM小组成员针对已调查的BIM模型与现场施工信息不一致点数进行详细分析，发现有以下问题：

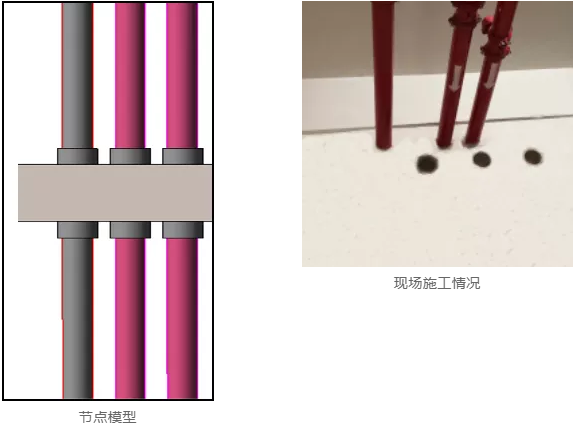

现场施工未参照模型信息,诸如现场管道在穿墙时，没有按照BIM模型进行施工，出现重复开洞、穿墙无套管现象。

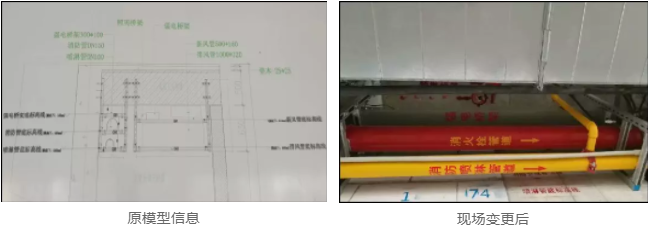

模型未同步现场信息，现场施工在出现变更后，模型未及时根据变更优化模型，出现模型与现场不同步的现象。

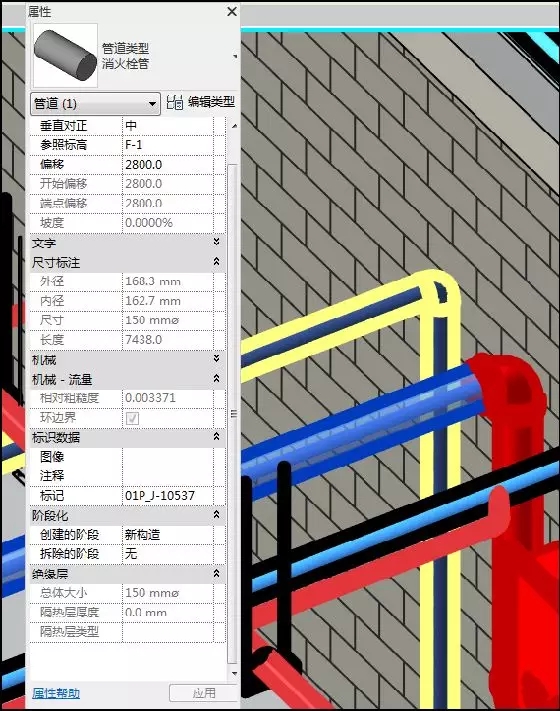

过程数据未在模型上积累、留痕，现场施工过程中，相关部位的施工时间、劳动力数量，成本等信息没有在模型上反映
模型搭建未考虑现场施工工艺，现场施工时，考虑到施工便易等因素，如上图，斜砌底部采用灰砂砖填塞替代模型5号砖，虽然施工方便、快捷，但造成了模型与施工信息不一致的情况。
BIM模型与现场施工信息不一致频数统计表
BIM模型与现场施工信息不一致影响因素排列图
根据排列图分析，“现场施工未参照模型”和“模型未同步现场信息”两个问题的累计频率达到了77.33%，是导致BIM模型与现场施工信息一致率低的主要症结所在，是我们要解决的主要对象。
2、原因分析
小组对“现场施工未参照模型信息”、“模型未同步现场信息”主要问题进行分析，整理绘出关联图，共找出9个末端因素！下面进行末端因素分析：
2.1 计算机配置低
小组成员对现场移动端进行检查，发现采用的都是微信、QQ等手机APP，利用电脑对模型进行截图，然后通过微信、QQ手机端发送至现场管理人员手机，现场管理人员在收到图片后，进行参照处理。但由于截图方式只能对某一个面进行展示，无法简单明了的展示复杂节点及相关模型信息。
