BIM如何做基坑？BIM施工中的基坑模型创建方法
随着现代超高层建筑的增多，大型商业建筑与办公楼等项目也得到了迅猛的发展，而想要建造更高的大楼，我们也自然需要更深的基坑工程。基坑的安全与稳定直接关系到基坑本身及邻近建筑物、基坑周边道路和邻近地下管线的安全。而在BIM技术的广泛应用之下，我们又要如何通过BIM技术来实现智能建筑的建设呢？让我们来看看BIM基坑模型的创建方法吧。
通过在Civil3d软件中创建基坑BIM模型，打破基坑设计、施工和监测间的隔阂，直观体现项目全貌，实现多方无障碍信息共享，让不同团队在同一环境下工作，通过三维可视化沟通，全面评估基坑工程，使管理更科学、措施更有效，提高工作效率，节约投资。操作步骤如下：

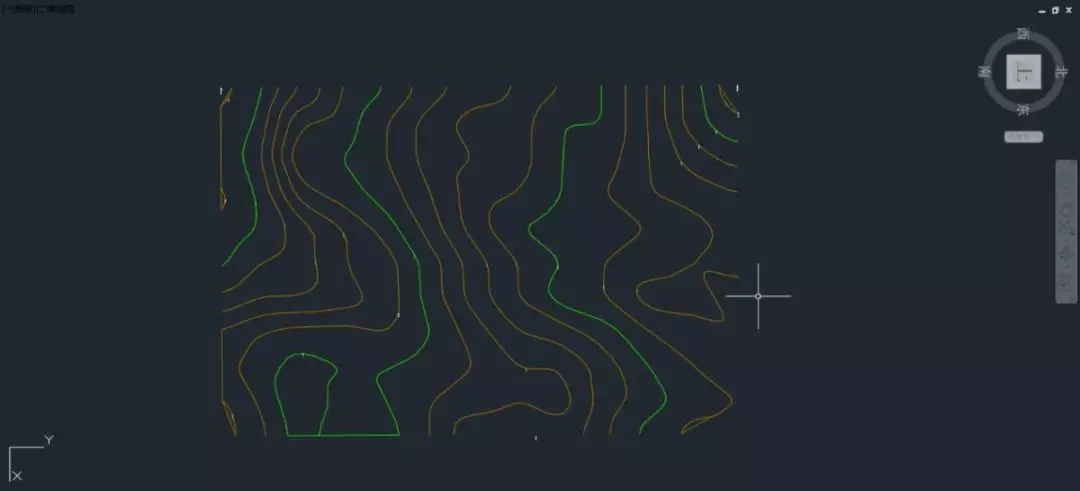

1、创建地形曲面
使用地形勘测数据（如等高线，点文件等），生成地形曲面。

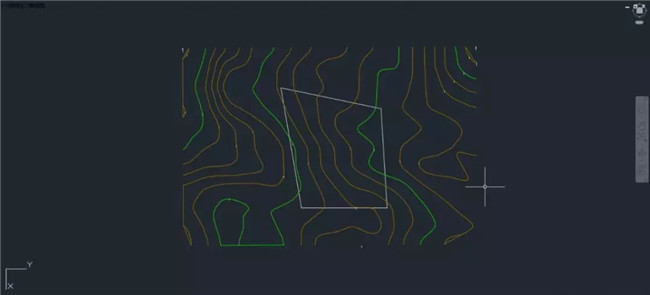

2、绘制基坑界限
直接以多段线命令借由基坑坐标绘制边坡界限。

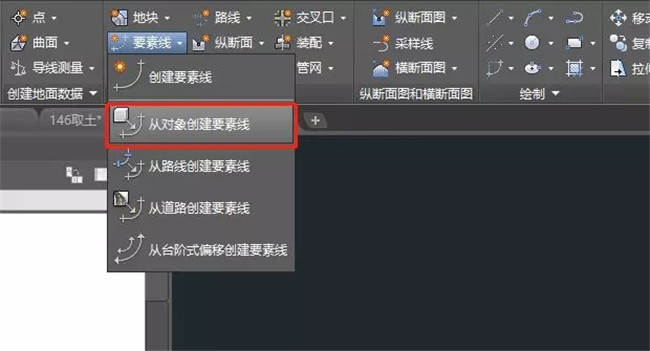

Tip1：将多段线转化为要素线

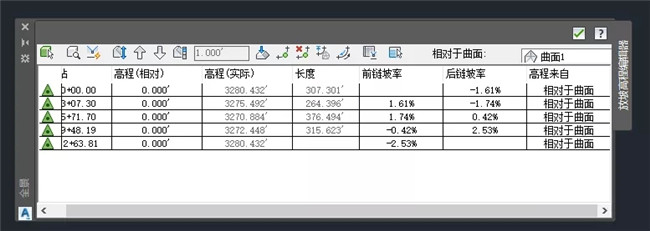

Tips2：使用高程编辑器修改界限高程（分绝对高程与相对高程两种）

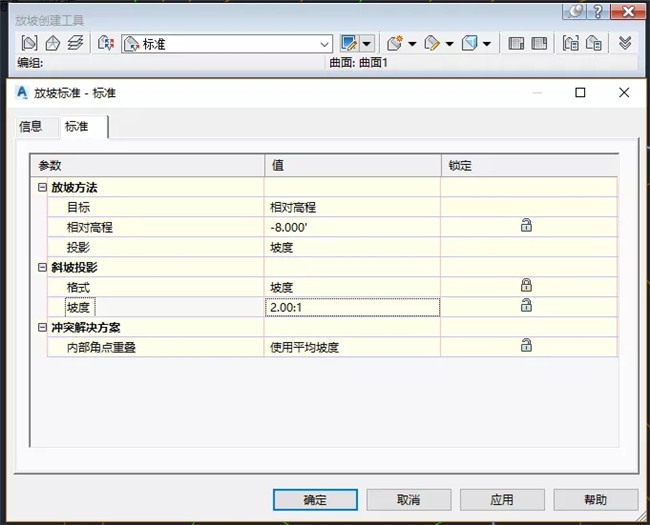

3、放坡工具

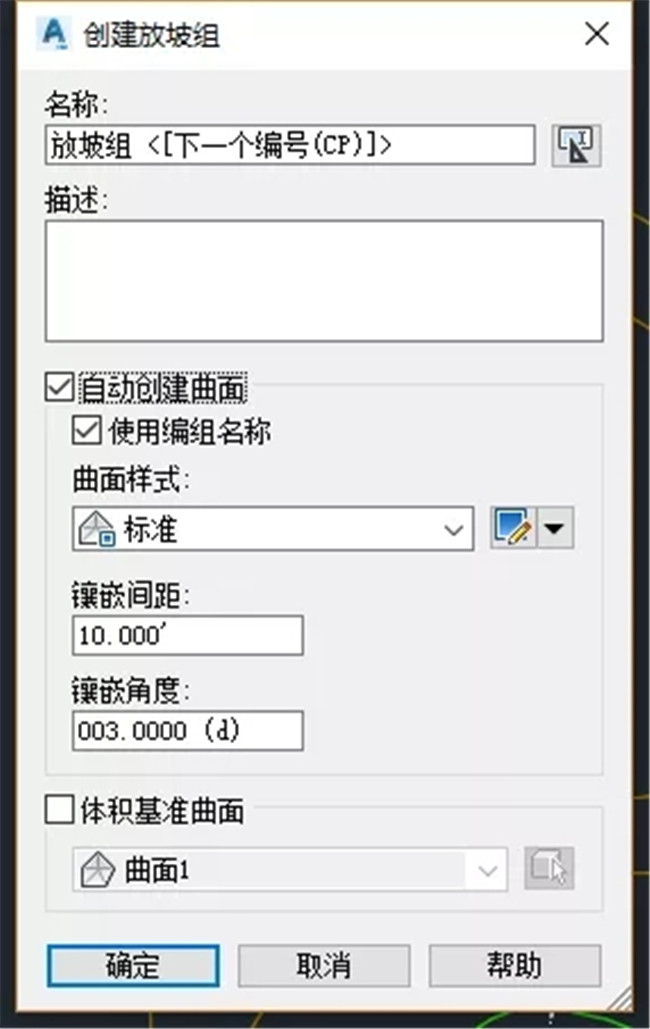

创建放坡工具，设定放坡方法与斜坡投影。然后开始创建放坡组，依次执行命令【选择放坡边】、【应用到整个长度】、【相对高程】、【坡度】，完成基坑放坡。

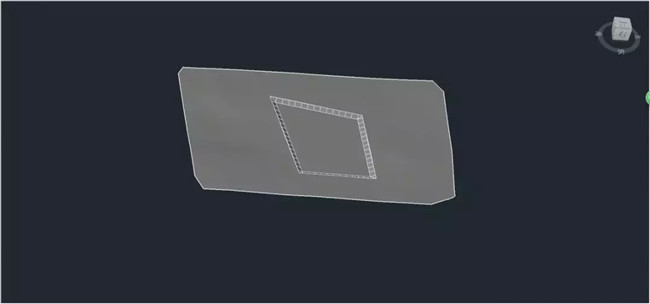

4、曲面处理
添加地形曲面内部边界即基坑界限，并为基坑底生成曲面。

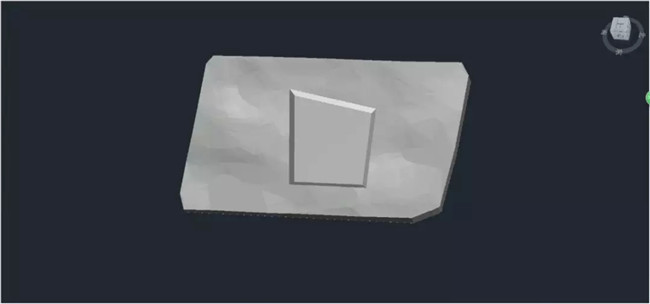

5、生成模型
从曲面提取实体，设定垂直定义，生成基坑模型。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
