BIM案例分享|广州车陂涌流域水环境治理工程

发布:中文网小编2号 浏览:2166人 分享
发布于:2020-01-08 10:43

项目概况

   车陂涌流域是广州市干流长度最长的河涌之一,虽经过多次整治,但效果依然不理想,现状水质仍为劣五类。水质的黑臭已成为影响沿线居民生活满意度最突出的问题。

   车陂涌水环境治理项目时间紧、任务重,涉及内容广、专业多,为了在业主方要求的时间内完成工作任务,BIM技术的成功应用成为了解决基础资料或缺、提高设计效率、提升汇报展示水平的重要保障之一。本项目荣获2017年中勘协“创新杯”BIM设计大赛 ? 最佳水利电力BIM应用奖。

项目BIM应用策划

   (一)BIM应用目标

   (1)提升整体设计工作的效率

   (2)提升设计质量

   (3)项目进度控制

   (二)BIM总体思路及解决方案

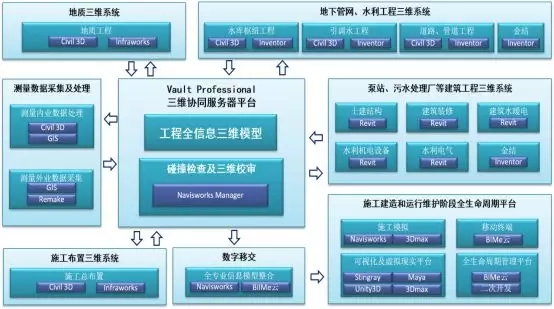

   水环境工程BIM整体解决方案

   项目BIM应用实施

   (一)实施准备

   (1)协同设计平台搭建

   (2)BIM控制计划

   (3)BIM工作大纲

   (二)项目勘察阶段

   (1)高清影像信息

   (2)航飞视频

   (3)GIS+BIM集成

   (4)移动踏勘系统

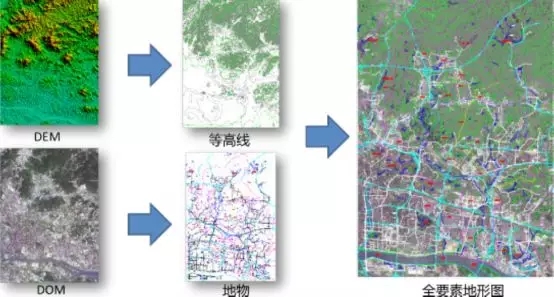

   高清影像制作流程图

   (三)方案设计与投标阶段

   (1)地质三维系统

   (2)地下管网、水利工程三维系统

   (3)建筑工程三维系统

   (4)施工布置三维系统

   (5)协同平台

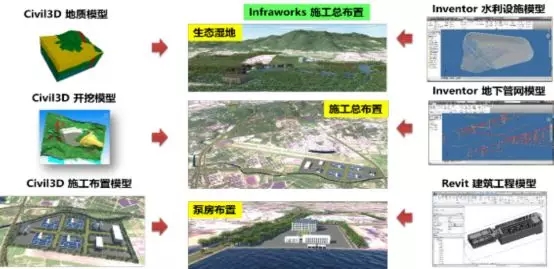

   施工布置三维系统图

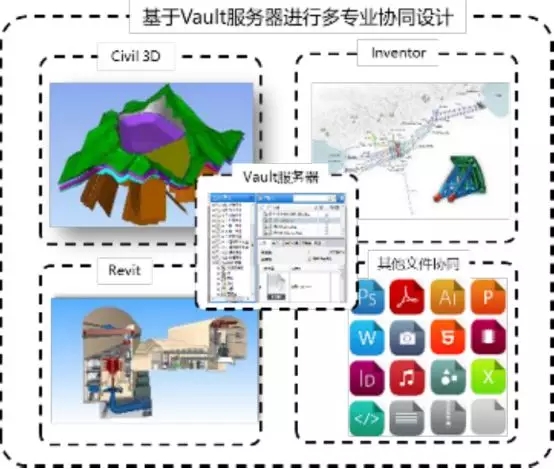

   协同平台系统图

   (四)详图设计与施工阶段

   (1)三维出图

   (2)数字移交

   (3)施工模拟与管控、施工模拟-过程及工艺、施工模拟-VR场景、施工管控

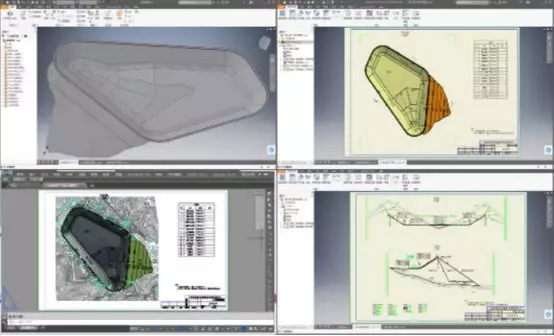

    Autodesk Civil 3D与Autodesk Inventor联合出图

BIMe云平台

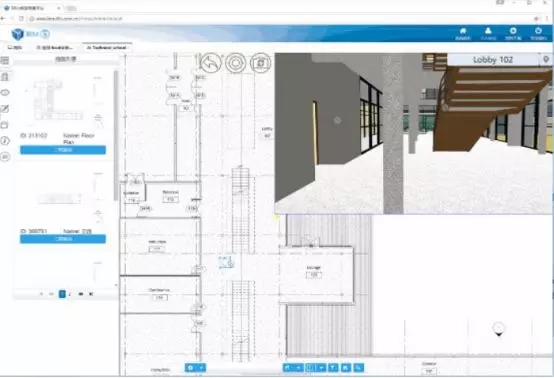

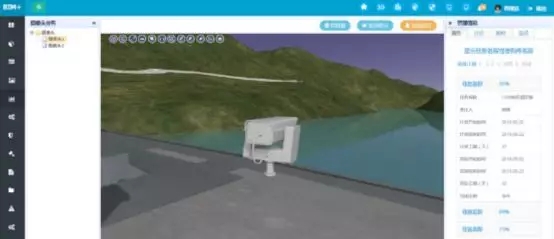

   施工管控平台界面

   (五)运维管理阶段

   (1)厂站设施管理

   (2)地下管网管理

   (3)水情信息监控

   (4)水质信息监控

   (5)防汛减灾与应急

   (6)综合信息管理

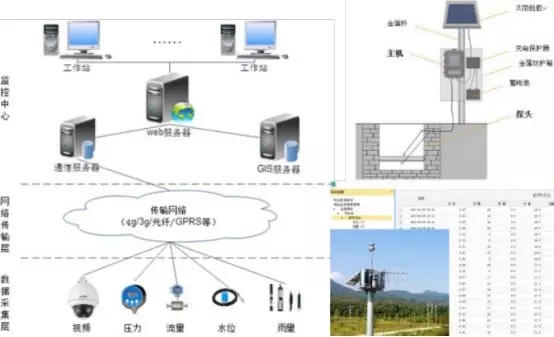

水情监测网络拓扑图

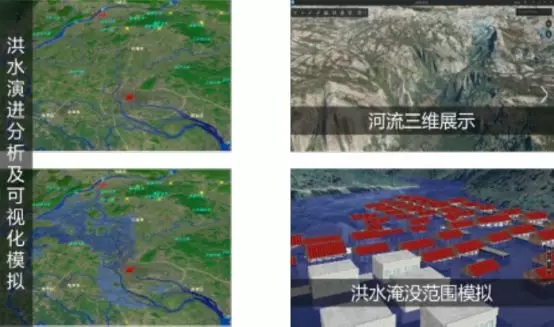

    洪水模拟分析

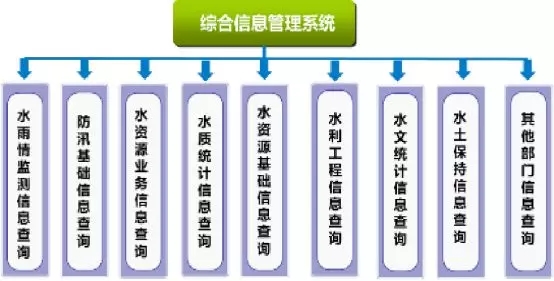

   综合信息管理系统功能模块

   “BIM设计是未来工程建设行业的发展趋势,广州车陂涌项目BIM设计,为水环境工程信息化设计,为项目后续数字化建设,及建成移交全生命期管理提供了基础与平台。 我院多个生产部门与数字工程中心积极配合,共同组织协调BIM设计,使模型更加精细化,承载信息内容更加丰富,在原设计基础上积累更多数据,完善设计信息,创造更大价值,更好的为项目单位提供技术支持与服务。”
