BIM案例:BIM运维应用AOps助力宁夏首条高铁开通
如今的BIM技术不仅仅可以用于设计与施工阶段,在运维阶段中,我们也同样可以应用上BIM的相关技术与BIM运维平台来进行更好的工程维护与管理。
12月29日上午,宁夏首条高铁银中高铁正式开通,宁夏自治区党委书记陈润儿,自治区党委副书记、自治区主席咸辉乘坐体验首发列车从银川站抵达河东机场站,调研了高铁民航联运服务设施,了解了银川国际航空港综合交通枢纽工程建设情况,指出要加快高铁与民航的互联互通,实现安检互认,完善相关配套,提升服务品质,实现转乘无缝衔接,更好满足旅客出行需求,提升宁夏对外形象,吸引更多外地游客来宁夏观光旅游。
图1:宁夏自治区党委书记陈润儿一行抵达河东机场站调研高铁民航联运服务设施
银中高铁自银川站发出,共设有7个站,线路全长207公里,连接宁夏银川市、吴忠市和中卫市三座城市,全程运行时间1小时30分。其中由湖南建工集团承建的河东机场站,位于银川国际航空港综合交通枢纽工程的核心地带,设于河东机场T3航站楼西侧,总建筑面积为40725.37平米,为地下站,共两层。湖南建工BIM中心负责研发的站房数字化交付与智能运维平台同步上线,保障河东机场站的正常运营,实现了飞机和高铁间的无缝换乘。

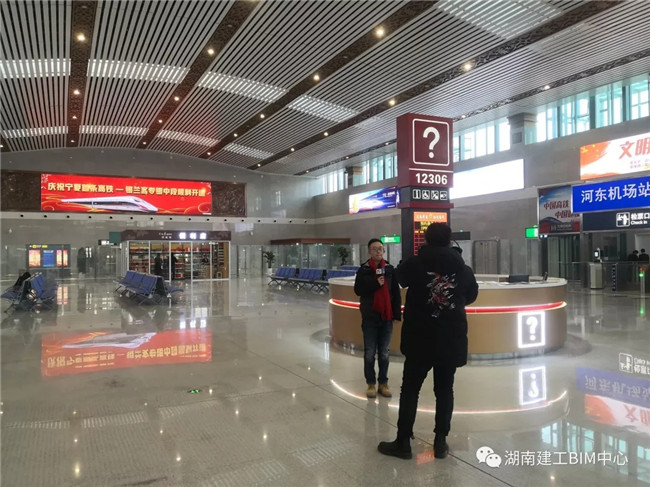

图2:河东机场站正式投入运营
AOps数字化交付与智能运维平台以标准化BIM运维体系为基础,结合IOT技术,将建筑工程设计、施工阶段的资产设施设备信息,以及运维阶段所需的各类机电设备参数进行一体化整合,实现建筑资产数字化交付。同时以建筑绿色低碳、智慧化运行为总体目标,通过优化底层数据结构、轻量化BIM模型、构建标准化集成接口,搭建数字化交付、空间管理、定期维保、专业机房、专业系统、环境监控、智能运维、能耗管理8大功能块,从而实现“降低人工成本”、“提高工作效率”、“保证运行品质”、“降低运行能耗”,提高站房管理效率与服务水平,切实符合高铁车站运营管理要求。
图3:陈建国站长及站房工作人员通过数字化交付与智能运维平台查看站房运营信息

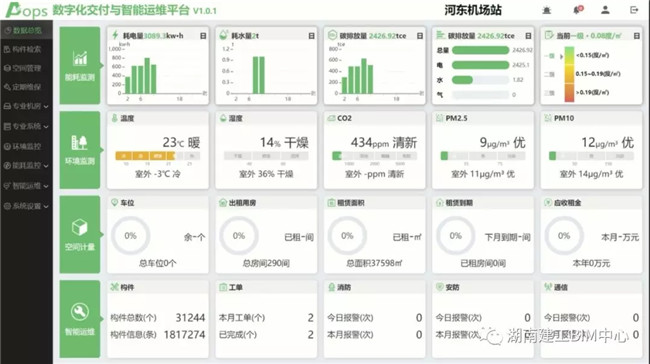

数据总览
平台首页汇集站房的能耗、环境、空间、运维等数据信息,形成大数据汇总及分析,站房负责人及工作人员可通过平台首页可快速查看站房运营状态。

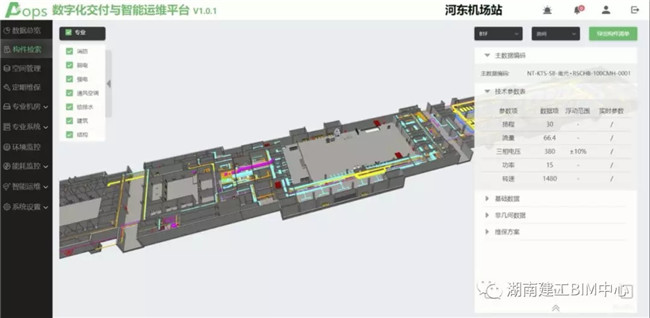

构件检索
通过构件检索模块,站房工作人员可点击模型,或通过构件树进行分级检索,查询构件型号、参数信息以及空间位置。

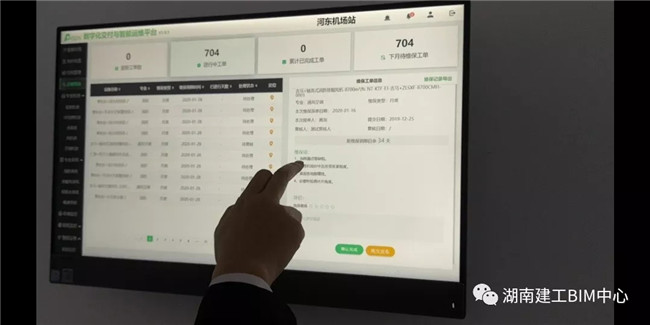

定期维保
平台自动关联设备不同周期的维保方案,设备到维保期时,平台自动推送维保工单信息及维保操作方案至站房工作人员,规范完成维保作业。

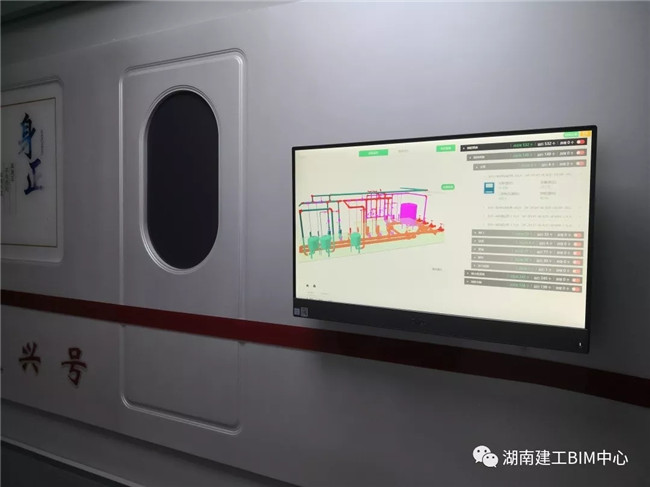

专业机房
河东机场站内换热站、空调机房、消防水泵房等9个重要机房外设置单独的专业机房模块,对设备进行维保及设备运行状态监测,工作人员巡检时可通过机房模块查看此机房设备运行参数及设备是否正常运行,便于工作人员进行设备维护。

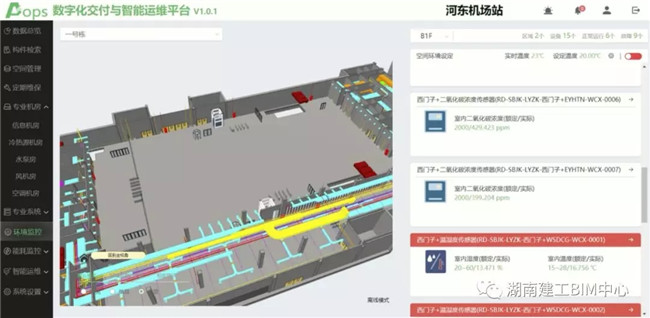

环境监控
站房工作人员环境监测模块,能实时查看室内温湿度、CO2浓度、PM2.5等,不符合设计工况标准的,平台会进行亮红显示,指导站房工作人员进行建筑环境调节。

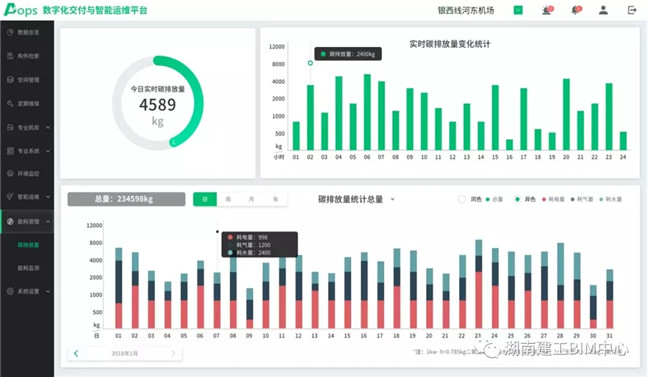

能耗管理
站房工作人员通过平台实时监测建筑内水、电、燃气的能耗情况,实现建筑能耗统计分析,及分区能耗统计,进行初级用能策略管理等。
智能运维

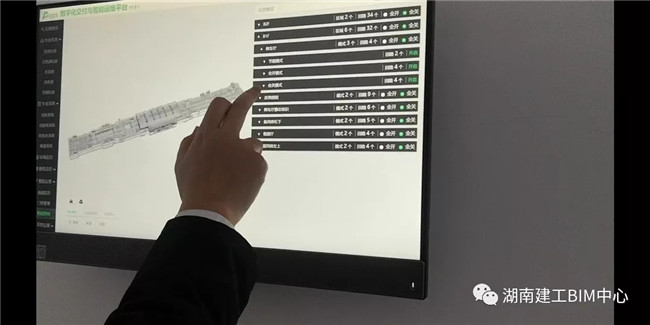

河东机场站数字化交付与智能运维平台智能运维模块集成视频监控、门禁及智能照明系统,通过智能运维模块,可实现分区域、跨系统联动控制。下图为站房工作人员通过数字化交付与智能运维平台进行照明控制。
河东机场站AOps数字化交付与智能运维平台的正式运行,改变了以往站房管理维控人员繁多,各专业系统相对孤立的局面,有效提高了站房管理效率与服务水平。
BIM技术是未来的趋势,学习、了解掌握更多BIM前言技术是大势所趋,欢迎更多BIMer加入BIM中文网大家庭(http://www.wanbim.com),一起共同探讨学习BIM技术,了解BIM应用!
