随着建筑功能的升级，如今常见的室内环境一般都会拥有大量的设备管线，其中就包括电气设备、网络连接、空调线路，以及北方常用到的地暖系统，如此复杂的综合管线也为如今的机电专业提供了不少的难题。今天，就让我们利用BIM技术来看看，如何利用BIM技术来完成综合管线优化以及其实施过程。

实施过程：

综合管线具体实施

1、管线综合由我单位组成深化设计小组，会同项目总工程师、施工经理共同制定深化设计、施工工作计划，确保设计、施工的连续性。

2、分工

机构人职责由总包制定方案，协调我单位与设计院。设计院基本技术支持，对深化图纸的审核签字确认我单位做管线综合图纸，达到指导施工的要求。

3、设备管线的综合排布将所有管线全部合成在一个图上，找出复杂的交叉位置，发现各项专业在设计上存在的矛盾，对单项工程原来布置的走向、位置有不合理或与其他工程发生冲突的现象，提出调整位置和相互协调的意见(根据布管原则)，会同各部门、各施工单位商讨解决。使各项管线在建筑空间上占有合理的位置，然后再画详细的大样图，出图后再到现场认真核对，再进一步修改，最终完成管线综合图。

4、管线综合深化设计时所应用软件为Revit，对有特殊要求的部位应用MagiCAD对管线进行校核。

5、管线工程综合设计原则

1)大管优先，因小管道造价低易安装，且大截面、大直径的管道，如空调通风管道、排水管道、排烟管道等占据的空间较大，在平面图中先作布置。

2)临时管线避让长久管线。

3)有压让无压是指有压管道和无压管道。无压管道，如生活污水、粪便污水排水管、雨排水管、冷凝水排水管都是靠重力排水，因此，水平管段必须保持一定的坡度，是顺利排水的必要和充分条件，所以在与有压管道交叉时，有压管道应避让。

4)金属管避让非金属管。因为金属管较容易弯曲、切割和连接。

5)电气避热避水在热水管道上方及水管的垂直下方不宜布置电气线路。

6)消防水管避让冷冻水管(同管径)。因为冷冻水管有保温，则有利于工艺和造价。

7)低压管避让高压管。因为高压管造价高。

8)强弱电分设由于弱电线路如电信、有线电视、计算机网络和其它建筑智能线路易受强电线路电磁场的干扰，因此强电线路与弱电线路不应敷设在同一个电缆槽内，而且留一定距离。

9)附件少的管道避让附件多的管道，这样有利于施工和检修，更换管件。各种管线在同一处布置时，还应尽可能做到呈直线、互相平行、不交错，还要考虑预留出施工安装、维修更换的操作距离、设置支、柱、吊架的空间等。

6、综合管线的排布方法

1)定位排水管(无压管)。排水管为无压管，不能上下翻转，应保持直线，满足坡度。一般应将其起点(最高点)尽量贴梁底使其尽可能提高。沿坡度方向计算其沿程关键点的标高直至接入立管处。

2)定位风管(大管)。因为各类暖通空调的风管尺寸比较大，需要较大的施工空间，所以接下来应定位各类风管的位置。风管上方有排水管的，安装在排水管之下;风管上方没有排水管的，尽量贴梁底安装，以保证天花高度整体的提高。

3)确定了无压管和大管的位置后，余下的就是各类有压水管，桥架等管道。此类管道一般可以翻转弯曲，路由布置较灵活。此外，在各类管道沿墙排列时应注意

以下方面：保温管靠里非保温管靠外;金属管道靠里非金属管道靠外;大管靠里小管靠外;支管少、检修少的管道靠里，支管多、检修多的管道靠外。管道并排排列时应注意管道之间的间距。一方面要保证同一高度上尽可能排列更多的管道，以节省层高;另一方面要保证管道之间留有检修的空间。管道距墙，柱以及管道之间的净间距应不小于100mm。

实施结果：

运用BIM技术，进行管线综合排布，有效地提高了机电管理综合的合格率，扩大了工厂化预制的工作面，减少了施工现场的返工量，促进了机电设备安装的绿色施工，推动了建筑施工的节能。

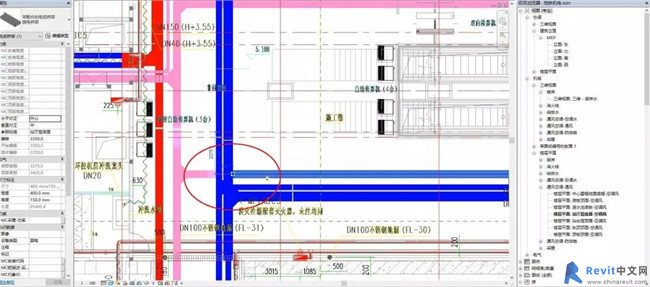

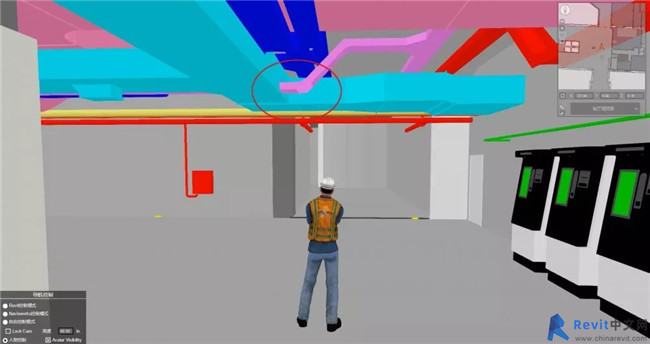

当风管发生碰撞时，如图所示：

根据建筑、结构、机电的BIM模型进行管线的布置，在发生与总包BIM模型发生冲突或者碰撞时，相互协调碰撞，利用BIM软件把建筑结构等影响到机电专业的模型，整合到一个模型当中，利用软件自动检测碰撞功能，分别检测机电各专业间碰撞、机电与建筑和结构碰撞等，把问题提前优化，把影响较大的问题反馈给相关专业协调修改。

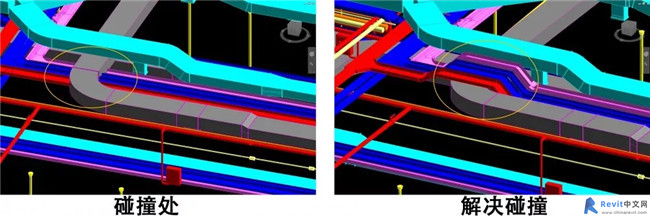

上述图，可以看出发生碰撞的地方比较明显，通过碰撞检测可以看风管有明显的冲突，通过协商，把各专业管线位置进行调整，解决碰撞。

利用BIM技术检测消防和机电之间的碰撞问题，设计不合理问题，有效控制建筑和结构图纸的一致性，避免了在施工过程因建筑和结构设计冲突，造成的返工、拆改。

BIM技术的应用，将问题解决在设计阶段，避免在施工阶段发生冲突，造成不必要的人力物力的浪费。开发的管道综合碰撞检查软件基于BIM概念，各专业对象（管道、阀门、设备、结构梁等）均以三维参数化数据描述，实时显示各专业设计对象的三维效果，解决设备管道空间碰撞问题，大大提高了设计质量。
