BIM怎么检查碰撞？在Revit中如何运行碰撞检查
在建筑行业的传统设计中，由于二维图纸很难直观地表现在三维空间中，因此在机电专业施工时时常会出现大量的管线碰撞问题。而随着BIM技术的广泛应用，如今的建筑设计中也时常会用到BIM三维设计软件来进行碰撞检查，下面就让我们来看看如何在Revit完成BIM模型的碰撞检查。
在revit中调整管综时，由于业主可能需要把模型拿出去展示，会要求模型中可见的碰撞全部解决掉，但是人力查找碰撞不可能全部都能找出来，这时候就需要进行软件中自带的碰撞检查功能来进行机电与机电碰撞以及机电同结构碰撞的检查。

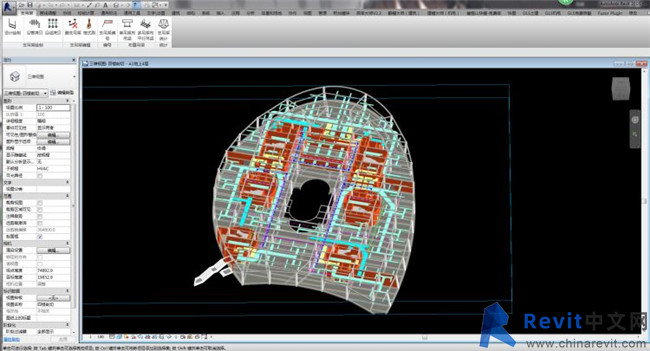

1、打开自己的模型，并连接好土建模型

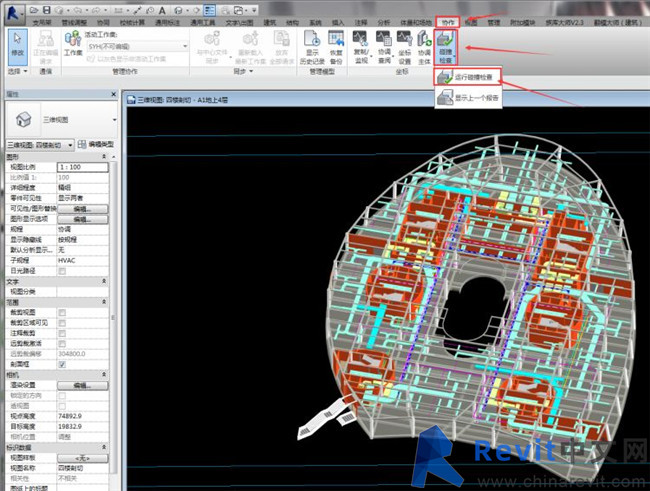

2、点击协作选项卡--碰撞检查--运行碰撞检查

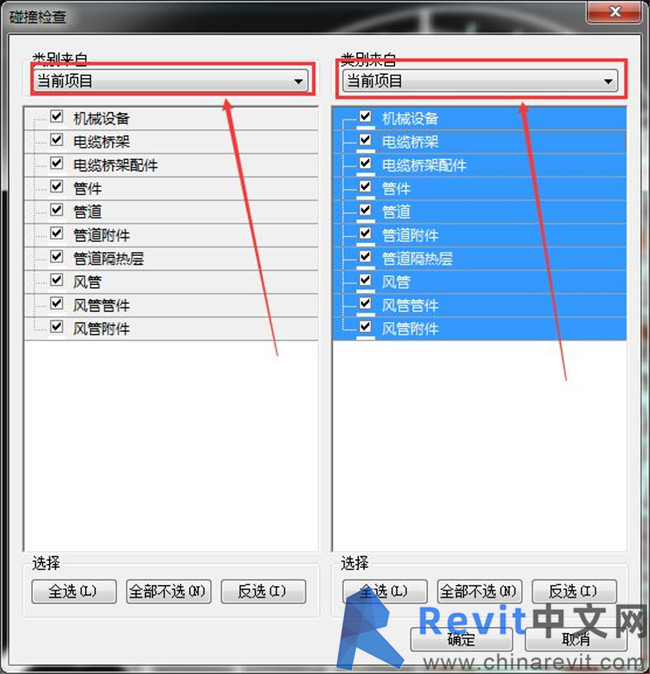

3、先检查机电与机电间的碰撞，需要注意，小于50的喷淋管和喷头可以去掉之后在检查，降低电脑的负荷，左右全部勾选，上面选项卡选择当前项目，单击确定。

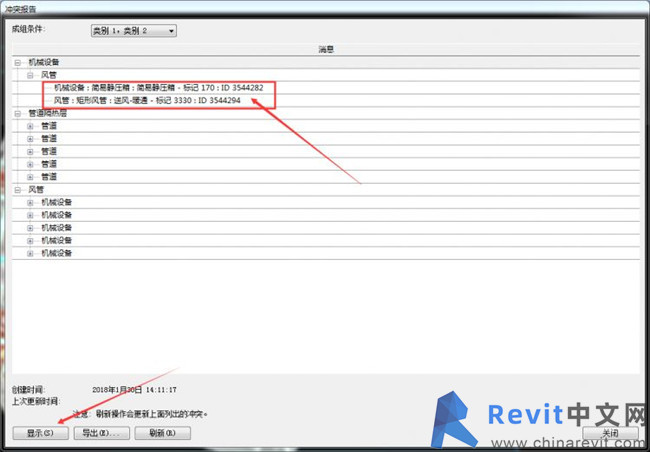

4、在生成的冲突报告中选中一个问题点击显示就可以在选定的视图中跳转到碰撞处。解决问题之后点击刷新，将刚刚的问题给取消掉，直到所有的问题全部取消。

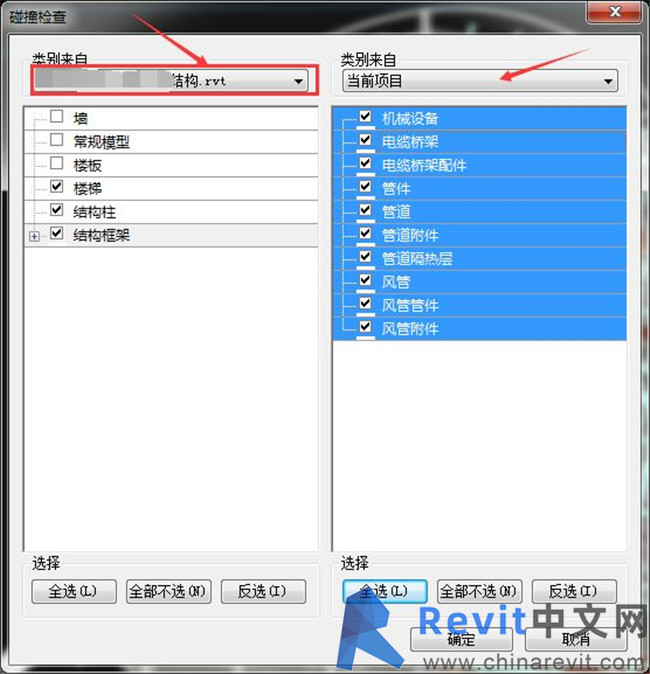

5、机电间的碰撞解决之后在检查机电和结构的碰撞，同前两个步骤，在第三个步骤的地方选择类别来至于连接的结构模型，选择楼梯，结构柱和结构框架，机电模型全选。
技巧的意义：
节省掉检查模型碰撞寻找的时间，同时能确保碰撞问题全部被解决掉。有顺序的去解决每一个碰撞问题，即使断点工作也能清晰衔接起来，不用重复工作。
建筑设计中由于各阶段信息不对称而发生“错漏碰缺”现象不断增多，导致人力财力的大量浪费，施工企业要先在施工阶段获得更高的收益，除了材料价格问题之外，更重要的还有减少返工与调整的次数。因此，对于机电管线设计与施工，如何进行碰撞检查也将是未来建筑设计检测中非常重要的一部分。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
