医院BIM是什么?BIM在医院设计管理中的应用
医院作为特殊的高专业性的公共建筑,拥有一般公共建筑的共性,也同时具备其自身的特殊性来进行限制。今天,我们就来谈谈,在现代医院设计中,如何依靠BIM技术的应用,解决了医院管理人员、临床科室人员缺乏设计空间想象力的问题,如何以医院方的角度,来谈谈如何用BIM技术提高医院建筑专业中的设计管理。
BIM在设计管理中的应用

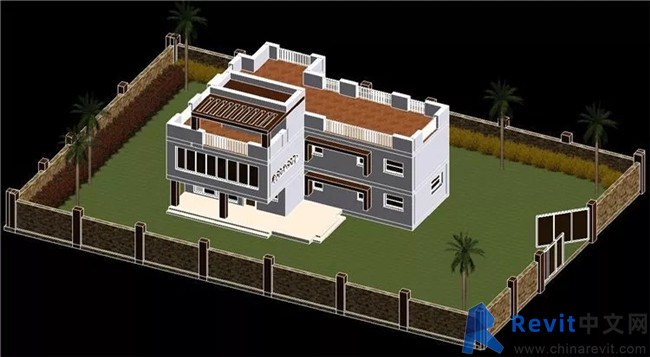

1、方案虚拟漫游展示
由于现在医疗建筑越来越复杂,涉及专业众多,设备、管线排布复杂,因此需要有强大的三维空间想象力。虚拟漫游展示主要是利用BIM软件来模拟建筑物的三维空间,以漫游、动画的形式使非专业人员,尤其是业主方的相关人员,有身临其境的视觉感受,并在三维虚拟漫游过程中达到以下效果:
将人流、物流、车流、信息流充分展现出来,极大降低了非专业人员对于一级流程的想象和理解难度,充分保障了一级流程的审核质量;
在一级流程下,将满足人流、物流、车流、信息流而需要的空间和功能同时在二级流程进行动漫展示,向院长、科主任及其他科室医护人员模拟展示未来各区域之间的相互关系。形象的动漫展示使得二维表达中不易被察觉的设计缺陷或问题暴露出来,比如空间关系颠倒、功能房间缺失等。
业主方相关人员对设计方案的审核能力基于BIM得到明显提升,不再受空间想象力的限制,对医疗流程是否科学合理、是否符合院感要求,以及后期医疗设备和家具的安装、摆放,可以更好地做出直观的判断,从而解决建成后流程再造、功能空间不足等问题。
2、图纸优化
BIM因其特殊的数据信息整合网络平台,能发挥良好的管理与沟通作用。中心档运用逻辑关系,给不同干系单位、干系人开放不同权限。干系单位、干系人通过本地档从中心档下载需要的设计信息,同时上传最新设计成果,从而实现设计信息和成果共享。可实时协调设计进度,及时发现问题,协同提高设计工作效率。尤其对施工过程中的设计变更管理,具有显著意义。
Revit模型经过图模一致性核查后,利用NavisworksManage2013软件中的数据信息处理工具,将各专业Revit模型合并导入,通过设置不同的容差值,计算机自动检测和判断,对结构、建筑、机电模型进行碰撞检查,提前找出各专业设计中的错、漏、碰、缺。业主方基建人员对施工图的审核、优化不再受专业限制,可以通过直观的空间感受,对机电设备的布置、建筑空间的布局提出有效的审核、优化意见,从而减少施工过程中产生的大量变更和建成后的遗憾。
3、机电管线综合
根据碰撞检查结果对模型进行修改后,依据设计单位出具的管综原则,利用BIM技术的可视化优点对机电专业进行三维管线综合分析。运用专业辅助软件NavisWorks对综合管道涉及的子系统的综合情况进行核查,并自动生成报告。业主方基建管理人员组织对报告进行审核后,上传中心档,由相关干系单位修改设计。最终成果经审核合格后,再由干系单位完成各自合同范围内(专业范围内)的管线二维图(含标高、定位尺寸、管径等主要参数)。
4、净高空间验证
在解决所有碰撞问题后,通过优化BIM模型中的空间结构,确定各区域最高净空,确定各功能区域的使用功能是否满足,并制作净空漫游,为后期的施工及装修提供技术依据。
5、精装修方案配合
在项目推进过程中,对标准诊室、病房等采取虚拟现实→予以确认→样板房→最终确认的途径。提出“拿纬度换精度,用空间换时间”,利用BIM的三维可视化代替传统的单一效果图展示,使得院方各级负责人及各科室成员能够无缝参与到精装修方案设计过程中来,快速提升确定方案的时间。
医院BIM项目不同于其他工程建筑项目,医院建设项目因其自身的特殊性、复杂性,需要将多个区域相互统筹规划,无论是公共区域还是住宿区域,还是专业性极高的区域,都需要经过BIM技术不断地调整来实现合理的方案设计与设计管理。相信随着BIM技术的发展及其他管理工具的完善,医院建设项目的管理水平必然得到进一步提高,助力又快又好建设现代化、智能化医院。
