在机电专业中，深化设计是最为繁琐且复杂的过程，由于传统二维设计的因素制约，导致了我们需要花费大量时间在修改深化设计与施工修整上。而在BIM技术的帮助下，如今的深化设计，也可以在BIM的基础上进行图纸优化、施工协调和预算纠偏等工作上了。接下来就让我们来看看那如何实现BIM深化设计吧，看看它的三大阶段。

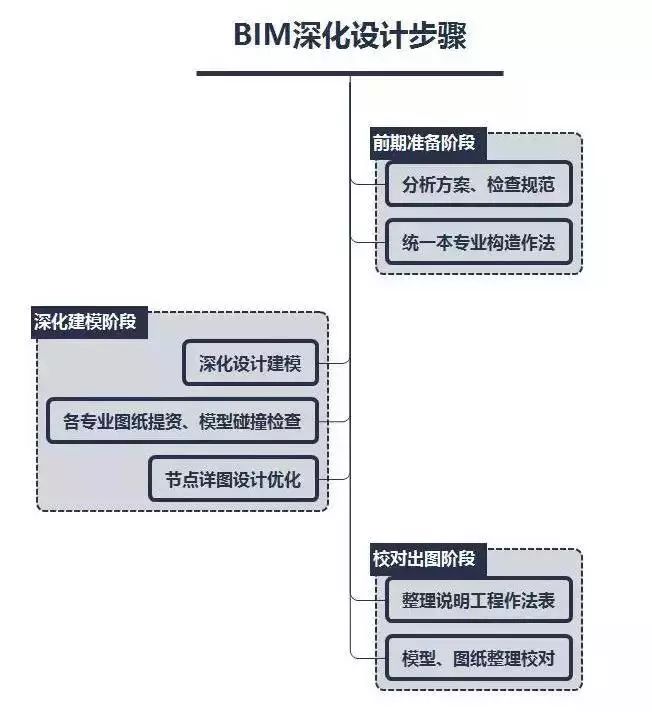

接下来就为大家讲述BIM深化设计的具体步骤及要点：

1、分析方案、检查规范

在深化分析之前，仔细分析方案，对照相关的规范，检查有无违反规范的地方。如果有违反规范的地方，在深入设计时是要修改的，而且这种修改一般量都会比较大，也容易造成其它专业工作量的增加，得不偿失。

Tip：形成逐一检查规范的习惯、加强平时规范的积累，并形成记录文档。

2、统一本专业构造作法

包括面层、内、外墙作法，结构降板高度、门窗选材等，都需要定好该项目出图方式。同时将尺寸定死，并推敲平面、立面与之对应的表达，包括平立面怎么画，与轴线的定位尺寸等，这也是基础性的工作。

因为节点做法在深入施工图设计前不定好，带来的修改量也是很大的。但这并不是说要先画节点，而是通过模型推敲好立面的作法就可以了。

深化建模：

有两个过程：设计建模——图纸标注，这里要重点考虑的就是专业配合的问题，要进行模型相互提资。

一、首先通过专业碰头会要确定以下几个主要事项：

确定模型如何进行划分，统一建模标准和命名方式。

明确各专业在该阶段需要做到的建模深度。

①结构专业要定出柱位。结构布置方案是一个初步方案，结构还需仔细计算才能确定截面尺寸。所以结构专业可以暂估一下截面尺寸提供给建筑。这个过程同时也可以确定建筑方案在结构方面的合理性。

②设备专业要给出水、电、暖通管线走线的方案。建筑专业要了解。

③通过与其它专业讨论，进而确定合理的层高，设备用房位置、管道井的位置大小等。

二、第一次提资要提供准确关系的模型

这要求建筑专业必须先完成基础的模型，细部尺寸不要标注，但是构件一定要画到位。前面所作的一些基础性的工作，比如统一作法，节点作法等草图一定要提供给其它专业，尤其是结构专业。

校对出图：

根据其它专业的反馈以及在做详图过程中发现的问题，对模型进行调整。

①标注门窗洞口尺寸（内外门窗），将所有的平面图都标注完。这里注意，做某一项工作的时候，就把所有图纸的这项工作都做完，不要一张一张的画，那会比较乱，容易出现纰漏。

②标注细部构件尺寸，最好也分步骤，比如阳台、凸窗、立面造型构件。

③进行节点索引，要注意节点要从上到下的顺序来标比较好，若是同一位置，在平、立、剖上全注完后再注另一个同一位置的平、立、剖。

④进行图面文字索引，比如楼梯、厨卫、立面材料、颜色标注、作法标注、层面作法标注。

⑤标注门窗编号，在这个过程中，作门窗编号的人员一定要将平、立、剖都要看，发现问题就在图上用云线标注一下。最好将门窗编号与节点设计同时进行，这个过程实际上能达到一个核对的作用。

通过BIM实现深化设计，能够为施工方提供更加直观的施工指导，同时也能够更加方便制定出成本预算，为业主节约成本，完善施工图纸，提高整体工程效率。而随着现代建筑设计中管线数量与种类的增多，BIM技术也成为了提高机电专业设计效率与施工效率的最好技术方法。
