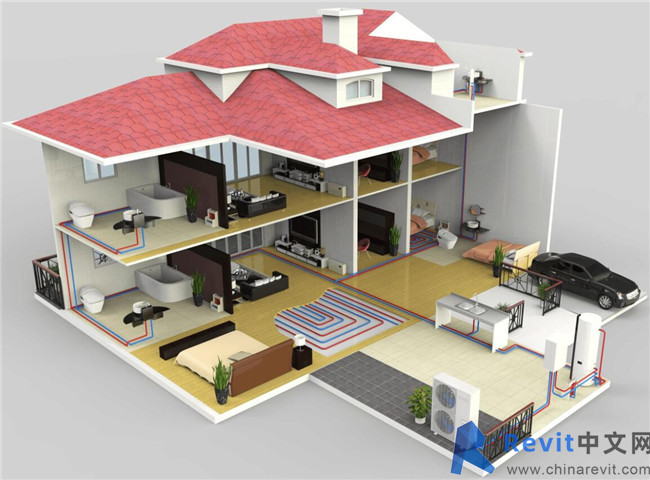

随着我们生活水平的提高，地暖与散热器等供暖设备也成为了现代建筑中常见的配置，不同于空调线路，暖通的设计不仅仅需要考虑管线问题，同时也需要我们考虑到散热的问题。那么我们又要如何应用BIM技术来设计暖通呢？让我们一起看看BIM技术在暖通空调设计中应用吧。

BIM技术在暖通空调设计中的应用

1、设计阶段

此次研究主要是针对某高校场所而开展设计，设计阶段过程主要分为三个组成部分：

第一，热冷源设计。高校的暖通空调冷热源划分成两个区域，一方面是学校餐厅、宿舍、以及洗浴区域，可以利用多联机空调进行制冷，在天气炎热时期提供冷负荷；而利用锅炉房中的二次供水，有利于提高回水温度，提升至95℃/70℃，然后再次利用热传唤器，能够使二次热水供回水温度达到80℃/60℃。不仅如此，在高校宿舍屋顶，可以通过安装太阳能热水集热器，有利于促进温度的提升。另一方面，是高校各个教学楼、以及办公楼区域冷热源的设计，对于此区域供暖和制定的实现，主要是利用地源热泵系统而完成。

第二，计算负荷。本次研究提前进行数据整理，详细分析该校整体情况，并且严格利用能耗计算软件，对该校暖通空调设计进行详细准确的计算。

第三，暖通空调设计方案。对于该校暖通空调设计，可以严格根据此种方案进行落实：宿舍具体表现为：散热器供暖与分体空调的结合系统；餐厅需要结合循环风空调、新风系统、以及风机盘管等；教学楼由于规模较大，因此需要定风量全空气热回收空调系统、地板辐射值班供暖、以及散热器供暖等组成部分；而办公楼是结合多联机空调和散热器供暖部分。

2、BIM尝试

首先，选择BIM。针对此高校开展暖通空调设计时，需要是利用Revit软件而合理设计的。Revit软件非常具有专业性，主要是针对设计方面领域而研发而成，在建筑模型设计方面具有良好的应用价值。其次，对BIM的工作范围进行确认。利用BIM技术开展该校暖通空调设计时，主要包括餐厅、宿舍、教学楼、以及办公楼等几个区域部分，而暖通空调设计系统的选择方面，主要有散热器供暖、换热站、空调风系统、地源热泵、以及空调水系统等等。

3、BIM技术同二维设计的区别

同以前的二维设计相比较，将BIM技术运用于此高校的暖通空调设计中，具体的差异性主要体现在以下几点：

（1）绘制方法。针对管线和设备投影关系的表达，利用二维设计，主要是以线的组合、以及数字和文字的辅助形式而实现，进而变现出设备和管线的相关情况，并且对两者之间的连接方式也有所体现。而BIM技术更加具有先进性，不仅可以全面容纳线的组合，并且可以表现出点和面之间的关联，进而使暖通空调系统可以更加完整的表现出来。

（2）表达方式。二维设计的表达方式主要是进行线的叠加或者组合，并且利用二维投影图对管道轮廓线、阀门、以及设备轮廓线位置进行展示，最后对其高度和尺寸等参数进行详细描述。而BIM技术主要通过构建相关模型而实现表达方式，首先需要对暖通设备、或者管道模型进行合理选择，并且构建合适的三维信息模式，能够准确描述管道高度和尺寸等信息，BIM技术可以更加全面的展示出布置方式，有利于使暖通空调设备的设计更加真实合理。

（3）绘图效率。二维设计师以线的形式进行表达和绘制，因此具有一定的局限性和抽象性，无法充分体现出信息的全面性；而BIM技术，不管实在表达方式上，还是在绘制方法上，可以对暖通空调的点、线、面合理结合，并且能够构建设备、管道的立体模型；因此利用BIM技术时，对管径和尺寸等参数信息要求较高，然后通过操作BIM软件，使构建模型能够更加直观的展示出来。但是由于其具有较为繁琐的工作任务，以及BIM技术普及率不够广泛，导致绘图效率较低。

（4）应用。二维设计通常情况下，都会利用绘制图块的方式，对空调设备轮廓线进行表达，比如说风机、水泵、以及空调机组。而BIM技术通过构建相关模式，同时在模型中安装设备和管线部分；在此模型中充分涵盖了产品的各项尺寸和性能等参数信息，之后开展项目管理文件，使具体项目能够同相关数据充分结合，以此实现新产品数据的构建。相比较于二维设计来讲，此种技术具有更加良好的应用效果。不均如此，在应用目标、以及成果方面两种技术也有区别之处。在暖通空调设计中运用BIM技术，是以构建三维可视化的BIM模型为目标，并且根据对BIM专业模型、设计管线、BIM参数设计模型、以及碰撞报告的设计，通过专业的检测工作，可以在此模型中更为直观的表现设备和管线，进而可以方便工作人员观看设备的连接方式。工作人员只需要打开模型，即可掌握设备和管线的相对位置、形状。
