随着现代建筑行业的发展，我们对于建筑设计的要求也不再局限于建筑又高又大，各种独特的建筑也逐渐成为了设计师展现自己设计理念的最佳作品。而在BIM技术的帮助之下，如今对于建筑本身的优化也成为了现代行业的重点之一。今天，我们就来谈谈BIM技术是如何帮助机电设计出图的，以及BIM技术对机电设计的真正意义。

说起来做机电综合管线设计非常简单，会操作CAD或者BIM软件就可以，但所有的软件都只是一个工具，操作是具体的“人”，因而每个人的专业水平、对专业知识的掌握程度，都直接关系到机电综合管线的真实性、合理性、可行性；对于掌握一些基本的专业知识对做好一份综合图是必须的：

1、各种管道的规格，配件规格？外形尺寸？有无保温？保温采用何种材料？保温厚度多少？支架规格多少？保温的施工工艺对操作空间有无要求？

又如：各种阀门的规格？真实尺寸？实体大样？安装位置的操作维修空间是否足够？安装方向如何？

2、桥架或线槽，放置电缆的操作空间是否足够？是否考虑到大型电缆的转弯半径要求？（因为大型公共建筑的电缆敷设半径非常的长，敷设电缆容易与否对人工成本影响非常的大）

3、风管上的阀门，阀门的真实尺寸，常见700C防火阀维修口的设置位置如何选择（风管底还是侧面？）

以上只是一些需掌握的基本知识，这些基本知识非常的具体，没法在此一一叙述，但只是掌握这些基本知识对做好一份机电综合图还是远远不够。

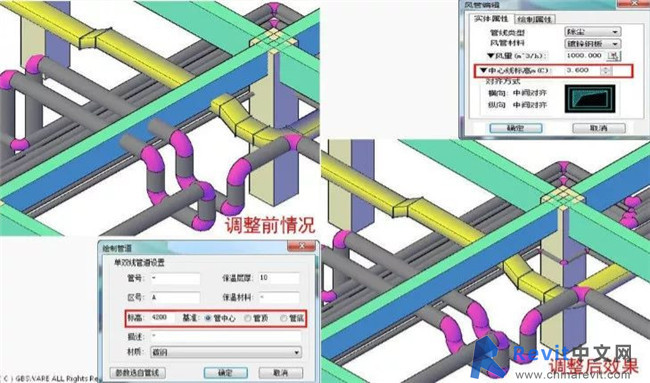

机电综合管线制作好坏，重点体现在设计师专业知识背景与综合协调能力上，所有大型公共建筑的机电管线综合设计，都并不是一蹴而就的，必须是经过多次协调、讨论、调整；再协调、再讨论、再调整最终完成，而且其真实行与可行性必须经过现场施工的实际检验，所以在充分协调讨论的过程中，除了对本身机电专业有充分了解以外，还必须对建筑、结构、装饰有充分了解，只有当你掌握信息足够全面的时候，你所做的机电综合方案才有可能相对的合理、可行，特别是在协调过程中，处理的问题往往都非常具体的，当机电专业与其它建筑及装饰专业产生冲突的情况下，如何调整、解决这些现实冲突与矛盾都显得非常具体、非常实际。

我们在利用电脑进行辅助设计时，基本都是在模型空间里任意建模，但毕竟我们所有的设计成果，都要变成实实在在的施工图纸，图面的内容除了正确以外，图面是否清晰、美观、易懂是往往被设计人忽略，我们设计的施工图最终要交到施工人员的手中，图面表达是否完善，施工人员是否真正明白设计者意图非常关键，只有当施工人员真正明白设计意图后，才能把所有的设计变为现实，毕竟施工人员与设计者在读图能力上有一定差距，况且设计者可以利用电脑无限的放大图面，如何把自己的设计理念转换成一份清晰明了的图纸，这对每位设计者的都是一种考验。所以一份好的施工图纸一定是真实的、美观的、浅显易懂的、经得起推敲的，图纸经得起推敲，在综合图的设计工作中显得尤为重要，只有当图纸经得起推敲以后，图纸的真实性、可行性、合理性才能变成现实！才不会仅仅停留在纸上谈兵的层面上。
