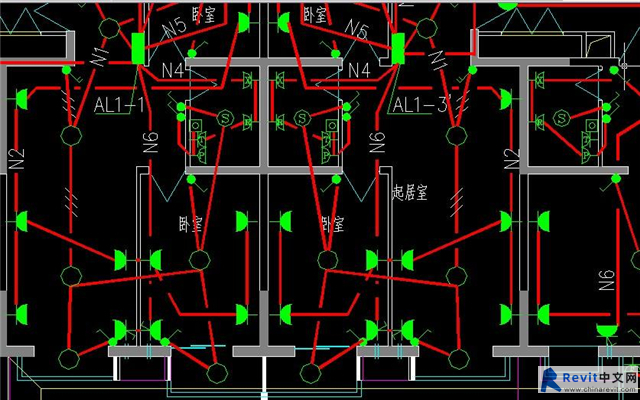

在以往的电气设计中，一般采取的是CAD绘图，而现阶段采用的BIM设计，两者在使用效果上各有不同。就需求上讲BIM设计完全满足现代建筑工程的需求，但在BIM设计过程中还需要一定的问题需要去解决。

对比BIM设计与传统设计方法

BIM特点是模拟性、可视化、优化性、协调性和可出图性，与传统的CAD绘图比较，存在很大的区别。BIM更注重绘图前的基础设置过程，并以基础设置为依据进行下一步的操作。主要区别有一下几方面：

（1）BIM具有更加丰富的信息

建立的设备电气族的信息，BIM远远比CAD丰富，如开关、插座、配电箱等。CAD电气设计时，需要从多个环节去了解产品信息，如平面图纸、厂家的样品、设备材料表等。BIM软件则可以直接在电气平面中直接进行各项信息的查看，不需要再去查阅各项产品信息，节约了时间，同时提高了效率。

（2）BIM必须生成族的形式

BIM中很多都要进行族的生成才能进行下一步的平面布置，如各种导线、线槽、电缆桥架、电气标注等，增加了工作量，且建立电气族库是BIM进行电气设计所不可缺少的一个环节，

也只有具备完善的电气族库，BIM软件的优势才能更加突出。而CAD则没有必须建立电气族库。

（3）两者的出图率

CAD的出图率基本是100%的，而BIM在系统图上则存在困难。CAD软件操作相对简单，BIM软件则考验熟练度，越熟练花费的时间也会适当减少。

BIM设计过程中可能存在的问题

（1）BIM软件存在计算机设备和网络环境限制BIM软件要求更高的计算机设备和网络环境，建筑项目越大，响应越缓慢，很大程度上限制了BIM软件的推广应用。

（2）BIM软件本身存在不足

BIM电气设计中的Revit软件是现阶段的建筑行业应用较为广泛的软件，但还是存在电气部分的问题。如BIM缺少标准、还没有建立标准的电气族文件库、存在电管和电气桥架的一些问题等。BIM标准在我国还没有形成标准，在欧美国家则已经相对完善。Revit软件在进行设计时的模型绘制都是基于族的，是由各种族进行组合而成，而目前还没有很多电气专业的族文件，这要求进行项目绘制时要先进行族文件的建立，需要花费很多时间和精力，因此，标准化的电气族文件库的建立非常必要。电管和电气桥架必须应用导线来连接，进行电气系统自动创建时，要求用导线连接所有电气设备。没有实现对强弱电干线系统图、接地平面和防雷的绘制。

（3）提高设计精度，也增加了设计时间

BIM电气设计要进行碰撞检查，这要求设计精度必须很高，并保证各专业或专业内部设计的管线位置、所有的末端不发生碰撞。这就使得设计人员必须时刻关注其他设计者的设计内容，并不断调整自己的设计，也就是说把施工中可能出现的问题提前到在设计阶段就完成，大大增加了设计时间。

BIM设计过程中存在的问题是多方面的，相信只要解决了这些问题，BIM在电气设计中的效果将会愈加明显。
