本帖最后由 中文网小编 于 2019-11-20 11:46 编辑3）布置建筑首页图

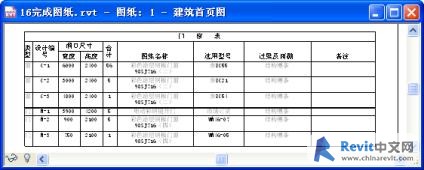

[*]进入“图纸：建筑首页图”，调整图纸中的门表与窗表外观，图5为调整前的外观样式，部分表列因为宽度不够，文字自动换行；
图5
[*]选中窗表，托动控制柄加大宽度不够的列宽，使每个表行均只有一行文字；

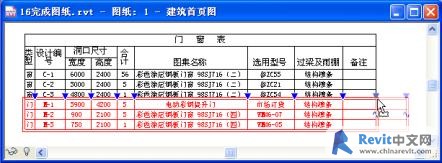

[*]移动门表，使门表的左上角点与窗表的左下角点对齐，依次托动门表的控制点，使门表与窗表对应列的宽度一致，形成完整的门窗表外观。（图6）
图6
[*]同样调整“建筑构造表”为符合的外观要求；

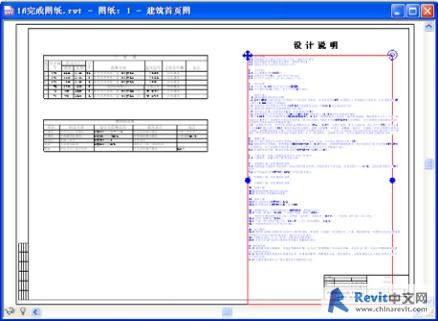

[*]按照本案例的实际内容修改设计说明中的内容，将图纸中的内容重新布局，将设计说明放到图纸右侧，门窗表及建筑构造表移动到图纸左侧；（图7）
图7
［提示］在放置设计说明的文字内容时，当选中文字时，文字的矩形范围框比文字的实际范围要大，范围框的下部要低于文字的最下行很多（图7）。在放置文字时，尽量保证文字的矩形范围框全部在图纸的外框线以内，否则在打印输出时会增加设置的麻烦程度，这也是在本案例中把文字内容放置到图纸右侧，利用图签本身占据文字范围框的空余位置。" target="_blank">如果你的浏览器不支持嵌入框，请点这里查看
[*]在“项目浏览器”中选中三维视图：“三维视图”并将其从“项目浏览器”中托拽到当前的“建筑首页图”中；

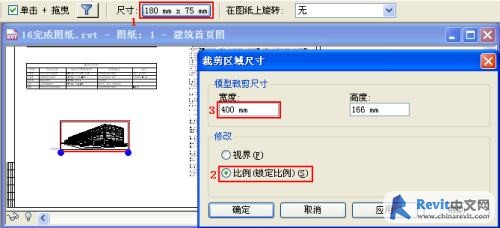

[*]选中托拽进来的新视口，单击“选项栏”中“尺寸”后面的按钮（按钮上标注的是现有尺寸）打开“裁剪区域尺寸”对话框，选中“比例（锁定比例）”选项，根据视图的现有大小及图纸中的空余大小重新输入“宽度”尺寸（高度尺寸会自动调整）（图8）；
图8
[*]选中整好大小视口的标题移动到视口下边缘的中央；

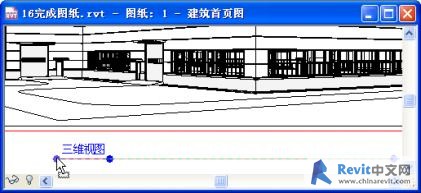

[*]选中调整好大小的视口（默认的视口类型为“有线条的标题”），托拽标题线条右端的蓝色圆形控制点一直到标题文字的左端；（图9）
图9
［提示］以后在对其它“有线条的标题”类型视口的标题都按照以上的步骤来调整标题的外观。" target="_blank">如果你的浏览器不支持嵌入框，请点这里查看

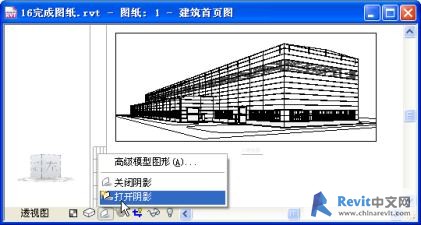

[*]选中图纸中的“三维视图”视口，使用“右键菜单”-“激活视图”来激活图纸中的“三维视图”，点击“视图控制栏”中出现的“关闭阴影”按钮选择“开启阴影”（图10）；
图10
[*]点击“隐藏裁剪区域”按钮

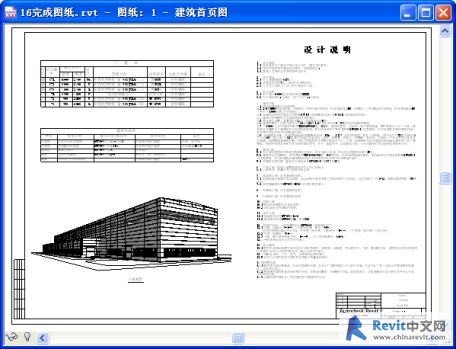

隐藏裁剪边框，使用“右键菜单”-“取消激活视图”重新回到图纸控制状态，至此完成对“建筑首页图”图面的设置。（图11）
图11
［提示］建议在完成项目设计之后，打印图纸之前再开启视图的阴影，以便减少切换视图、图纸时重生成视图的时间。" target="_blank">如果你的浏览器不支持嵌入框，请点这里查看
4）设置标题栏（图签）图12为设置前的标题栏，其中的“项目状态”、“所有者”、“项目名称”、“项目编号”都是项目参数，在“建筑首页图”中设置好后，其余图纸均一同修改。而日期则可以每张图纸单独设置。图13为设置后的标题栏内容。
图12
图13
