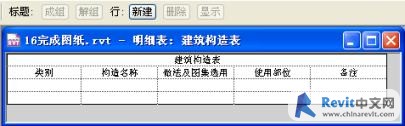

1)设置“建筑构造表”在样板文件中,“建筑构造表”是预置的一个用于手工输入的表格(图1)。输入的步骤如下:

图1
[*]点击“选项栏”中的“新建”按钮添加足够的表行;

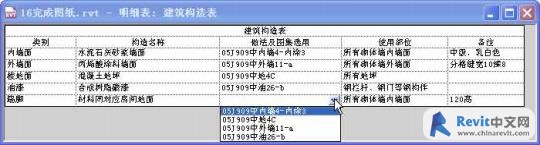

[*]在明细表中的格子中输入文字即可。图2为本案例中已输入完成的明细表内容。

图2

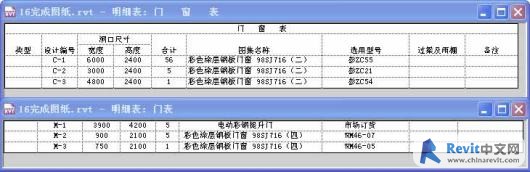

如果你的浏览器不支持嵌入框,请点这里查看2)设置门表、窗表在完成了门窗建模之后,门表和窗表之中就已经录入了大部分的数据(图3中上部为窗表、下部为门表),接下来只需对其进行修改和补充即可:

图3
[*]对于已经录入的数据(合计参数除外)均为图元的类型参数,可以直接在明细表中进行修改,也可以到对应图元的“类型属性”对话框中进行修改;

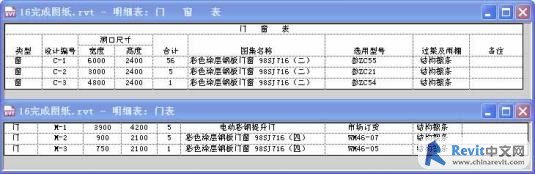

[*]没有录入的数据对应的是图元的实例参数,应该在明细表中直接输入。图4为完成后的门表及窗表。

图4
