1）批量修改立面视图的视图属性本案例中立面视图的比例、详细程度等视图属性均保持一致，可以进行批量修改：
如果你的浏览器不支持嵌入框，请点这里查看

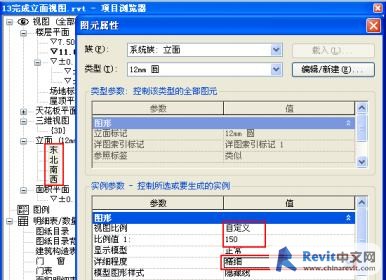

[*]使用“右键菜单”-“属性”打开“图元属性”对话框，并按照图1设置立面视图的属性。
图1
2）修改立面视图的名称在工业项目的施工图设计中，对于立面视图的命名，一般按照视图中起始轴网编号作为名称的，在本案例中使用“重命名”的方法将立面视图
的名称作了如下的修改：（图2）
图2
[*]将“东”立面视图重命名为“A～C轴立面图”；
[*]将“南”立面视图重命名为“1～15轴立面图”；
[*]将“西”立面视图重命名为“C～A轴立面图”；
[*]将“北”立面视图重命名为“15～1轴立面图”；
3）尺寸、标注及符号
图3
[*]单击“设计栏“-”绘图“-高程点”-“高程点”来为主要的洞口部位标注标高；（图4）
图4
[*]使用类型为“索引符号（上下标注）剖切”的符号来添加对外部标准图集中详图的索引；（图5）
图5
图6
4）调整图面效果
[*]通过“视图控制栏”开启裁剪视图并显示裁剪区域；

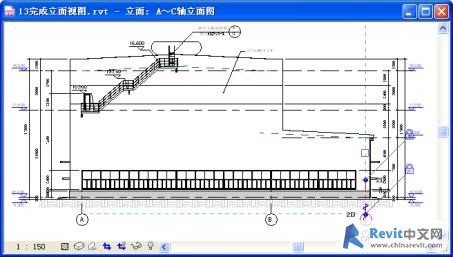

[*]调整裁剪区域大小，并配合调整轴网及标高的端点，使轴网及标高的“3D”端点位于裁剪区域之外；（图7）
图7
[*]拖拽轴网、标高的端点（此时已全部为2D端点），使之位于制图习惯中的位置，通过“视图控制栏”隐藏裁剪区域。（图8）
图8
