拆分地形表面

可以将一个地形表面拆分为两个不同的表面，然后分别编辑这两个表面。

要将一个地形表面拆分为两个以上的表面，请多次使用“拆分表面”工具，根据需要进一步细分每个地形表面。

在拆分表面后，可以为这些表面指定不同的材质来表示公路、湖、广场或丘陵。

也可以删除地形表面的一部分。例如，如果导入文件在未测量区域填充了不需要的瑕疵，您可以使用“拆分表面”工具删除由导入文件生成的多余的地形表面部分。

拆分地形表面的步骤

[*]打开场地平面或三维视图。
[*]单击“体量和场地”选项卡 “修改场地”面板 （拆分表面）。
[*]在绘图区域中，请选择要拆分的地形表面。

Revit 将进入草图模式。


[*]单击“修改|拆分表面”选项卡“绘制”面板（拾取线），或者使用其他绘制工具拆分地形表面。

不能使用“拾取线”工具来拾取地形表面线。 可以拾取其他有效线，例如墙。


[*]绘制一个单独闭合回路，或者绘制一个单独的开放回路。开放回路的两端必须与表面的边界相交，并且只能在开放回路的每一端与表面的边界相交一次。样例
[tr=rgb(238, 238, 238)][td=50%]

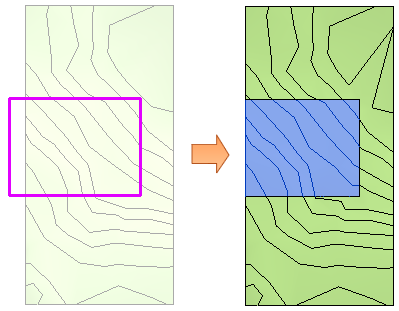

封闭回路

[td=50%]

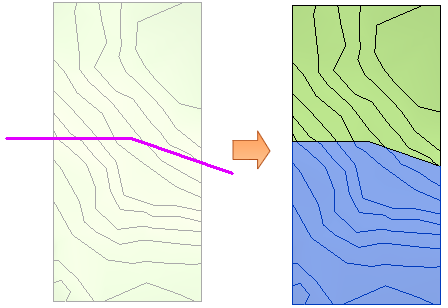

开放回路


[td=50%]



[td=50%]





[*]单击 （完成编辑模式）。


合并地形表面




可以将两个单独的地形表面合并为一个表面。

此工具对于重新连接拆分表面非常有用。 要合并的表面必须重叠或共享公共边。


[*]单击“体量和场地”选项卡 “修改场地”面板 （合并表面）。
[*]（可选）在选项栏上，清除“删除公共边上的点”。

此选项可删除表面被拆分后所被插入的多余点。此选项在默认情况下处于选中状态。


[*]选择一个要合并的地形表面。
[*]选择另一个地形表面。

这两个表面将合并为一个。


样例

用于合并的有效拆分表面
