可将 CAD 文件链接到项目以将图形用作视图的底图，或将图形放置在图纸上，以包含在施工图文档集中。 对链接的 CAD 文件进行的所有更改都会显示在 Revit 模型中。

[*]“插入”选项卡“链接”面板（链接 CAD）。

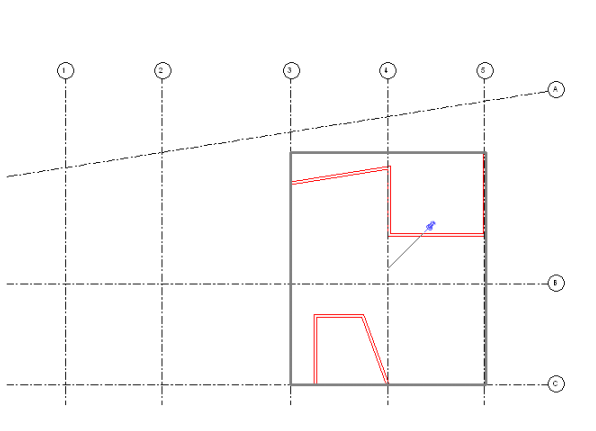

例如，以下楼层平面显示了一个链接文件，该文件将用作底图，在 Revit 中跟踪和创建结构墙。

将 CAD 文件链接到 Revit 模型时，Revit 将保留指向该文件的链接。 每次打开模型时，Revit 将获取保存的链接文件的最新版本，并将其显示在模型中。 对该链接文件进行的所有修改都会显示在模型中。 如果在模型打开期间修改了链接文件，请重新载入该文件，以便获取最新的修改。

这种获取对 CAD 文件的最新修改的功能就是链接和导入之间的区别。 导入 CAD 文件时，Revit 使用导入的文件版本， 而不获取或显示对导入文件所做的任何修改。

将 CAD 文件链接（或导入）到项目中时，可执行下列操作：

[*]查询文件中的对象。
[*]隐藏或删除文件中的选定图层。
[*]保留或放弃链接文件的图形替换。
[*]对图层的图形显示进行全局修改。
[*]对图层的图形显示进行视图专有修改。

将文件链接到模型时，可控制该链接文件是仅在当前视图中可见，还是在所有视图中可见。 作为二维图形，链接文件仅显示在相关二维 Revit 图形中，例如楼层平面。 在三维视图中，链接文件显示为平面二维形状。

可能需要在以下情况使用链接文件：

[*]某些团队成员使用 CAD 应用程序创建详图或立面，但是模型的其余部分是使用 Revit 创建的。 您可能会将 CAD 图形链接到模型并将其放在图纸上。 这样，这些图形就可以包括在 Revit 生成的施工文档集中了。
[*]来自其他领域的团队成员使用 CAD 应用程序计划自己的项目部分。 您可能会将其 CAD 图形链接到Revit模型，以便将其用作项目视图的底图。

[*]打开 Revit 模型。
[*]如果希望链接文件仅显示在特定视图中，请打开该视图。
[*]单击“插入”选项卡 “链接”面板 （链接 CAD）。
[*]在对话框中，对于“文件类型”，选择所需的文件类型。
[*]导航到包含要链接文件的文件夹，然后选择文件。
[*]指定以下选项：


[*]如果希望链接文件仅显示在当前视图中，请选择“仅当前视图”。


如果未选择该选项，则链接文件将显示在所有相关二维视图中，例如楼层平面。


[*]为“图层”选择下列值之一：


[*]全部：在项目中显示所有链接的文件图层，包括隐藏的图层。
[*]可见：在项目中显示链接文件的可见图层。 在 AutoCAD DWG 文件中当前隐藏的图层不会显示在 Revit 中。
[*]指定：允许从列表中选择要在项目中显示的图层。 单击“打开”之后，Revit 将显示图层列表，可从中进行选择。



[*]指定选项。


请参见导入和链接选项。


[*]单击“打开”。
[*]如果您为“图层”选择了“指定”，则“选择要导入/链接的图层/标高”对话框中将列出文件中的图层。 选择所需图层，然后单击“确定”。


未选择的图层在 Revit 项目中不可用。 （但是，这些图层仍然存在于 CAD 文件中。)




Revit 获取链接文件的最新版本并将其显示在当前 Revit 视图中。

链接文件的位置每次打开链接到文件的项目时，Revit 都会检索最新保存的链接文件版本。 链接文件的路径显示在“管理链接”对话框的“保存的路径”列中。


如果 Revit 找不到链接文件，将显示最近检索的链接文件版本的路径。 Revit 无法更新链接。要从不同位置重新载入链接文件，请使用“管理链接”对话框中的“重新载入来自”功能。

使用“路径类型”列可指出路径是绝对路径还是相对路径。 通常使用相对路径而不是绝对路径。


[*]如果使用相对路径，然后将项目和链接文件一起移至新目录中时，链接保持不变。新工作目录变为链接文件的相对路径。
[*]如果使用绝对路径，然后将项目和链接文件一起移至新目录时，链接将被破坏。


如果链接到工作共享的文件（如其他用户需要访问的中心文件），请使用绝对路径。该文件可能不会从其硬盘位置上移动。
