在最初定义测量点的坐标后，可在稍后根据需要进行移动。

在图像中，蓝色栅格表示测量坐标系。测量点会在测量坐标系中定义一个已知的地理位置。此蓝色栅格仅用于图示；并不会显示在视图中。

在移动测量点 之前，确定该项目基点被剪裁或未被剪裁时是否应该移动：

[*]若要相对于模型移动测量坐标系，请移动已剪裁的测量点。
[*]若要将测量点更改到测量坐标系中的另一位置，请移动未剪裁的测量点。

移动测量点

[*]在场地平面视图或显示测量点的其他视图中，选择测量点。
[*]单击剪裁以将其状态更改已为剪裁或未剪裁，具体取决于测量点的移动方式。

有关更多详细信息，请参阅以下各部分。


[*]将该测量点拖放到所需位置。

如果测量点未剪裁，可以使用在绘图区域使用“属性”选项板或“测量点”字段，输入“南/北”（北距）、“东/西”（东距）和“高程”的值。


[*]如果取消剪裁测量点，请再次将其剪裁。
[*]可选：要确保测量点不会在无意中被移动，请将其锁定在原地，方法是单击“修改”选项卡“修改”面板（锁定）。

固定测量点将会禁用“旋转正北”、“获取坐标”和“指定坐标”工具。

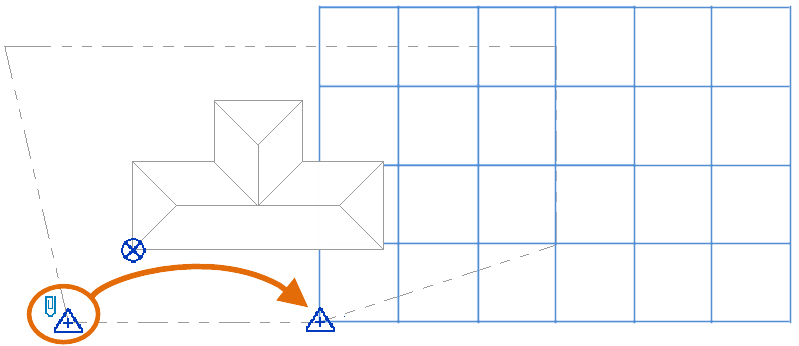

相对于模型移动测量坐标系

此操作会相对于模型移动测量坐标系。整个测量坐标系将基于测量点的新坐标发生移动，导致其相对于项目坐标系的邻近程度发生更改。

若要执行此操作，请移动已剪裁的测量点。




项目基点会保持其相对于模型的位置，坐标会更新以反映项目基点和测量点之间邻近关系的更改。

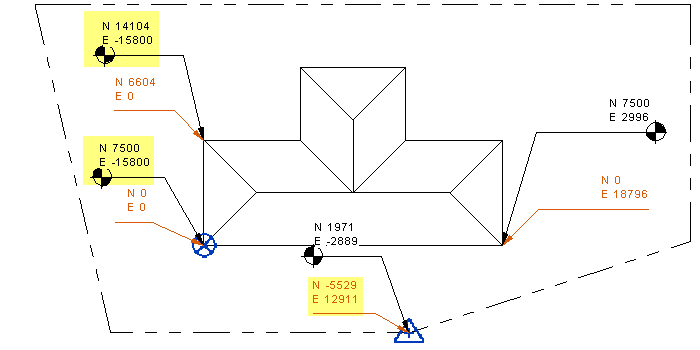

在以下图像中，黑色高程点坐标是基于测量点的，而橙色高程点坐标是基于项目基点的。移动剪裁的测量点时，仅黄色高亮显示的坐标会发生更改。

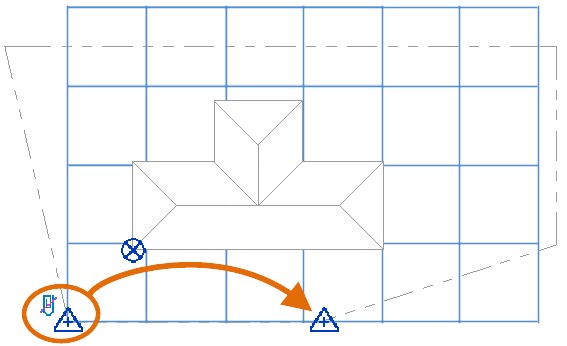

将测量点更改到测量坐标系中的另一位置

此操作将重新定义测量点以在测量坐标系中指定不同的参照点。

若要执行此操作，请取消剪裁测量点并进行移动。




在模型中，测量点的坐标会发生更改，以反映其新位置及其与项目基点的邻近关系。但是，项目基点的坐标和模型图元不会更改。此外，测量坐标系不会相对于项目坐标系发生移动。

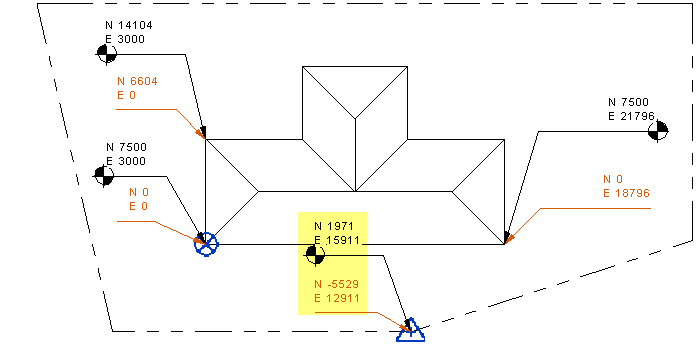

在以下图像中，黑色高程点坐标是基于测量点的，而橙色高程点坐标是基于项目基点的。移动未剪裁的测量点时，仅黄色高亮显示的坐标会发生更改。
