围绕选定轴，通过反射模型图元和注释的位置，对模型进行重定位。

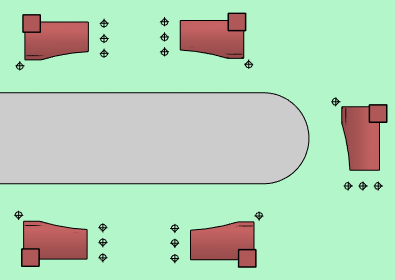

例如，如果要在项目中安排相同的单位，并且您想要将某些单位放置在不同方向，那么可以创建模型镜像。

可用的轴有：“北 - 南”、“东 - 西”、“东北 - 西南”和“西北 - 东南”。这些轴基于“正北”和“内部原点”的位置。 若要确定内部原点的位置，移动项目基点至其启动位置。

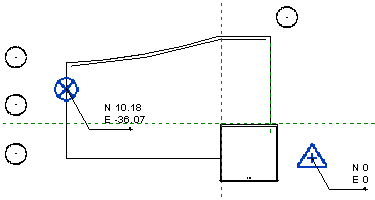

考虑以下模型情况。 场地平面视图显示项目基点 和测量点 已从内部原点处移开。 出于展示说明的目的，参照平面会在内部原点处相交。在此示例中，“正北”与垂直参照平面对齐。请注意项目基点和测量点的高程点坐标。这些高程点坐标与测量点有关。

在创建项目镜像时，会对其中所有的模型图元、视图和注释创建镜像。必要时注释的方向将保留不变。例如，为保持可读性，不会对文字创建镜像。

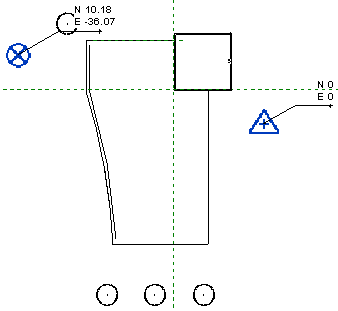

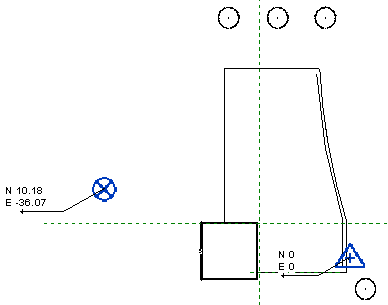

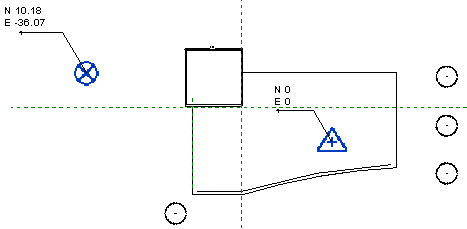

在以下图像中，请注意测量点和项目基点的坐标在创建模型镜像时并未改变。

创建镜像时会保留使用共享坐标放置的链接的坐标。点会转换为沿选定轴进行移动。

为项目创建镜像

[*]如果模型已启用工作共享，请确保所有更改内容已检入并确保当前无其他用户正在访问此模型。
[*]单击“管理”选项卡“项目位置”面板“定位”下拉列表 （镜像项目）。
[*]在“镜像项目”对话框中选择一个选项：


[*]北到南围绕与内部原点相交的水平轴垂直翻转模型。
[*]东向西围绕与内部原点相交的垂直轴水平翻转模型。
[*]东北向西南围绕两根轴与原点相交的位置先垂直后水平翻转模型。
[*]西北到东南围绕两根轴与原点相交的位置先水平后垂直翻转模型。

[*]单击“OK”。
[*]查看所有视图以检查结果。

在某些情况下，图元间的关系不像在模型初始方向中那样受到支持。这可能导致意外结果和错误。例如某些图元可能与正确镜像影像发生偏差。

在创建模型镜像后，将显示一条消息，指出遇到的错误。 可导出错误进行检查并更正。 对模型进行调整（如有必要）。


[*]如果模型已启用工作共享，请在创建项目镜像并确认结果后，与中心模型同步，并告知用户创建新的本地副本。
