高跨为双坡屋面，两坡屋面为对称关系，对于两坡屋面的檩条，分别使用两个梁系统来建立，建立方法与低跨屋面相近。由于高跨屋面的屋脊处设置了屋顶通风器，绘制檩条时又有一些不同之处。建立步骤如下：
[*]添加轴网“1”处檩条端部的定位参照平面；（位于轴网“1”外侧1350mm处，轴网“15”处的参照平面使用绘制低跨屋面檩条时的参照平面）
[*]拾取靠轴网“A”侧高跨屋面梁顶面为工作平面并进入到楼层平面“▽16.000平面图”；
[*]绘制梁系统时，设置其“属性对话框”中的参数“线数”值为“5”
[*]绘制梁系统的平面范围轮廓，注意保证两端的垂直轮廓线与参照平面对齐，绘制轮廓时在轴网“2～14”范围内留出屋顶通风器喉口的范围，并拾取水平轮廓边缘为“梁方向”（图1），完成后得到如图2中的6段梁；

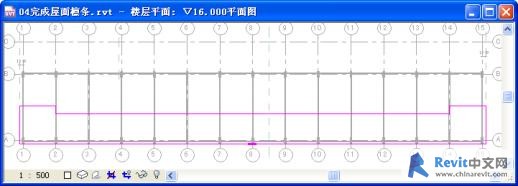

图1

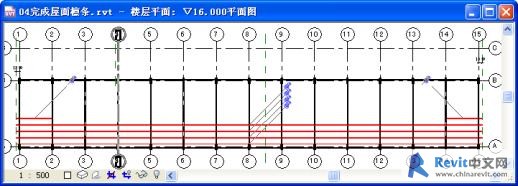

图2
如果你的浏览器不支持嵌入框，请点这里查看
[*]解除所有梁的位置锁定并修改“Z方向对正”的值为“底”，按照图3中的位置对其进行重新定位。
图3
[*]在平面视图中选中梁系统进行镜像操作来完成水平屋面靠近轴网“B”一侧的屋面檩条，在选中镜像轴时请拾取位于跨中的参照平面： “钢架斜接头（双坡）：1/20＋1/20”实例位于屋脊处的参照平面。（图4）至此完成屋面檩条的绘制。（图5）
图4

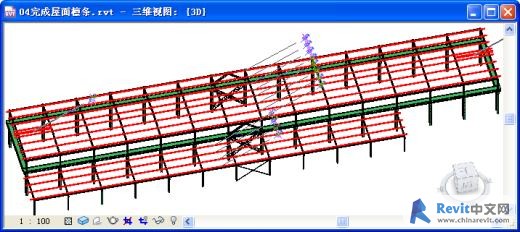

图5
如果你的浏览器不支持嵌入框，请点这里查看
