本帖最后由 中文网小编 于 2019-11-4 14:21 编辑纵向联系梁位于屋面檐口处，联系屋架上部，增加纵向钢度。
[*]进入楼层平面“▽16.000平面图”，绘制参照平面，参照平面与轴网“A”的“工字形双肢柱”的上柱的水平中心线对齐；（图1）

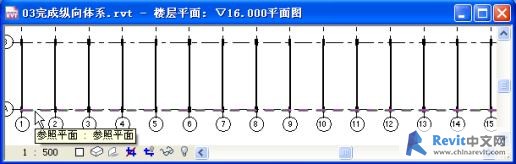

图1
[*]为了能看见即将绘制的桁架，修改该视图的视图范围：修改“视图深度”的偏移值为“-100”；
[*]单击“设计栏”-“结构”-“梁”，在类型选择器中选择类型“工字形实腹钢梁：300X500”绘制联系梁，绘制起点和终点为参照平面与轴网“1”和“15”的交点。
[*]使用同样的方法绘制轴网“B”处的联系梁；
[*]进入楼层平面“▽7.500平面图”，设置其“视图深度”的偏移值为“-100”；
[*]单击“设计栏”-“结构”-“梁”，在类型选择器中选择类型“工字形实腹钢梁：150X300”绘制联系梁，绘制起点和终点为轴网“C”与轴网“4”和“15”的交点。至此完成联系梁的绘制。（图2）

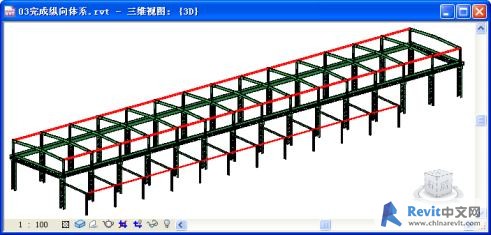

图2
