BIM技术的普及帮助了机电工程获得了极大的帮助，不仅仅通过可视化帮助整体工程项目能够更为直观，同时还有BIM软件的碰撞检测帮助机电项目能够更快的解决错误问题，帮助后续施工减少误差。那么想要做好BIM机电模型都需要什么呢？让我们来看看BIM机电在施工中的应用吧。

（1）建筑预留体现：结构完毕后，二次砌筑工程中，应用竣工模型，对照机电管线路径标高、图纸尺寸定位信息对其相应的孔、洞、预埋件进行预留预埋。凭借BIM技术三维可视化的特点，BIM 模型能够直观地表达出需要流动的具体位置，不仅不容易遗漏，还能做到精确定位，有效地解决了与设计人员沟通预留孔洞时的诸多问题；大大提高了预留孔洞的施工效率。
（2）结构预留体现：预留预埋不到位将直接影响安装质量的好坏，甚至影响结构的质量和安全和使用寿命。借助BIM的施工模拟技术，可以提升预留预埋的准确性。依据竣工模型中机电管线的排布，在结构墙体、楼板、梁、围护等相应的位置处预留空洞或者预埋件。并且分类对其编排，统计；以便于在实际工程中做精准的预留预埋。

（3）工程量统计应用：通过应用BIM技术可以精准的统计材料用量；在建模时，只要把每一个部件参数化、数字化，需要什么参数就赋予给它，（当运用到非系统族的时候，还需要通过建立共享参数的方式统计）然后从所需要统计的材料明细表中就可以得到工程中所有应用的材料的详细信息（人工费和机械费单独根据定额计算）。当工程发生设计变更时，要及时更新模型，并更新变更部分的工程量。
（4）预算工程量：通过应用BIM技术在虚拟建造过程中，可以统计工程所有应用到的材料；结合国家预算相关工程定额，最终可以形成预算的绝对依据。
（5）实际工程量：通过虚拟建造生成的工程量是实际工程量的参考依据；我们只需考虑实际应用时的损耗率，以及人工费、机械费，以及设计变更等相关费用；最终就可以得到实际发生的工程量。

（6）预制构件加工应用：对于机电各个专业管线的复杂弯头、大小管连接、不同形状管线的连接件；通过应用BIM技术，可以提前加工预制。这样可以提升机电系统的安全性能，预制件的加工大大提高了效率，缩短了工期，节省了成本。

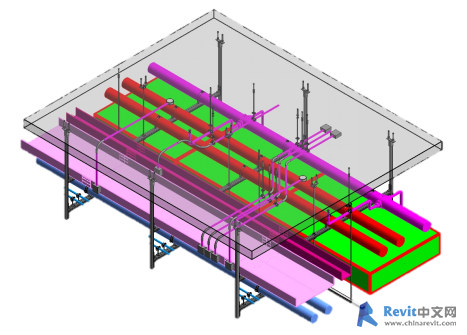

（7）管段加工：根据模型系统管段路由的排布，在什么地方需要什么尺寸的管段，包括支吊架；我们都可以从竣工模型得知，可以根据BIM施工总计划，规划施工节点，逐一细分，便可知晓什么时间应该提前准备什么。
（8）综合支吊架加工：根据实际工程的需要，在交叉区域含有多个专业系统管线时，可以采用综合支吊架。综合支吊架需要考虑分段荷载量，支吊架的规格尺寸需要通过一定的计算。确定好综合支吊架的分布间距以及支吊架的规格，然后根据系统管线走向布设。

在机电深化设计的基础上，我们可以建立一个全新的BIM三维模型，帮助我们在项目施工前，完成对项目整体的虚拟施工建设，直观地反映出施工效果，帮助施工方获得一个预期的施工成果。
