在城市轨道交通中，发展地铁是一项利于城市规划与发展的重要工程。但由于地铁线路的建设需要考虑到许多因素的制约，因此在传统的设计中，很难全面统筹到影响的因素点。但随着BIM技术的引进，如今的地铁项目也广泛使用到BIM技术来管理。今天我们就从成都的地铁17号线谈谈BIM在地铁建设中的应用实例。

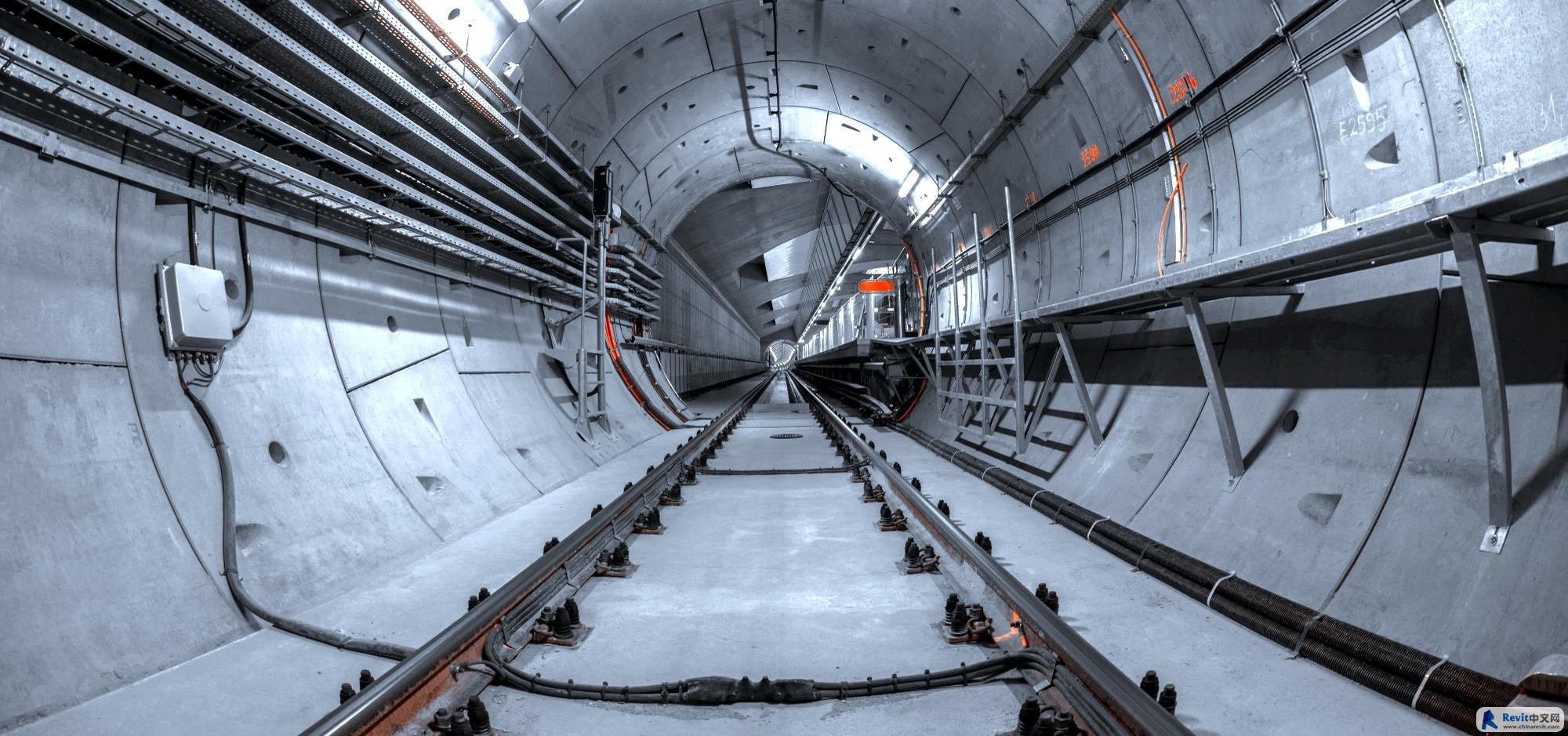

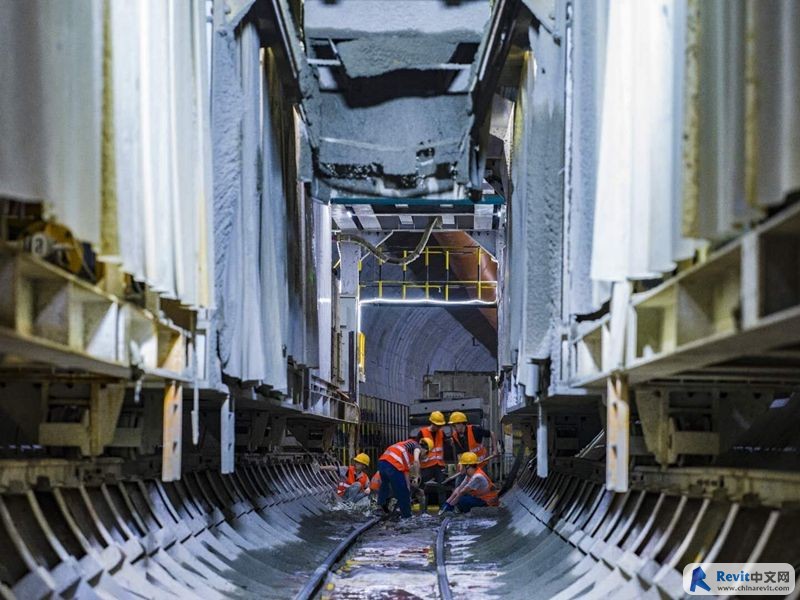

成都轨道交通17号线一期工程为市内快速干线，设计最高时速达140km/h，线路长26.145公里，为西北-东南走向，沿线途经温江、双流和武候三个区。中交机电局负责实施的机电工程范围包含常规机电系统、供电系统、弱电系统、接触网、装修工程、“三临”工程等。
项目坚持实行机电全专业、施工全过程应用BIM技术，2018年4月，成都地铁17号线机电项目BIM工作小组正式成立。截至目前，BIM小组已累计完成正线9个车站、车辆段19个单体、2座主变电所建筑结构、常规机电模型构建；完成金星、黄石、明光、温泉大道4座车站及车辆段综合楼、食堂及公寓等大型单体管综深化设计、风管预制加工，并完成水管径路图、桥架径路图、孔洞预留图等；完成温泉大道站三维激光扫描，机器人放样；市五医院消防泵房模块化预配组装；高架段接触网预配计算；部分机电施工工艺交底视频；大型设备运输路径方案模拟等。

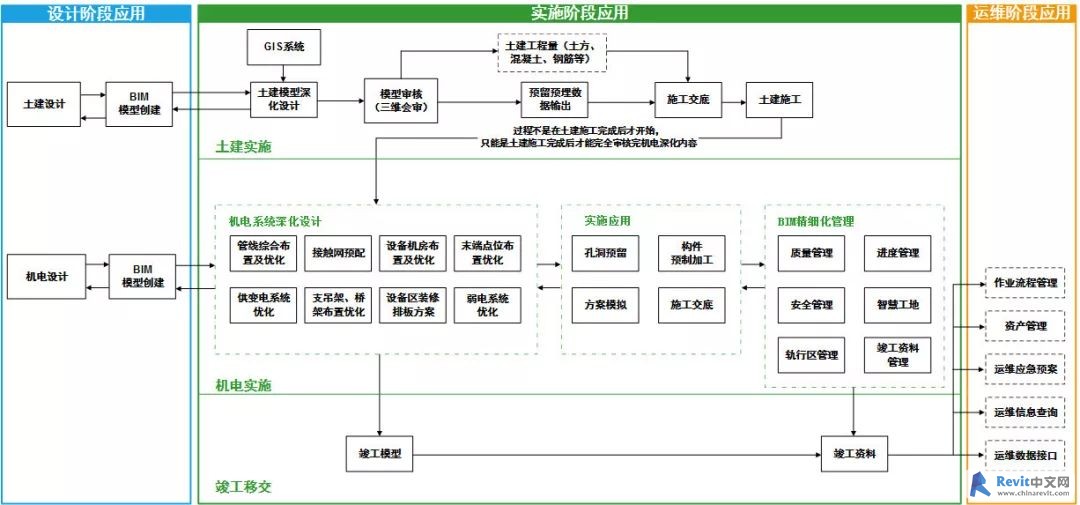

一、BIM技术应用成果成都轨道交通17号线一期工程机电项目实行机电全专业、施工全过程应用BIM技术，包括管综深化设计、供电系统优化、弱电系统优化、风/水管预制加工、接触网预配、孔洞预留、三维激光扫描、定位放样等。同时，开发运用BIM协同施工管理平台，对项目进度、安全、质量、物资、人员、竣工资料、管理驾驶舱等多方面进行BIM深度应用，指导机电施工。
1、管综优化设计通过BIM管综深化设计，获得符合设计和施工要求以及可进行施工指导的管综模型和二维图纸，避免返工，减少材料废弃，提升施工质量和效率。
2、孔洞预留管综深化后，进行BIM孔洞预留并将各专业孔洞出图，保证砌筑预留孔洞准确性，避免返工。
3、激光扫描及定位放样利用三维激光扫描技术核查BIM模型误差，采用放样机器人现场定位放样，准确定位支吊架等安装位置，实现模型指导现场精准施工。

4、模型分段预制指导预制加工创建风/水管件等分段预制模型（尤其是异形管件），生成加工图纸，导入设备进行数字化加工，实现模型指导预制加工。
5、综合支吊架优化预制，指导安装对管综深化完成的模型进行支吊架模拟安装和受力计算，精确建立支吊架的模型并确定安装的精准位置，预制加工，配合现场定位放样，指导现场支吊架安装。
6、模块化预配组装重点设备机房模块化的预配优化生产，提高安装集成度，优化设备安装、运维空间，整体提升机电安装效率和质量，降低成本。
7、电缆敷设模拟及用料统计通过BIM技术完成电缆敷设工艺设计，做到电缆敷设路径可视化，下料精确化，充分利用电缆支架的容积率、分布规则和电缆最小弯曲半径，保证了备料的精确合理性和施工工艺的标准化。

8、接触网腕臂预配通过BIM接触网预配计算，将腕臂、吊弦等构件按现场实际测量数据精准预制加工，保证安装架设准确，提升接触网系统施工质量，节约成本、缩短工期。
如何将BIM技术发挥到极致？看看成都地铁怎么做！_16如何将BIM技术发挥到极致？看
9、可视化方案模拟对重大、安装难度系数高的设备进行三维安装动画模拟，优化安装方案，提前预警和解决设备运输安装的问题，形成紧急预案和保证措施，保证设备安装安全、精确和高效。
10、可视化三维技术交底对施工重点、难点位置进行三维可视化技术交底，保证交底高质高效、指导施工。

如今的BIM技术已经能够在国内获得广泛的应用和发展，并且在各省市的工程项目中都获得了不小的实际成果。同时，BIM技术不仅仅用于施工建设，还能用于后续的运维管理，随时查询项目的进度、安全、质量等等方面数据。BIM独特的优势已经是众多市政工程单位的首选技术之一，这也证实了BIM技术在如今的建筑行业中的独特地位。
