【标题：BIM在建筑装饰装修工程中的应用案例 来源：网络】

装修工程概况 　　本次装修施工对象是某市普通住宅楼，某层住户房屋内部装修采用BIM技术协助完成施工。本项目房屋面积为66m2，只需按照普通住户规格，对房间进行精装修即可。房间为毛坯房，墙面粉刷、吊顶、门窗等全部都需要装修，且还要合理设计电线、水管位置，本次装修业主提供八万元的预算，即装修团队必须将装修费用控制在8万元内。

初步建立内部结构模型 建立相应工作集
　　本次工程选择装修设计最常用的工作集完成三维建模过程，首先项目设计总负责人建立中心文件，然后按照分工给参与设计人员下发相应文件，每位设计者只能在规定的权限范围内完成建模任务。设计者开始建模前，需要同步最新工作集，找到本人设计模块，建模完成后将进度保存到工作集之中。每个设计文件只有相应负责人才有登录权限，图2是本次装修工程建立的工作集。 　　初步建立模型
　　负责结构设计的员工需要先完成中心文件的下载，将其保存在本地后打开，在进入子菜单后对用户名进行修改，并将其保存在工作集当中。然后重新进入工作集菜单，找到自己命名的结构设计项，将其变为编辑状态即可开始建模操作，建立初步结构模型后，必须将结构模型保存在工作集当中。
完成整体设计
　　首先征求业主意见，设计出相应平面图纸，对建筑内部进行功能区的划分。然后设计人员需参照结构模型，对原有墙体的受力体系进行分析，在保证墙体结构稳定性的基础上，对墙体进行改造。改造目的是实现内部空间的最大化利用，使房间分布更加美观实用[3]。此外，设计者还要根据实际情况，在建筑内部相应位置建造维护体系。
设计管线安装线路
　　给排水管道、输电线路需要同时进行设计，将完成的平面设计图数据输入到原始三维结构中，观察管道、电线是否存在交叉碰撞现象，若存在此现象及时修改管线安装路线，尽量降低管道、电线施工冲突，确保施工过程相互独立。协调好线路安装问题后，利用相应软件对安装过程进行模拟，并根据模拟结果对施工材料进行调整，保证管线材料符合国家相关标准。实际安装过程与模拟方案需保持一致，若安装过程需要更换线路，必须完成新线路的模拟施工，没有问题后方可更换线路。

设计硬件安装方案

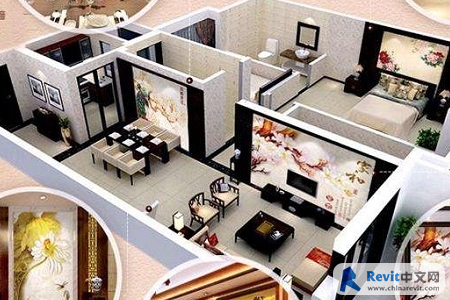

　　地板、天花板吊顶、门窗设计等都属于硬件安装，设计者需要在原始模型上增加硬件，并通过色彩渲染，得到相应的建筑装修效果图。将效果图发给业主查看，设计者根据业主要求，有针对性的三维模型进行修改，在不破坏房屋整体稳定性的情况下，对硬件设计进行微调。硬件安装是建筑装修的重要步骤，做好硬件装修设计工作，成品房屋质量会有较大提升，因此设计者必须高度重视此阶段的设计。
借助Revit软件统计工程量
　　在所有设计完成后，将模型导入Revit软件中，该软件可对设计过程用到的材料进行统计，并自动形成单据。材料价格、用量在单据当中一目了然，客户可根据自身需要对材料尽心调整。调整过程注意将成本控制在合理范围内，且保证更换材料后，装修效果不会受到影响。装修过程使用的材料种类较多，为避免查看单据浪费大量时间，可按照材料的相应编码在单据中进行检索。
