对于很多人刚入门建筑行业的小伙伴来说，在听到建筑红线时可能不知道什么是建筑红线，今天笔者就概念上谈谈什么什么是建筑红线，以及关于建筑红线，我们应该如何创建的教程以便大家更好的学习。

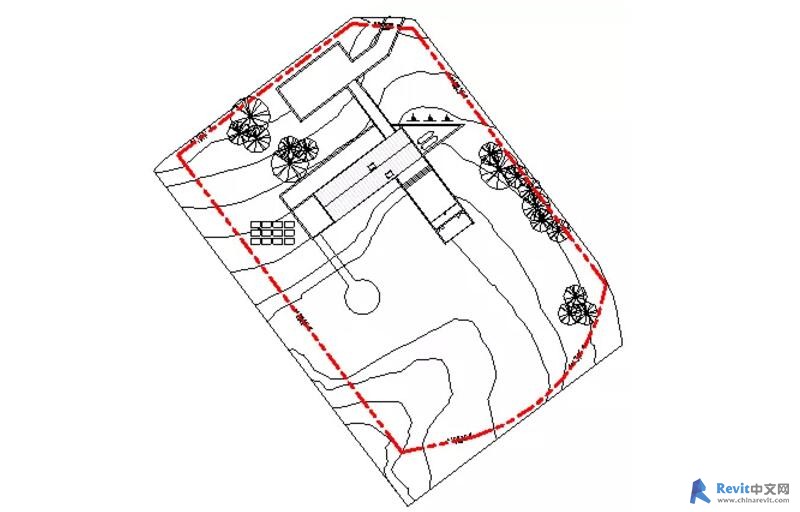

什么是建筑红线红线一般是指各种用地的边界线。有时也把确定沿街建筑位置的一条建筑线谓之红线，即建筑红线（boundary line of building）。它可与道路红线重合，也可退于道路红线之后，但绝不许超越道路红线，在建筑红线以外不允许建任何建筑物。怎么创建建筑红线添加建筑红线
在场地平面中绘制或在项目中直接输入测量数据。
1. 打开一个场地平面视图。
2. 单击“体量和场地”选项卡→“修改场地”面板→建筑红线绘制建筑红线1在“创建建筑红线”对话框中，选择“通过绘制来创建”。
2单击拾取线或使用其他绘制工具来绘制线。
3绘制建筑红线。这些线应当形成一个闭合环。 如果绘制一个开放环并单击“完成建筑红线”，Revit 会发出一条警告，说明无法计算面积。可以忽略该警告继续工作，或将环闭合。输入距离和方向角1Revit 将测量数据与正北对齐。
2在“创建建筑红线”对话框中，选择“通过输入距离和方向角来创建”。
在“建筑红线”对话框中，单击“插入”，然后从测量数据中添加距离和方向角。
3（可选）将建筑红线描绘为弧。
a分别输入“距离”和“方向”的值，用于描绘弧上两点之间的线段。
b选择“弧”作为“类型”。
c输入一个值作为“半径”。半径值必须大于线段长度的二分之一。半径越大，形成的圆越大，产生的弧也越平。
d如果弧出现在线段的左侧，请选择“左”作为“左/右”。如果弧出现在线段的右侧，请选择“右”。
4根据需要插入其余的线。
5单击“向上”和“向下”可以修改建筑红线的顺序。
6在绘图区域中，将建筑红线移动到确切位置，然后单击放置建筑红线。转换为基于表格的建筑红线“编辑表”工具可将绘制的建筑红线转换为基于表格的建筑红线。
1打开一个场地平面视图。
2在绘图区域中，选择已绘制的建筑红线。
3单击“修改 | 建筑红线”选项卡→“建筑红线”面板→编辑表格。
4阅读“限制条件丢失”警告，并单击“是”继续。
5在“建筑红线”对话框中，进行必要的修改，然后单击“确定”。
