了解 Revit 中的样例基本屋顶造型。

[*]单击文件名：
[*]在 Revit 中打开此文件。
[*]要交互使用示例项目中的屋顶，请在绘图区域中将其选中，然后单击“编辑边界”以查看屋顶的草图。注： 对于屋顶经过形状编辑的示例，形状编辑工具将显示在功能区的上下文选项卡中。

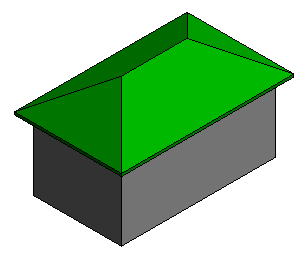

四坡屋顶

草图的所有边均设置为坡度定义。


[tr=rgb(238, 238, 238)][td=50%][td=50%]

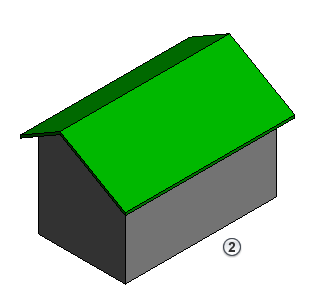

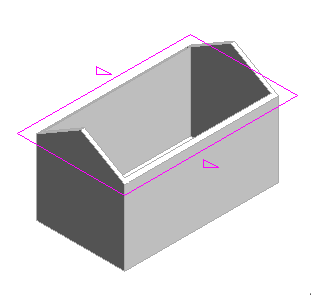

双坡屋顶

草图有 2 个边设置为坡度定义。 墙附着到屋顶，以填充屋顶双坡末端。


[tr=rgb(238, 238, 238)][td=50%][td=50%]

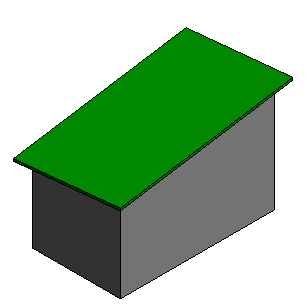

单坡屋顶

草图有 1 个边设置为坡度定义。 所有墙附着到屋顶。


[tr=rgb(238, 238, 238)][td=50%][td=50%]

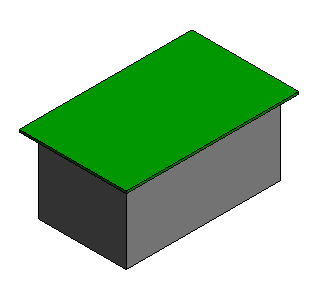

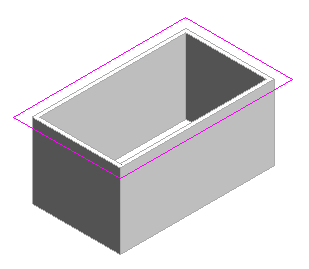

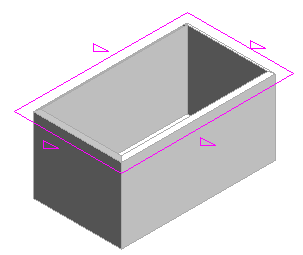

平屋顶

没有边设置为坡度定义。 没有坡度定义边的屋顶可使用形状编辑工具进行修改。 在绘图区域选择屋顶图元时，可以使用形状编辑工具。


[tr=rgb(238, 238, 238)][td=50%][td=50%]

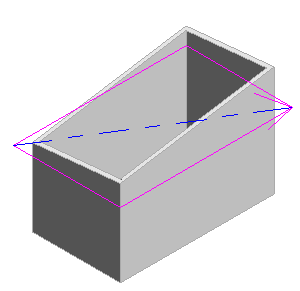

坡度箭头

使用坡度箭头在屋顶上创建坡度。 坡度箭头不一定要跟随边，可用于边的某部分。 在本例中，坡度箭头从一个角到另一角定义屋顶坡度。


[tr=rgb(238, 238, 238)][td=50%][td=50%]


编辑了形状的屋顶

形状编辑允许单独定位点和边。 在本例中，在屋顶中心添加了一个点，然后将该点向下定位以创建屋顶凹陷区域。


[tr=rgb(238, 238, 238)][td=50%][td=50%]

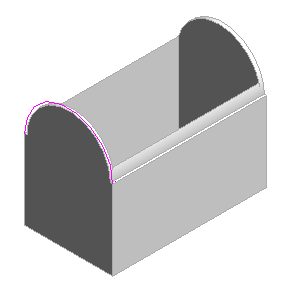

桶形拱顶

拉伸屋顶基于草图边的形状拉伸。 在本例中，圆弧被用作草图边以创建桶形拱顶屋顶。 墙附着到屋顶图元。 选择屋顶，并使用上下文选项卡上的“编辑轮廓”工具编辑拉伸屋顶的草图。


[tr=rgb(238, 238, 238)][td=50%][td=50%]


修改屋顶草图

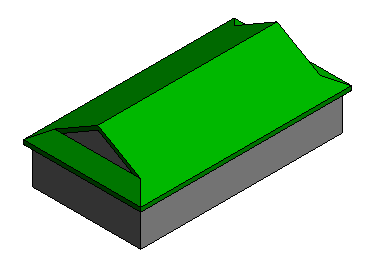

更改屋顶图元所用的草图线的属性，以影响几何图形。每个屋顶边缘的坡度可以单独设置。使用“从屋顶基准偏移”属性，创建“荷兰式四坡屋顶”或为屋顶每侧设置其他屋檐高度。


[tr=rgb(238, 238, 238)][td=50%][td=50%]

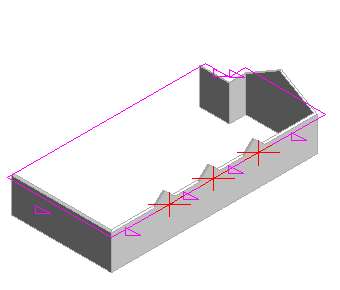

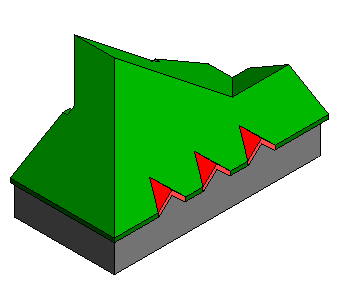

在组成屋顶边缘的分段上使用坡度箭头，将沿屋顶边缘创建老虎窗。


[tr=rgb(238, 238, 238)][td=50%][td=50%]

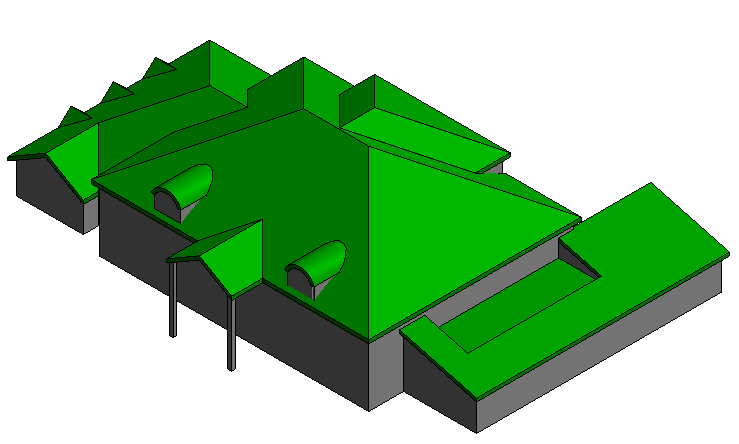

组合屋顶

示例模型使用了屋顶图元组合以构成总屋顶。 可以分别选择和编辑每个屋顶图元。


[*]使用了屋顶连接工具以将不同屋顶图元与老虎窗图元连接在一起。
[*]使用了“老虎窗洞口”工具以在主屋顶上剪切老虎窗洞口。
[*]结合使用了坡度箭头与屋顶边，从而创建带有共享屋檐线的老虎窗。
[*]较大老虎窗上的屋顶边由内建空心图元剪切而成。

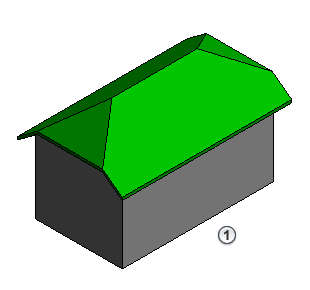

[*]“荷兰式山墙屋顶”通过 2 个屋顶图元生成。构成较低部分的第一个屋顶使用“截断标高”属性和“截断偏移”创建，第二个屋顶则创建并放置在第一个屋顶的“截断标高”处。就位后，2 个屋顶图元会连接在一起。
