如今我们在设计建筑时不光要考虑整体建筑的需求，还必须为后续的功能添加预留很多空间。而随着BIM技术的普及，我们可以在BIM模型中，我们可以将建筑、结构还有机电等专业都依托于同一个BIM模型当中，减少了其中出现的空间不足的情况出现，达成真正意义上的协同合作。接下来，我们就来说说BIM模型中最为复杂的一环，BIM机电都有些怎么样的意义和作用，想要学习BIM的机电工程师们都需要学什么方面的知识。

一、传统式机电专业设计存在的问题设计人员，大大提高了设计效率。但它依然仅是一个二维绘图工具，没法变成智能设计软件，其关键存在的四方面问题有：
1.工作效率低传统式的机电专业设计，设计人员必需将设计的三维结构构思好，再用线条绘制表示二维图形，再加各种尺寸标注，工作量大并且繁杂，没法将人力充分聚集在机电专业设计的优化和创造性构思上。
2.可视化差，沟通不便二维的设计图纸无法反映复杂建筑空间中多种多样、数量巨大的各工种管线和设备全貌，可视化差，沟通不便。
3.设计中常与其它专业发生冲突机电专业各专业设计的具体内容总量多，功能复杂，设计周期短，实际工程中最易与结构梁及机电专业自身的位置发生冲突，有的时候甚至还要不断的管线综合，时常会造成工程返工、延期、影响美观，造成多余的损失。
4.资料信息管理不便设计过程中还要的大量原始数据和规范等依然依靠人工查询，对于大型复杂项目的设计，左支右绌。因为没有统一的管理系统，大量的基础设计资料分散在每一设计人员中，无法对其进行系统管理，并且数据的错误率大大增加，数据的一致性和设计质量做不到保证。

二、应用机电专业BIM技术之后三维设计的理念与二维设计截然不同，设计的方式方法也不同，但一个基本的理念被沿用了下来：机电专业的设计都要依托于建筑和结构的信息模型，在他们的信息模型的基础上进行设计。所以无论何种建筑，都要在建筑专业提供了正确的信息模型之后，机电专业的设计才能得以正常进行。
1.获取轴网标高：事实上如果设备专业和建筑专业同处一个工作环境中，轴网和标高均为协同共享，在设计过程中，因为所需的工作平面比较多，可以通过建立ACS坐标的方式来快速选择和切换工作平面。如果设备专业和建筑专业没有同处于一个工作环境中，则还要手动来建立轴网和标高，这里比较倾向于使用草图模式来建立轴网。
2.参考模型：在处理完轴网和标高之后，就可以将建筑模型参考进来。参考时注意正确的调整嵌套的层级。在参考完建筑和结构模型之后，再调节一下参考文件的显示样式，就可以开始设计工作了。
3.平面图纸：建筑的模形，即便采用出图规则的功能，依旧未能满足常规我们出图的标准，所以，在这就还要建筑专业供应二维的CAD平面图来作为机电专业的底图。在处理的过程中，机电专业比较关注的除了建筑模型的空间关系外，也有些梁、柱等结构构件的位置和尺寸信息需要关注。对于机电专业而言，结构模形的信息标准不高。接到结构模形之后，处理方法相似建筑模型的处理。

三、反馈建筑结构专业条件早期条件基本为水暖电各专业的进线位置，制冷机房、消防水泵房、变配电室、消控室或值班室等房间的位置和具体的标准。要跟建筑专业设计师落实能否满足相应的规范标准。这点儿与二维出图一样，在这就不再赘述了。中后期条件主要分为提设备洞口和管道桥架洞口。
1.提消火栓、百叶、电箱等设备洞口机电专业的设备洞口大多数是在设备已就位的情况下才会提起，此时只需把机电的信息模形供应给建筑专业便可。建筑专业将暖通、给排水和电气的图纸链接进建筑信息模型中，将各种百叶消火栓和电箱等设备在建筑的模形中开启显示，其它则关闭。建筑等专业在无异议的情况下，在相应的位置开洞处理，标记洞口尺寸等。如此就完成了设备开洞的步骤。
2.提风管、水管、桥架洞口风管的洞口都要提起与建筑专业协商，水管提洞情况较少，桥架洞口通常只提比较大尺寸的，如300*300以上的洞口，过小的洞口在施工时现场开洞便可。实际上设计过程中机电专业是将条件提供给建筑专业，建筑同结构商议条件，最后确定条件怎样实现。如基础的递交采用制作一个简单的单元，供应简单的尺寸标准，其上的设备重量则提取自设备中的参数信息，以便保证数据的提取，应保证设备的单元信息收录到Datagroup中，如此才可被建筑结构正确的获取。

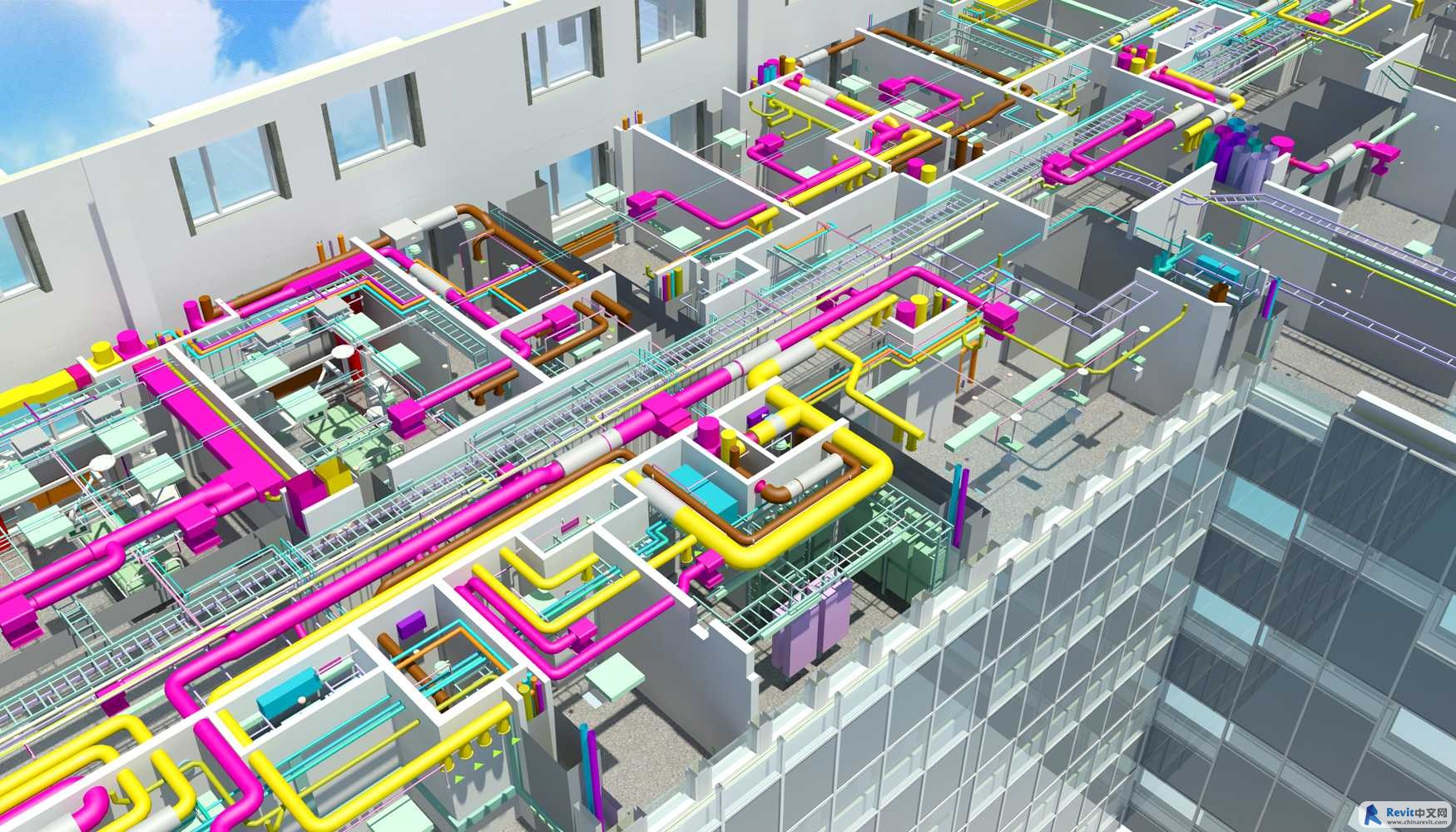

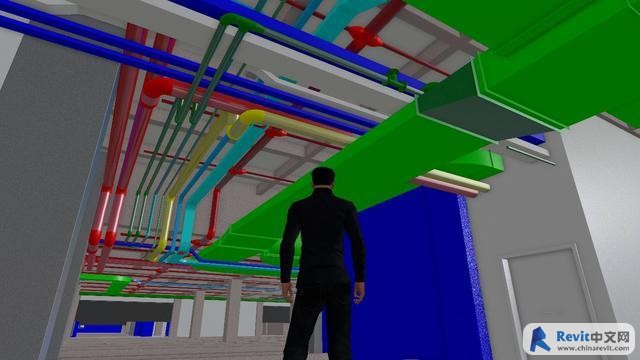

BIM机电是整个建筑中期最为复杂的设计，其中不仅仅需要在有限的空间中铺设管线，同时在线路的设计中，还必须要照顾到可能出现的情况与可能出现的碰撞情况。而以BIM技术为代表的BIM建筑信息模型，则可以用更为直观的方式弥补传统图纸中出现的情况，有效提高了机电安装过程的生产质量，缩短施工工期。
