族库目录树族库目录树的设置可以根据实际需要灵活设置，保持稳定连贯和前后一致的目录树命名结构。举例如下：

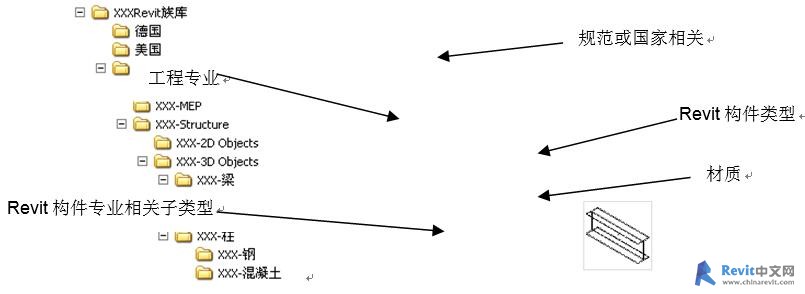

族库目录树命名参考1

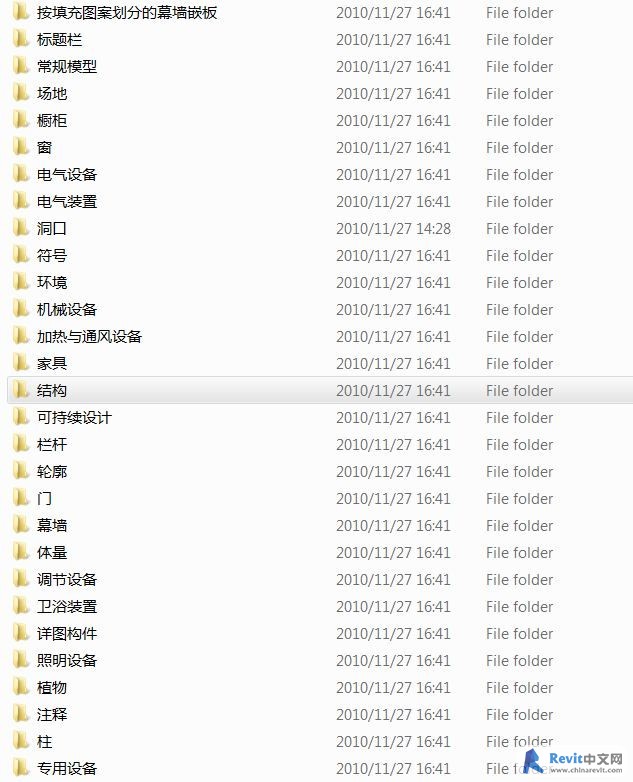

也可以直接参考Revit自带的族库目录树形结构进行设定。

族库目录树命名参考2

族文件命名不管是族文件还是项目文件，清晰并符合逻辑的文件命名规则是整个公司或项目中的员工能有效使用的要求。族文件的名称一般要能将本公司或项目的族与外部得到的族进行区分。

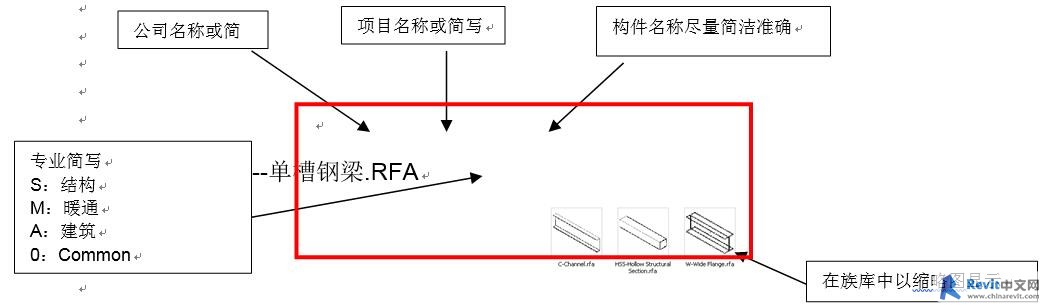

族文件命名参考

族文件命名标准主要包含两部分: 族文件命名标准和族样板命名标准. 族文件是指后缀名为.rfa的文件, 而族样板是指后缀名为.rft的文件. 族模板的数量相对较少, 管理起来相对方便; 而族文件由于其可定制性强, 且建筑工程本身所涉及的族种类繁多, 因此族文件的管理相对难度要大得多, 命名标准的严格执行也就显得至关重要.

[*]对于族模板文件, 命名标准的通用准则如下:

专业名称/样板类别名称_专业关键词_专业特性_模板特性.rft

[*]对于族文件,命名标准的通用准则如下:

专业名称/族类别名称_专业关键词_厂家名称_专业特性_尺寸/性能范围_族样板特性.rfa

通用准则说明:

1) 族类别是指不包含专业属性的族文件和族模板,如详图族, 轮廓族等等;

2) 专业特性主要包含:工程/设备主名称, 材质, 工程/设备特性, 形状特性和连接口特性等;

3) 专业特性须根据各专业不同类型的族决定排列顺序,

4) 通用准则中的关键词之间用”_” 隔开;

5) 族文件命名中不得出现空格;

6) 除黑体部分是必须包含的内容外,其他部分均为可选内容.

下面举几个例子进行逐项说明:

族模板命名实例

如上图所示, 对于左边的例子, “建筑” 就是专业名称, “窗” 则是 “专业关键词” 中的工程主名称, “基于墙”则是Revit的模板特性. 而右边的例子中, 轮廓族因为无专业属性, 因此使用 “族类别名称”, 而 “六边形” 则是 “专业关键词”的范畴, 同时此模板由于无依附属性, 因此省略了 “模板特性” 这个选项.

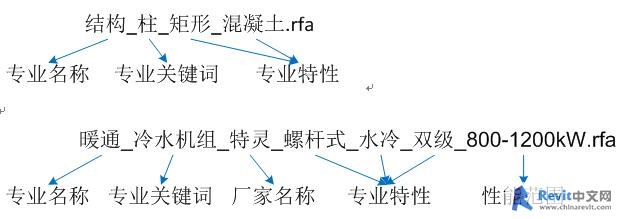

族文件命名实例

上面的两个例子是族文件的命名举例, 从中可以看出, 对于混凝土柱而言, 专业特性采用了 “形状特性_材质” 的排列顺序, 且由于此族可以用于此类结构柱的所有尺寸, 因此省略了尺寸范围; 而对于冷水机组而言, 专业特性则采用了 “制冷方式_介质_级数” 的顺序, 且添加了性能范围.

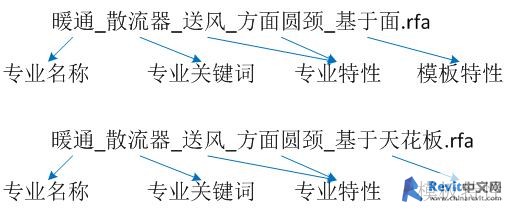

上面的两个例子除样板特性以外都是相同的, 但由于模板特性的不同,代表这两个族使用了不同的族样板,这代表两个族虽然几何甚至参数都一样，但是可能因为族样板选择的不同而导致在项目环境中有不同的行为特点。

具体项目中常见系统族/可载入族类型的更多命名建议：

【线型】

格式 <线宽笔号>-<线样式>-<颜色>

样例 “02-实线-紫”代表2号笔宽的紫色实线

【字体】

格式 <字高>-<字体样式>-<宽度系数>

样例 “3.5-仿宋-0.7”代表3.5mm字高的仿宋字体，字体宽度系数是0.7

【墙体】

格式 <使用位置>-<主体类型>-<(饰层厚度)+主体厚度>

样例 “外墙-页岩-(100)+200”代表使用于建筑外表面的200mm厚页岩空心砖墙体(饰面厚度为100mm)

【楼板】

格式 < (面层厚度) >+<结构厚度>

样例 “(150)+200”代表建筑面层为150mm的200mm厚混凝土结构板

【门族】

格式 <门类型代号> <宽度> <高度>

样例

“M0921”代表900mm宽2100mm高的普通门

“FM1521甲”代表1500mm宽2100mm高的甲级防火门

注：M——木门 LM——铝合金门 MLC——门联窗 FM——防火门

FJL——防火卷帘门 JLM——卷帘门

【洞口】（门族）

格式 <宽度>X<高度>

【窗族】

格式 C<宽度> <高度>

样例 “C1518”代表宽度为1500mm高度为 1800mm的窗

【留洞】

格式

风洞（矩形）：FD<宽度><高度>

电洞（矩形）：DD<宽度><高度>

风洞（圆形）：FD<直径>

样例

“DD0203”代表200mm宽300mm高的电洞

“FD100”代表直径为1000mm的风洞

（因设备留洞按照底高度的不同，其编号也不同，视情况可在编号后加“-n”的后缀）

【幕墙】

格式 MQ<幕墙编号>（此名称对应幕墙实例参数中的“标记”，如下图）

样例 “MQ7”代表编号7的幕墙

【结构柱/建筑柱】

格式 <边长b>X<边长h> （※注意务必保证b≥h）

【梁】

格式 <梁宽b>X<梁高h>

各设计企业应根据自己所处行业特点，主营业务类型，专业和工程需求对本企业BIM资源库文件的命名规则进行定义。
