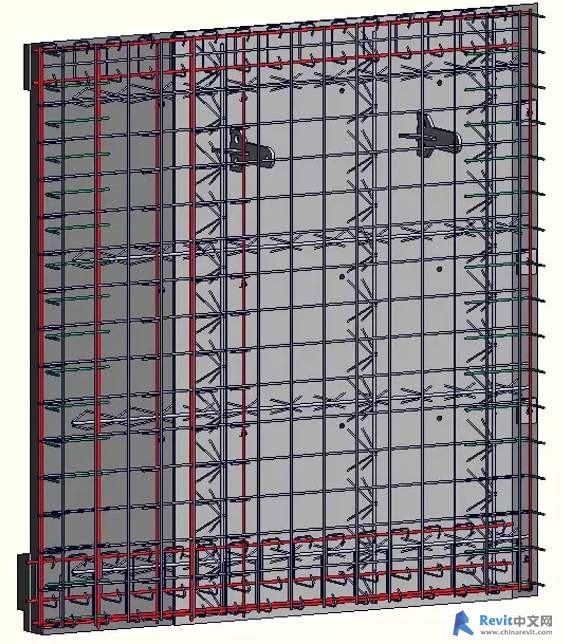

一、装配式施工BIM模型 　　以BIM建模软件为依据，创建符合工程施工实际情况的三维模型，这是开展装配式剪力墙结构施工的前提。Bently和Autodesk等是几种较为常见的BIM建模软件，Revit多用于民用建筑的施工当中，而Bently多用于工业建筑的施工当中，现浇部分、预制部分和施工器具等，是装配式剪力墙施工BIM模型的主要组成。其中，现浇墙和现浇梁属于现浇部分，运用Revit能够实现“可载入族”的创建，完成三维模型构建。

二、节点模板族和墙板斜支撑族的创建 　　创建族也是在装配式剪力墙结构施工中运用BIM技术的关键，首先应该对族的样本文件进行确定，为后续族的创建奠定基础。斜支撑应用于预制墙板的施工中，可以起到良好的固定作用。支撑托座、支撑杆和预埋螺栓等，是墙板斜支撑的主要组成部分，能够对预制墙板垂直度加以适当调整。以两个参照标高为依据安装支撑杆，并在顶板面和墙板面安装支撑托座。在顶板和墙板当中预埋螺栓。“公制结构框架-梁和支撑”是运用Revit对支撑杆族进行创建时的关键文件，而“基于面的公制常规模型”则是运用Revit对支撑托座族进行创建时的关键文件，运用“公制常规模型”文件对预埋螺母族加以创建 。

三、墙板斜支撑的碰撞检测 　　在装配式剪力墙结构的传统施工模式当中，往往是运用二维图纸对墙板斜支撑的设计方案进行分析，其表现形式主要为剖面、立面和平面，这种方式存在设计盲点，难以全面而直观的分析墙板斜支撑施工中的各类因素，其空间位置关系的分析存在局限性。碰撞问题通常会出现在T形暗柱与L形暗柱节点两侧墙板斜支撑当中，这主要是布置方案缺乏合理性导致的。三维可视化模型的构建，能够帮助设计人员对其空间形式与关系进行直观化分析，利用BIM技术的碰撞检测功能发现设计中的不合理之处，以便对设计方案进行优化与调整，增强墙板斜支撑位置的合理性。Revit的灵活性较强，因此在小型工程项目中的应用较为广泛，而navisworks适用于大型复杂项目的碰撞检测当中。

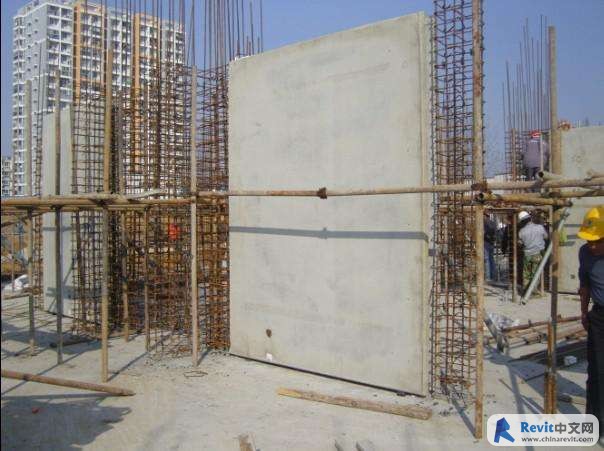

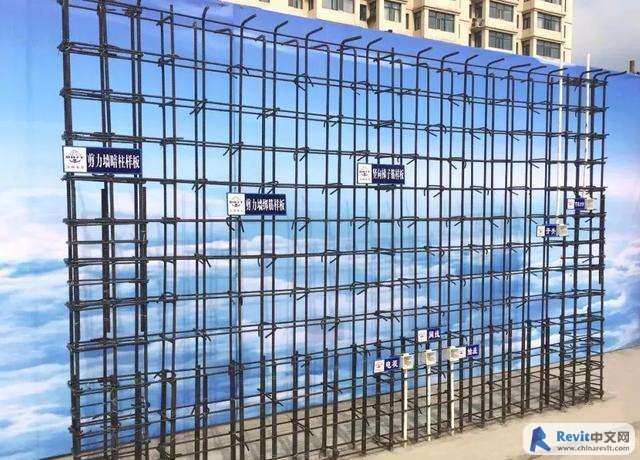

四、复杂节点的施工仿真模拟 　　在对复杂节点施工当中，为了防止施工安全事故的发生，避免出现大量的设计变更造成经济损失，应该运用BIM技术建立三维可视化模型进行仿真模拟，在反复预演当中发现施工中将会遇到的问题，以便制定预防措施和应急处理措施，增强施工的安全性与合理性。在某工程当中，现浇混凝土结构是4层以下的结构形式，而装配式混凝土结构为4层以上的结构形式，为了防止在安装预制墙中出现较大的偏差，应该对三层现浇墙体的钢筋位置进行合理设置。焊接角钢与钢面板组成定位钢板，以定位预埋钢筋的位置，将振捣孔设置于面板当中可以为后续振捣和浇筑工作提供保障。在吊装墙板时，应该在完成预制墙板的安装后，开展钢筋绑扎施工，能够防止外伸箍筋被破坏。在调节平行墙板方向时，应该以控制轴线和墙板位置线为参考，运用短斜支撑对垂直墙板方向进行调整。Tekla structure在复杂节点施工中的应用较为广泛，其系统功能较为强大，能够对概念设计、细部设计、车间制造和组装整个流程加以覆盖，增强设计图纸的合理性 ，促进复杂节点施工效率的提升。
