Civil 3D提供了强大的道路建模功能，您可以使用这些功能创建灵活且可配置的三维道路模型，例如城市道路、公路和铁路。

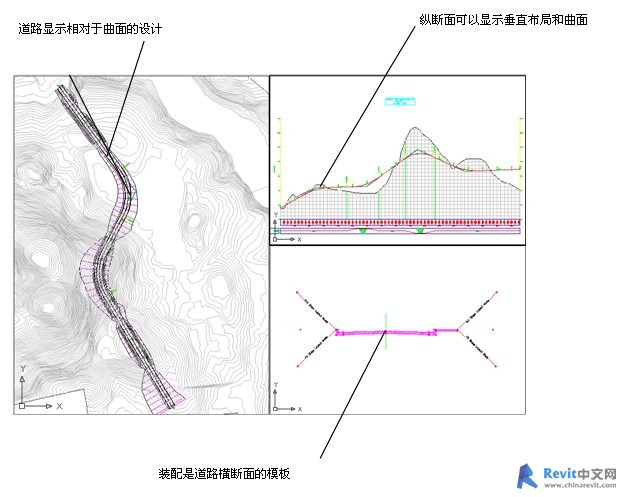

道路模型以各种Civil 3D 对象和数据（包括部件、装配、路线、曲面和纵断面）为基础，并基于这些对象和数据创建。这些对象包括：

[*]路线（平面）。作为道路的中心线供道路使用。
[*]纵断面（纵断面设计线）。用来沿平面路线定义曲面高程。
[*]曲面。用来导出路线和纵断面，还可用于道路放坡。
[*]部件。这是道路模型的基本组件。部件可定义道路横断面（装配）的几何图形。例如，典型公路也许由已铺装的车道（在中心线两侧）、已铺装的路肩、边沟和路缘以及路旁放坡组成。这些组成部分作为部件单独进行定义。您可以堆叠任意类型的部件，来组成典型装配，还可以将同一个装配应用于路线上的某个桩号范围。
[*]装配。用于表示标准道路横断面。装配包含一个或多个连接在一起的部件。

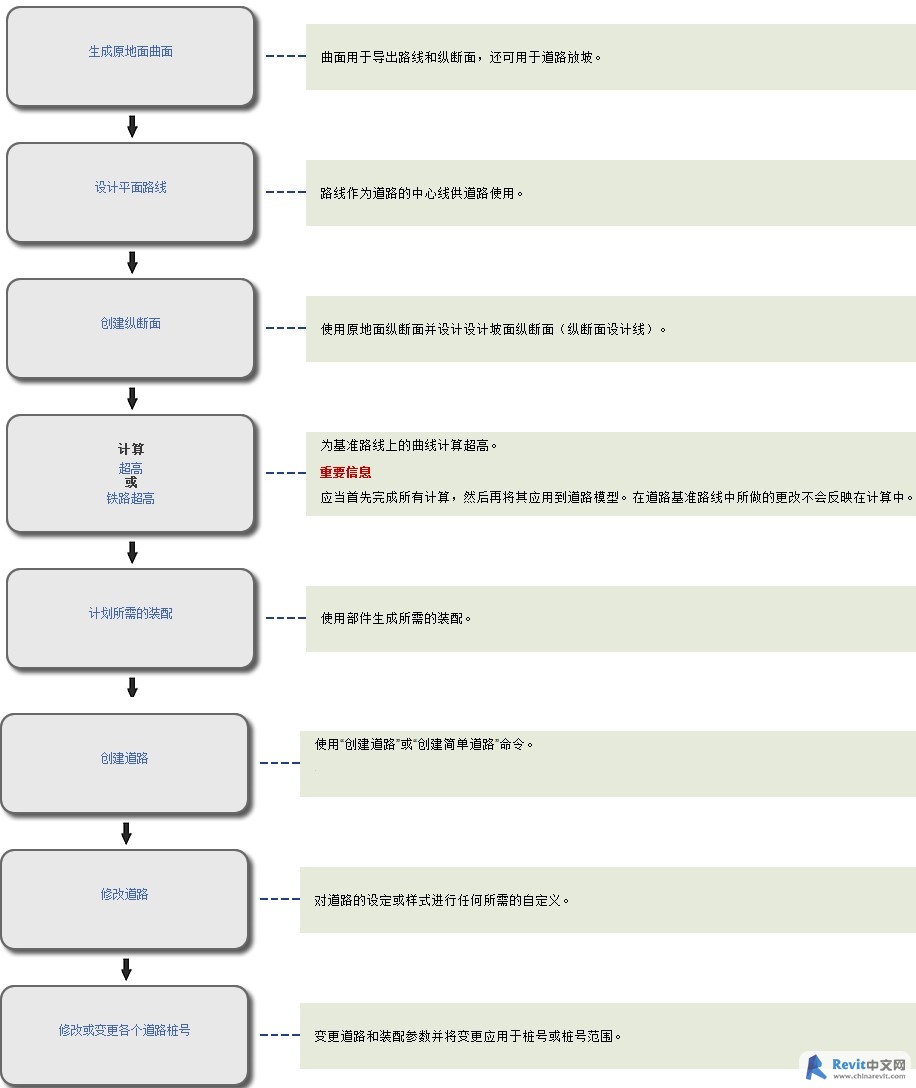

创建道路的典型流程如下：

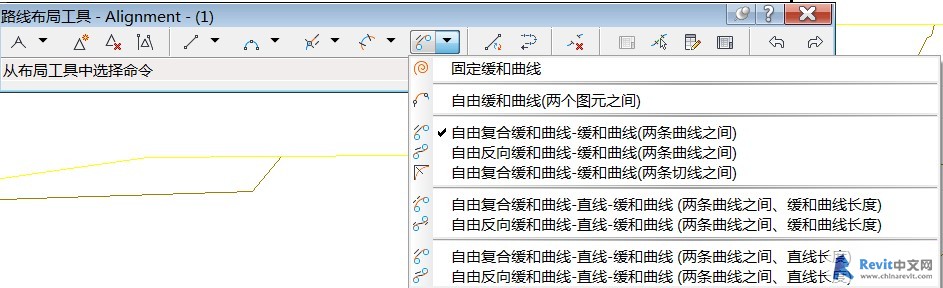

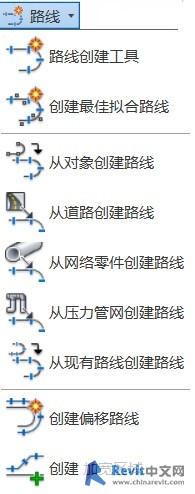

对于平面路线设计，AutoCAD Civil 3D 提供了多种创建路线的方法，例如从多段线创建路线以及使用“路线布局工具”创建路线。在创建路线时，您可以使用基于标准的设计功能来确保您的路线设计符合当地最低标准。

纵断面设计需要先创建曲面纵断面（地面线），然后基于曲面纵断面创建布局纵断面（设计线）。曲面纵断面由路线剖切曲面生成，随着路线和曲面的变化而自动更新，无需编辑。布局纵断面的创建、编辑方法与平面路线大致相同。

图形中必须存在纵断面图栅格才能创建布局纵断面。可以创建具有切线的布局纵断面，然后在变坡点(PVI)处添加曲线(可选)；也可以从包含一系列沿路线桩号的外部 ASCII 文件、每个桩号的高程以及桩号处曲线的长度(可选)创建纵断面。

可用来绘制布局纵断面的方法有多种：

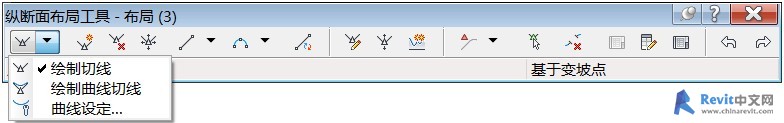

[*]使用 “绘制切线”命令指定一系列直线切线的变坡点 (PVI)。然后，您可以使用特定参数在切线之间添加自由曲线。
[*]使用 “绘制曲线切线”命令指定切线的变坡点，进而自动使用在“竖曲线设定”对话框中指定的参数在切线之间创建曲线。
[*]使用基于约束的纵断面设计命令来一次创建一个纵断面子图元。

横断面设计在Civil3D中是通过部件和装配来实现的。

装配对象包含并管理一组用于形成三维道路模型的基本结构的部件。通过在装配基准线上添加一个或多个部件对象（例如行车道、路缘和边坡），可以创建装配对象。这就构成了道路横断面的设计。Civil 3D的工具选项板中提供了这些部件。

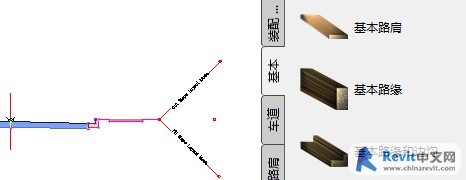

道路装配（左），部件显示在工具选项板中（右）

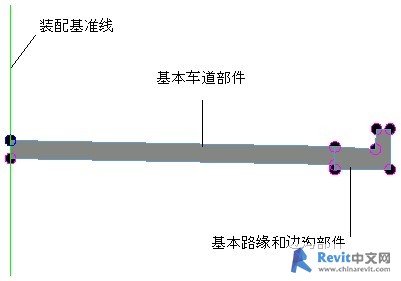

下图显示了一个表示双车道道路的一侧（车道）的简单装配对象。名为“基本车道”和“基本路缘和边沟”的部件对象已添加到基准路线，构成了一条带有路缘和边沟的行车道。

每个部件均具有已定义的横断面，并且某些部件将自动适应其位置。例如，应用超高时公路车道的坡度将更改，边坡坡度将自动创建挖方坡度或填方坡度（取决于现有曲面的相对高程）。部件的尺寸（例如车道的宽度或路缘的高度）将存储为特性。

还可以创建称为条件装配的更高级装配。条件装配包含一个或多个条件部件，当满足指定桩号处的指定条件时，将应用后续部件。

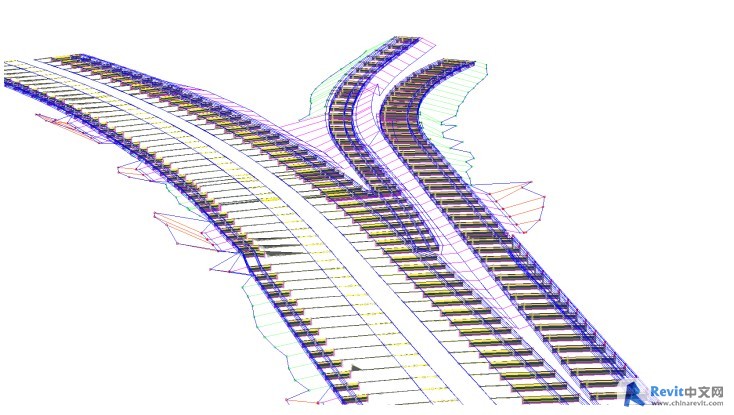

完成平面路线、纵断面和横断面（装配）设计之后，就可以创建道路模型。Civil 3D可以创建任意复杂的道路模型，包括分离式路基、交叉口、环形交叉以及各类三维带状物。

创建道路模型之后，可以从中提取数据，包括曲面、要素线（如多段线、路线、纵断面和放坡要素线）和体积（土方计算）数据。同时，平、纵、横的施工图纸也可以在Civil 3D中完成，并保持和道路模型的动态关联。
