Revit官方教程丨项目浏览器

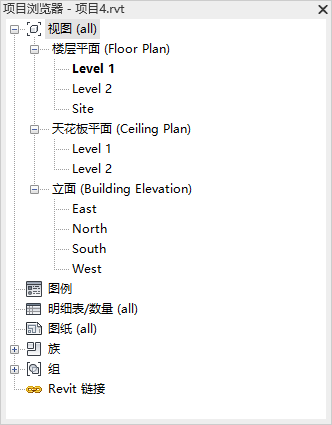

“项目浏览器”用于显示当前项目中所有视图、明细表、图纸、组和其他部分的逻辑层次。 展开和折叠各分支时，将显示下一层项目。
若要打开“项目浏览器”，请单击“视图”选项卡
“窗口”面板“用户界面”下拉列表“项目浏览器”，或在应用程序窗口中的任意位置单击鼠标右键，然后单击“浏览器”“项目浏览器”。
在“项目浏览器”中，大型复杂项目可能会包含数百个条目。若要快速浏览并找到所需的项，请使用以下方法之一：
若要更改“项目浏览器”的位置，请拖动其标题栏。 若要更改其尺寸，请拖动边。 对项目浏览器的大小和位置所做的修改将被保存，并在重新启动应用程序时得到恢复。
您可以在“项目浏览器”中自定义视图、图纸和明细表/数量的组织方式，从而支持您的工作方式。请参见 。
| 目标 | 操作 |
打开一个视图 | 双击视图的名称，或在视图名称上单击鼠标右键，然后从上下文菜单中单击“打开”。 活动视图的名称以粗体形式显示。 注： 快速双击可打开视图。缓慢双击可重命名视图。 |
| 打开放置了视图的图纸 | 在视图名称上单击鼠标右键，然后单击“打开图纸”。 如果“打开图纸”选项在上下文菜单中处于禁用状态，则要么视图未放置在图纸上，要么视图是明细表或可放置在多个图纸上的图例视图。 | 将视图添加到图纸中 | 将视图名称拖曳到图纸名称上或拖曳到绘图区域中的图纸上。 还可以在图纸名称上单击鼠标右键，然后单击上下文菜单上的“添加视图”。 在“视图”对话框中，选择要添加的视图，然后单击“在图纸中添加视图”。 执行上述操作之一后，此图纸在绘图区域中将处于活动状态，并且添加的视图会作为视口显示。移动光标时，此视口将跟随移动。 当视口位于图纸上的所需位置时，可单击以放置它。 |
| 从图纸中删除视图 | 在图纸名称下的视图名称上单击鼠标右键，然后单击“从图纸中删除”。 | 创建新图纸 | 在“图纸”分支上单击鼠标右键，然后单击“新建图纸”。 |
| 复制视图 | 在视图名称上单击鼠标右键，然后单击“复制视图”“复制”。 | 同时复制视图与视图专有图元 | 在视图名称上单击鼠标右键，然后单击“复制视图”“带细节复制”。 视图专有图元（例如详图构件和尺寸标注）将复制到视图中。 平面视图、详图索引视图、绘图视图和剖面视图都可以使用该工具。 不能从平面视图复制详图索引。 |
| 重命名视图、明细表 | 在视图名称上单击鼠标右键，然后单击“重命名”，或选择视图并按 F2 键，或执行缓慢双击。注： 快速双击可打开视图。缓慢双击可重命名视图。
| 重命名图纸 | 在图纸名称上单击鼠标右键，然后单击“重命名”，或选择图纸并按 F2 键，或执行缓慢双击。注： 快速双击可打开图纸。缓慢双击可重命名图纸。
|
| 关闭视图 | 在视图名称上单击鼠标右键，然后单击“关闭”。 | 删除视图 | 在视图名称上单击鼠标右键，然后单击“删除”。 |
| 修改属性 | 单击视图名称，然后在“属性”选项板中修改其属性。 | 展开或折叠项目浏览器中的各个分支 | 单击 + 展开，或者单击 - 折叠。使用箭头键可在分支间定位。 要在浏览器中展开或收拢顶层节点，则在某一节点上单击鼠标右键，然后选择“展开选定项”或“收拢选定项”。 |
| 查找相关视图 | 在视图名称上单击鼠标右键，然后单击“查找相关视图”。 |
| 目标 | 操作 |
将组实例放置到视图中 | 定位到“组”下所需的组处，然后将该组拖曳到绘图区域中。 |
| 修改组类型 | 在组类型上单击鼠标右键，然后选择下列工具之一： [*]删除：删除组类型。 [*]重命名：重命名组类型。 [*]选择全部实例：选择项目中某个组类型的全部实例。 [*]属性：修改类型属性。 | 复制组类型 | 定位到“组”下所需的组处，在组名称上单击鼠标右键，再单击“复制”。 项目浏览器中即显示新的组类型。 |
| 重新载入组 | 定位到“组”下所需的组处，在组名称上单击鼠标右键，再单击“重新载入”。 | 重命名组 | 在组上单击鼠标右键，然后单击“重命名”，或选择组并按 F2 键，或执行缓慢双击。 |
| 目标 | 操作 |
新建指向 Revit 模型的链接 | 在“Revit 链接”分支上单击鼠标右键，再单击“新建链接”。 |
| 管理指向 Revit 模型的链接 | 在“Revit 链接”分支上单击鼠标右键，然后单击“管理链接”，再单击“Revit”选项卡。 | 将链接的 Revit 模型复制到项目文件中的其他位置 | 定位到“Revit 链接”下要复制的链接模型，在链接名称上单击鼠标右键，再单击“创建实例”。 在绘图区域中单击以放置链接模型的新实例。 |
| 卸载或重新载入链接的 Revit 模型 | 在“Revit 链接”下，定位到链接模型，在链接名称上单击鼠标右键，再单击所需的工具以卸载或重新载入该模型。 | 卸载工作共享环境中链接的 Revit 模型（在本地文件中时） | 定位到“Revit 链接”下的链接模型，右键单击链接名称，然后选择以下选项之一： [*]为所有用户 卸载：为模型中的所有用户卸载 Revit 链接。
[*]为我 卸载：仅为当前用户卸载 Revit 链接。 此命令的工作方式类似于永久替换，并为当前用户保持此 RVT 链接的设置直到清除。若要清除替换，右键单击“项目浏览器”中的链接名称，然后单击“卸载” |
| 目标 | 操作 |
渲染图像 | 显示三维视图，单击“视图”选项卡“图形”面板 （渲染）。然后在“渲染”对话框中选择“渲染”。 |
| 将渲染图像放置到图纸中 | 将渲染图像名称拖曳到图纸上的绘图区域中。 |
