在本练习中，您将对建筑模型添加尺寸标注，以对主建筑的迹线进行尺寸标注。

目标

[*]对建筑的宽度进行尺寸标注。
[*]将相交轴网选项和对齐的尺寸标注结合使用，以在对外墙进行尺寸标注时自动包含轴网交点。
[*]使用带对齐尺寸标注的“洞口”选项以在对外墙进行尺寸标注时自动包含窗洞口。

[*]打开项目 GSG_11_dimensions.rvt。
[*]确认已打开“01 - Store Floor”楼层平面。
[*]单击“注释”选项卡 “尺寸标注”面板 （对齐）。
[*]在“选项栏”上，选择“墙面”，然后选择“单个参照点”作为“拾取”。
[*]对建筑宽度进行尺寸标注：

[*]选择西墙的外面。
[*]选择东墙的外部面。
[*]将光标移动到建筑的上方，然后单击以放置尺寸标注。




标注轴网

[*]在选项栏上：

[*]单击“注释”选项卡 “尺寸标注”面板 （对齐）。
[*]对于“拾取”，选择“整个墙”。
[*]单击“选项”。
[*]在“自动尺寸标注选项”对话框中，选中“相交轴网”，然后单击“确定”。

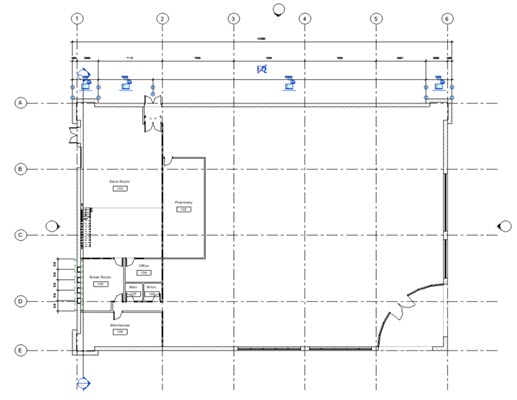

[*]对南墙的窗洞口和交点进行尺寸标注：

[*]单击插入北外墙。
[*]单击东墙和西墙。
[*]将光标移动到建筑的上方，然后单击以放置尺寸标注。



[*]单击“修改”。

标注洞口

[*]在选项栏上：

[*]单击“注释”选项卡 “尺寸标注”面板 （对齐）。
[*]对于“拾取”，选择“整个墙”。
[*]单击“选项”。
[*]在“自动尺寸标注选项”对话框中，选择“洞口”，然后单击“确定”。


[*]对南墙的窗洞口和交点进行尺寸标注：

[*]单击插入北外墙。
[*]单击东墙和西墙。
[*]将光标移动到建筑的上方，然后单击以放置尺寸标注。



[*]单击“修改”。
