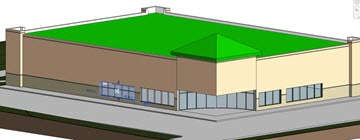

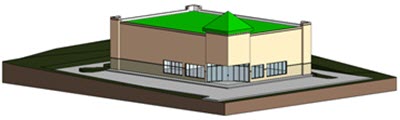

在本练习中，您将在储藏室入口放置幕墙。

目标

[*]在入口添加幕墙。
[*]添加内嵌幕墙。
[*]将门放置在幕墙中。
[*]修改幕墙的网格样式。

创建幕墙

[*]打开项目 GSG_08_place_curtainwall.rvt。
[*]确认已打开“01 - Store Floor”楼层平面。
[*]放大建筑的东南角。
[*]在“建筑”选项卡上，单击“墙”。
[*]在“类型选择器”中，选择“店面”。
[*]在“属性”选项板上，将“顶部限制条件”设置为“未连接”，将“无连接高度”设置为“3000”。
[*]在“绘制”面板上，选择“三点圆弧”工具。

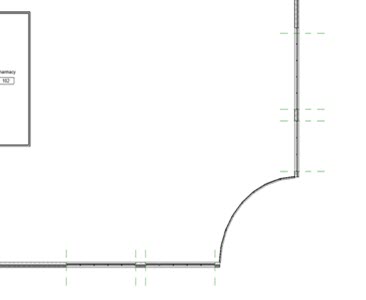

[*]如图所示，单击外墙的端点，然后单击捕捉点处的第三个点，以形成 90° 圆弧点。


放置内嵌幕墙

[*]在“绘制”面板上，选择“线段”工具。
[*]在“属性”选项板中，将“底部偏移”设置为“500”，将“无连接高度”设置为“2000”。

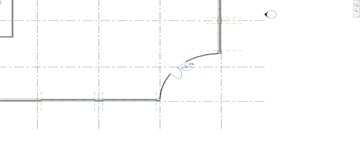

[*]如图所示，使用参照平面作为指导，将幕墙直接放置在外墙上方。



[*]单击 （修改）。
[*]在“快速访问工具栏”上，单击 （默认三维视图）。



[*]选择其中一个内嵌幕墙，然后在“属性”选项板上单击 （编辑类型）。



[*]在“类型属性”对话框中，单击“复制”。
[*]在“名称”对话框中，输入“Front Windows”。
[*]将水平网格的间距更改为“1200”，然后单击“确定”。
[*]选择另一个内嵌幕墙，然后将类型更改为“前窗”。

将门添加到幕墙

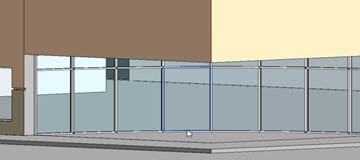

[*]将光标定位在入口处中间嵌板的下边缘附近，然后使用 Tab 键将选择切换到该嵌板。单击以选中该嵌板。



[*]单击 （固定）以取消固定该嵌板。

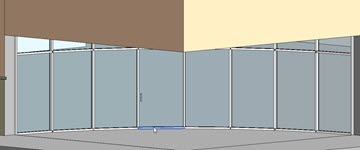

[*]在“类型选择器”中，选择“门-幕墙-单层-玻璃”。
[*]将光标定位到门的下竖梃附近，然后使用 Tab 键切换到该竖梃并单击以选中它。



[*]取消固定竖梃，然后按 Delete 键。
[*]对相邻嵌板重复执行步骤 1 - 5。
[*]选择门之间的竖梃，取消固定它并将其删除。
[*]打开“01- Store Floor”楼层平面视图。
[*]选择入口处的门，然后使用 翻转控制柄来对它们正确定向。
