Revit教程丨在使用“转换为软风管”时,为何经常不能生成?

发布:中文网小编 浏览:2391人 分享
发布于:2019-09-24 09:53
在绘制暖通专业管线功能里,Revit 提供了一一个“转换为软风管”的功能,在使用这个功能时很容易会出现一个误区,那就是直接用鼠标点取想要转换的风管,这样经常会导致操作失败。
这个功能的正确操作步骤应该是:

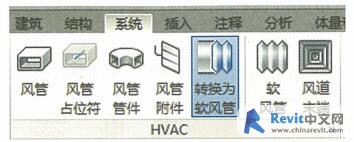

先选择功能区“ 系统>转换为软风管”命令。

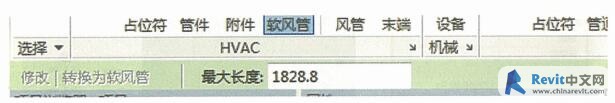

在选项栏的“最大长度”中,输人需要的软风管管段长度。

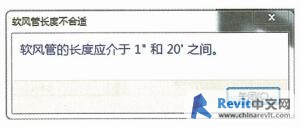

这里要注意的是,如果输入的长度大于选项栏上指定的“软风管最大长度”值,将显示如图的错误提示。

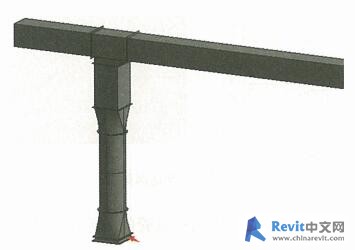

输好数值后,点选与要转换的风管相连接的风道末端,这时,与该末端相连的风管指定长度就会转换成软风管。
