Revit教程丨Revit中机电专业出图单线和双线同时显示的方法
在管道施工图制作中，有时候需要按照管径大小，决定是采用单线显示还是双线显示。例如：对于某种比例的视图，直径大于等于50mm的管道需要用双线显示，而小于50mm的管道用单线显示。
1.添加两个过滤器第一个添加过滤小于50mm的管道。第二个过滤大于并等于50mm的管道。这里需要在两张视图中分别添加过滤器。

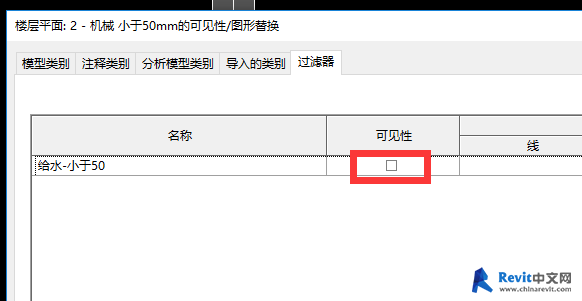

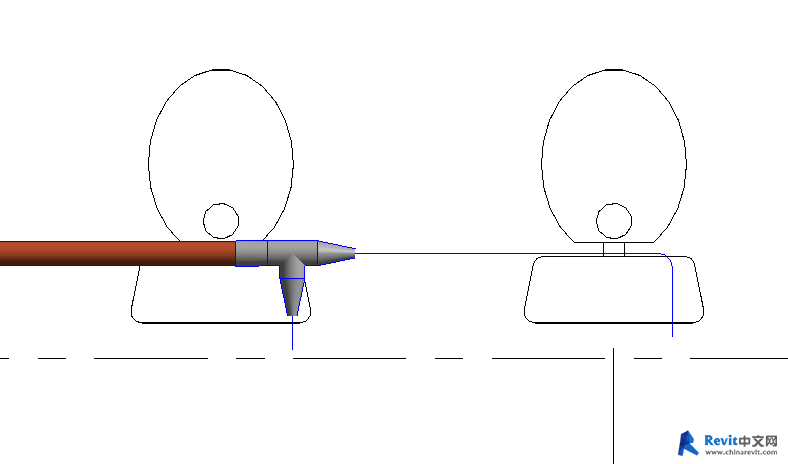

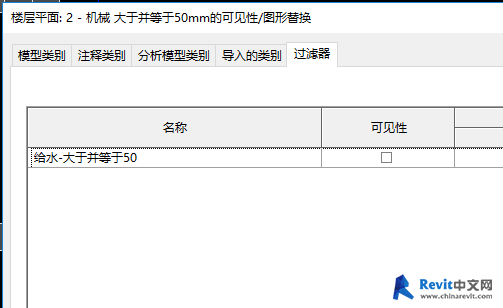

2.在2-机械 小于50mm的视图中把可见性中取消点中。在2-机械大于并等于50mm的视图中取消点中，并且在次视图中将详细程度改成粗略，这样我们小于50mm管线就变成单线了，而且过滤器已经将大于50mm管线给过滤，则在此视图中不显示大于50mm的管线。
3.创建一张图纸将这两个视图重叠放置在一张图纸中，这样，就完成按管径单双线显示的管道的图纸。
来源:EaBIM
