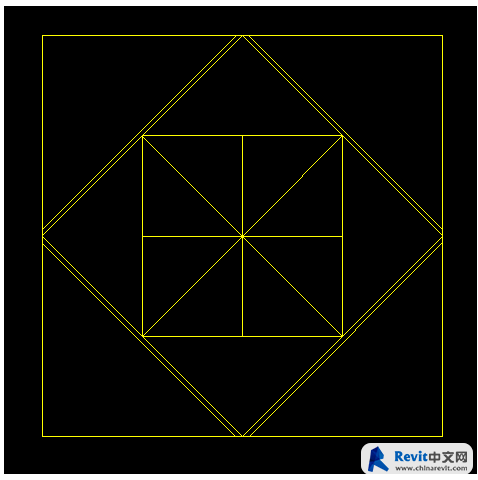

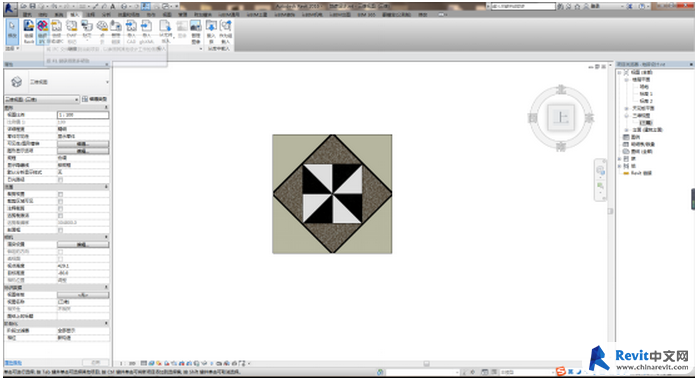

1.在CAD中设计好地板砖造型，注意这里只需要CAD中的线，具体尺寸记住，在CAD中不需要尺寸标注等多余的东西。

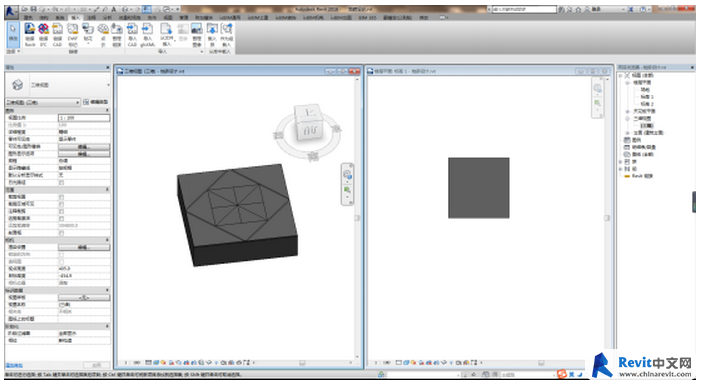

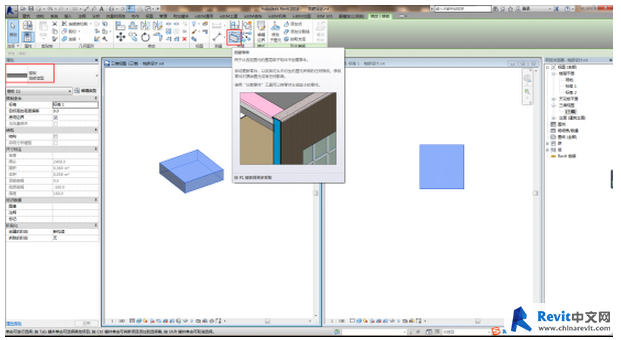

2.根据CAD中的图纸尺寸，在revit中绘制一个有面层的相同大小的楼板，复制一个新的类型，命名为地砖造型。WT平铺两个视图（平面视图和三维视图），使用创建零件命令。

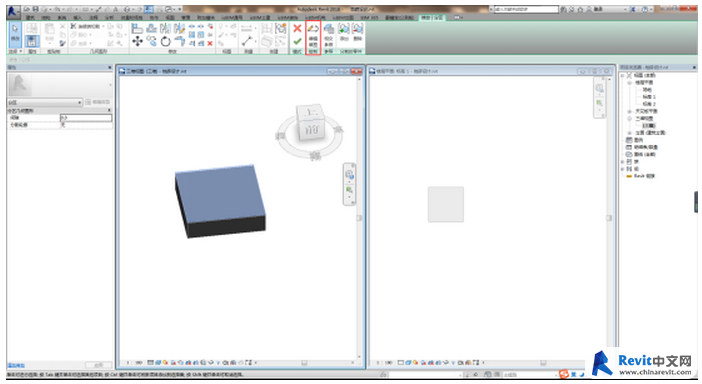

3.选择图元单击创建零件按钮，使用分割零件命令，进入“修改/分区”草图模式。

4.单击“编辑草图”进入后，设置工作平面，拾取楼板的表面。将准备好的CAD文件进行导入。注意：导入CAD是在编辑草图时进行导入。

5.到平面视图中将草图进行移动对齐，然后完成。注意：因为平面视图中零件可见性显示的是原状态，所以平面视图中没有显示零件。

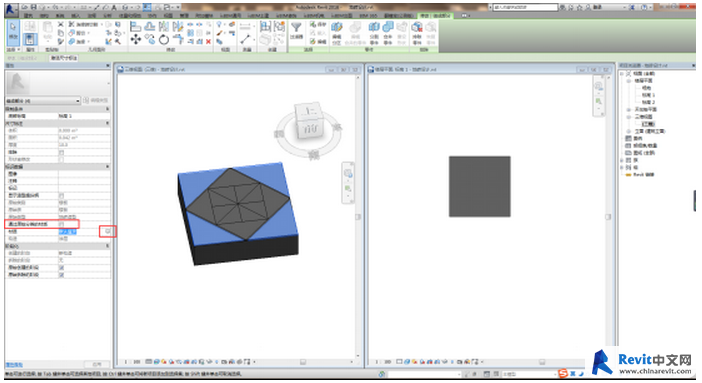

6.在三维视图中选中需要修改的零件，将通过原始分类的材质取消勾选，进行材质的添加。

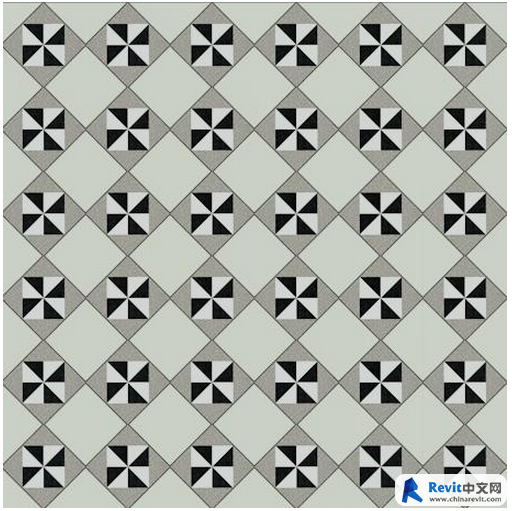

7.进行复制。注意：零件可见性显示零件的是不能进行复制的，需要将零件可见性改为原状态在进行复制即可。

来源:EaBIM
