在上一期内容 ）中，您已学会设计体量来探究建筑的概念设计。本期，我们将以简单示例了解对概念设计执行的不同类型的分析。

这些分析示例使用下列体量研究：

[*]

创建面积分析明细表


[*]

创建明细表以分析外表面积


[*]

创建周长分析明细表


[*]

创建体积分析明细表

1.创建面积分析明细表

相信您已设计了体量来探究建筑的概念设计。接下来您可能要对建筑的各个楼层分析成本效益最高或利益最大的用途混合模式。

要执行该分析，必须执行下列操作：

[*]

指定各个体量楼层的用途。


[*]

计算各个体量楼层的面积。


[*]

计算纳入各种用途的楼层空间的百分比。


[*]

使用该信息确定该设计的最佳用途混合模式。

创建明细表以对概念设计中的体量执行面积分析。根据您要在明细表中显示的信息的不同，具体步骤会有所不同。

创建面积分析明细表

1. 创建体量楼层。

2. 单击“视图”选项卡→→“创建”面板→→“明细表”下拉列表→→“明细表/数量”。

3. 在“新明细表”对话框中，执行下列操作：

a. 单击“体量楼层”作为“类别”。如果“体量楼层”在默认情况下未显示，请选择“在此视图中显示模型类别”。从“过滤器”列表中选择“建筑”。

b. 指定明细表的名称作为“名称”。

c. 选择“建筑构件明细表”。

d. 单击“OK”。

4. 在“明细表属性”对话框的“字段”选项卡上，执行下列操作：

a. 对于“明细表字段(按顺序)”，添加下列字段：

[*]

用途


[*]

标高


[*]

体量：类型


[*]

楼层面积

b. 单击“计算值”。

c. 在“计算值”对话框中，输入 Floor Area % 作为“名称”。

d. 选择“百分比”。

e. 选择“楼层面积”作为“属于”。

f. 选择“总计”作为“根据”。

g. 单击“确定”两次。

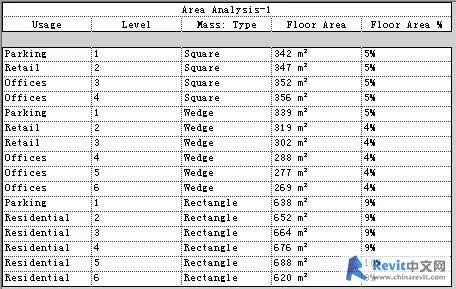

5. 在明细表中，指定各个体量楼层的用途。

在各个标高的“用途”列中输入文字。输入初始值后，对于剩余的行，可以单击该字段并从列表中选择值。

接下来，对明细表按照用途进行排序和小计，操作如下。

6. 在“属性”选项板中，访问明细表的属性。

7. 单击“排序/成组”对应的“编辑”。

8. 在“明细表属性”对话框的“排序/成组”选项卡上，执行下列操作：

a. 对于“排序方式”，请选择下列项：

[*]

用途


[*]

升序


[*]

页脚


[*]

标题、合计和总数


[*]

空行

b. 选择“否则按”对应的“标高”和“升序”。

c. 在对话框的底部，选择下列项：

[*]

总计


[*]

标题和总数


[*]

逐项列举每个实例

9. 单击“格式”选项卡，并执行下列操作：

a. 在“字段”下，选择“楼层面积”。

b. 选择“右”作为“对齐”。

c. 选择“计算总数”。

d. 指定“Floor Area %”的格式：在“字段”下，选择“Floor Area %”。 选择“右”作为“对齐”。选择“计算总数”。

e.（可选）指定“用途”、“标高”和“体量: 类型”的格式：在“字段”下，选择一个字段名。然后选择“中心”作为“对齐”。

10. 单击“OK”。

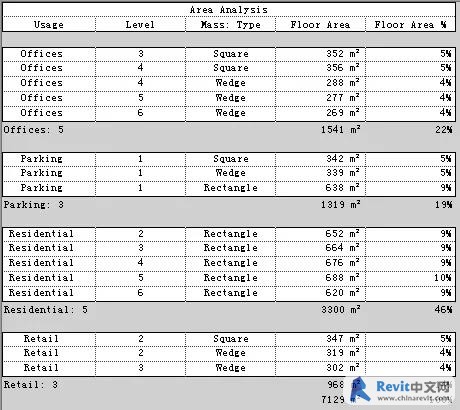

明细表会随之更新，即相应地对这些行进行排序和小计。它显示了各种用途的计划楼层面积（平方单位）的百分比。

2.创建明细表以分析外表面积

还可能您需要确定围绕各个楼层的周长的外表面积。这样，您可以使用各种材质估计建筑外部面积的成本。

执行下列步骤创建明细表，以便对概念设计中的体量外表面积进行分析。根据您要在明细表中显示的信息的不同，具体步骤会有所不同。

创建明细表以分析外表面积

1. 创建体量楼层。

2. 单击“视图”选项卡→→“创建”面板→→“明细表”下拉列表→→“明细表/数量”。

3. 在“新明细表”对话框中，执行下列操作：

a. 单击“体量楼层”作为“类别”。

如果“体量楼层”在默认情况下未显示，请选择“在此视图中显示模型类别”。从“过滤器”列表中选择“建筑”。

b. 指定明细表的名称作为“名称”。

c. 选择“建筑构件明细表”。

d. 单击“OK”。

4. 在“明细表属性”对话框的“字段”选项卡上，执行下列操作：

a. 对于“明细表字段(按顺序)”，添加下列字段：

[*]

用途


[*]

注释


[*]

标高


[*]

体量：类型


[*]

外表面积

b. 单击“计算值”。

c. 在“计算值”对话框中，输入 Exterior Surface Area % 作为“名称”。

d. 选择“百分比”。

e. 选择“外表面积”作为“属于”。

f. 选择“总计”作为“根据”。

g. 单击“确定”两次。

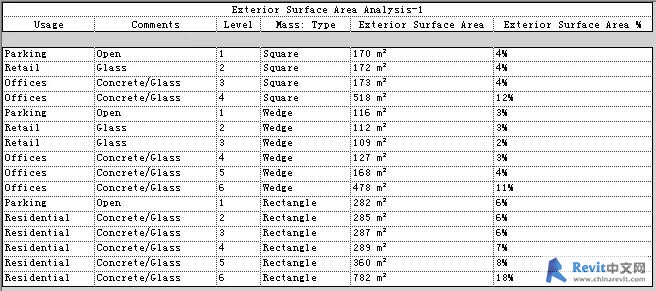

5. 在明细表中，指定各个体量楼层的“用途”和“注释”列的值。

使用“注释”指明外部建筑材质。 使用一致的值，这样可以使用该字段进行排序。

接下来，按照外部材质对明细表进行排序和小计（使用“注释”字段），操作如下。

6. 在“属性”选项板中，访问明细表的属性。

7. 单击“排序/成组”对应的“编辑”。

8. 在“明细表属性”对话框的“排序/成组”选项卡上，执行下列操作：

a. 对于“排序方式”，请选择下列项：

[*]

注释


[*]

升序


[*]

页脚


[*]

标题、合计和总数


[*]

空行

b. 选择“否则按”对应的“用途”和“升序”。

c. 在对话框的底部，选择下列项：

[*]

总计


[*]

标题和总数


[*]

逐项列举每个实例

9. 单击“格式”选项卡，并执行下列操作：

a. 在“字段”下选择“外表面积”。

b. 选择“右”作为“对齐”。

c. 选择“计算总数”。

d. 指定“Exterior Surface Area %”的格式：在“字段”下，选择“Exterior Surface Area %”。 选择“右”作为“对齐”。选择“计算总数”。

e.（可选）在“字段”下指定“注释”、“用途”、“标高”、“体量: 类型”的格式，选择一个字段名。然后选择“中心”作为“对齐”。

10. 单击“OK”。

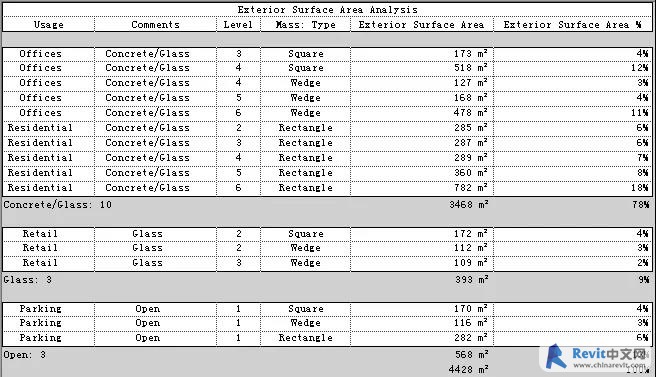

明细表会随之更新，即相应地对这些行进行排序和小计。它显示了各种外部材质的表面积（平方单位）的百分比。

在本示例中，有些体量楼层（例如 Square Level 4 和 Wedge Level 6）的外表面积比其他体量楼层的外表面积大，这是因为它们的计算范围不同。

另外，在体量的连接处，体量之间的内部面将从外表面积中扣除。

3.创建周长分析明细表

可能您希望根据其线性尺寸标注生成粗略的成本估计，以检查项目的施工成本。

该设计包含了许多角度，建筑成本可能很高。

使用以下步骤创建一个明细表，用于分析概念设计中体量的周长。根据您要在明细表中显示的信息的不同，具体步骤会有所不同。

创建周长分析明细表

1. 创建体量楼层。

2. 单击“视图”选项卡→→“创建”面板→→“明细表”下拉列表→→ “明细表/数量”。

3. 在“新明细表”对话框中，执行下列操作：

a. 单击“体量楼层”作为“类别”。

如果“体量楼层”在默认情况下未显示，请选择“在此视图中显示模型类别”。从“过滤器”列表中选择“建筑”。

b. 指定明细表的名称作为“名称”。

c. 选择“建筑构件明细表”。

d. 单击“OK”。

4. 在“明细表属性”对话框的“字段”选项卡上，对于“明细表字段(按顺序)”，添加下列字段：

[*]

体量： 类型


[*]

标高


[*]

楼层周长

5. 单击“排序/成组”选项卡，并执行下列操作：

a. 对于“排序方式”，请选择下列项：

[*]

体量：类型


[*]

升序


[*]

页脚


[*]

标题和总数


[*]

空行

a. 选择“否则按”对应的“标高”和“升序”。

b. 在对话框的底部，选择下列项：

[*]

总计


[*]

标题和总数


[*]

逐项列举每个实例

6. 单击“格式”选项卡，并执行下列操作：

a. 在“字段”下，选择“楼层周长”。

b. 选择“右”作为“对齐”。

c. 选择“计算总数”。

d.（可选）在“字段”下指定“标高”和“体量: 类型”的格式，选择一个字段名。然后选择“中心”作为“对齐”。

7. 单击“OK”。

明细表根据体量楼层的复合周长，显示了总线性尺寸标注。使用该信息可估计该设计的建筑成本。

注：周长值包括每个体量楼层的整个周长，即使相邻连接的体量中的体量楼层发生重叠也是如此。

4.创建体积分析明细表

您需要在设计时分析体量的体积。

特别是，您需要执行下列操作：

[*]

确定建筑的哪些楼层需要空调。（例如，停车场标高不需要空调。）


[*]

计算要安装空调装置的空间的体积。


[*]

确认结果 HVAC 负荷。

请使用下列步骤。根据您要在明细表中显示的信息的不同，具体步骤会有所不同。

创建体积分析明细表

1. 创建体量楼层。

2. 单击“视图”选项卡→→“创建”面板→→ “明细表”下拉列表→→“明细表/数量”。

3. 在“新明细表”对话框中，执行下列操作：

a. 单击“体量楼层”作为“类别”。

如果“体量楼层”在默认情况下未显示，请选择“在此视图中显示模型类别”。从“过滤器”列表中选择“建筑”。

b. 指定明细表的名称作为“名称”。

c. 选择“建筑构件明细表”。

d. 单击“OK”。

4. 在“明细表属性”对话框的“字段”选项卡上，对于“明细表字段(按顺序)”，添加下列字段：

[*]

用途


[*]

标高


[*]

体量：类型


[*]

楼层体积

5. 单击“确定”两次。

6. 在明细表中，指定各个体量楼层的用途。

在各个标高的“用途”列中输入文字。输入初始值后，对于剩余的行，可以单击该字段并从列表中选择值。

接下来，对明细表按照用途进行排序和小计，操作如下。

7. 在“属性”选项板中，访问明细表的属性。

8. 单击“排序/成组”对应的“编辑”。

9. 在“明细表属性”对话框的“排序/成组”选项卡上，执行下列操作：

a. 对于“排序方式”，请选择下列项：

[*]

用途


[*]

升序


[*]

页脚


[*]

标题和总数


[*]

空行

a. 选择“否则按”对应的“标高”和“升序”。

b. 在对话框的底部，选择下列项：

[*]

总计


[*]

标题和总数


[*]

逐项列举每个实例

10. 单击“格式”选项卡，并执行下列操作：

a. 在“字段”下，选择“楼层体积”。

b. 选择“右”作为“对齐”。

c. 选择“计算总数”。

d.（可选）指定“用途”、“标高”和“体量: 类型”的格式：在“字段”下，选择一个字段名。然后选择“中心”作为“对齐”。

11. 单击“OK”。

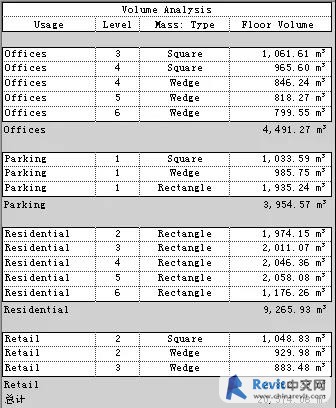

明细表将显示各个体量楼层的体积、按用途小计的体积和体量楼层的复合体积的总计。使用该信息可根据每个体量楼层的计划用途估计设计的 HVAC 负荷。

看完这些，您是否了解、掌握了对概念设计执行的不同类型的分析呢？
