如何实现在Revit中将建筑模型与地形相结合？

想要在Revit中直接将模型与原始地形进行结合吗？完全真实还原建筑模型所在的具体位置吗？还在为了Lumion里进行地形调整繁琐且不准确的问题发愁吗？请跟着小编一起来看下如何在Revit里将地形模型与建筑模型结合起来。

（两种方法：1，通过Civil3D创建地形曲面。2，直接在Revit中导入txt点文件）

第一种方法：

1、 导入点文件：在Revit中新建一个项目，点击体量与场地地形表面；

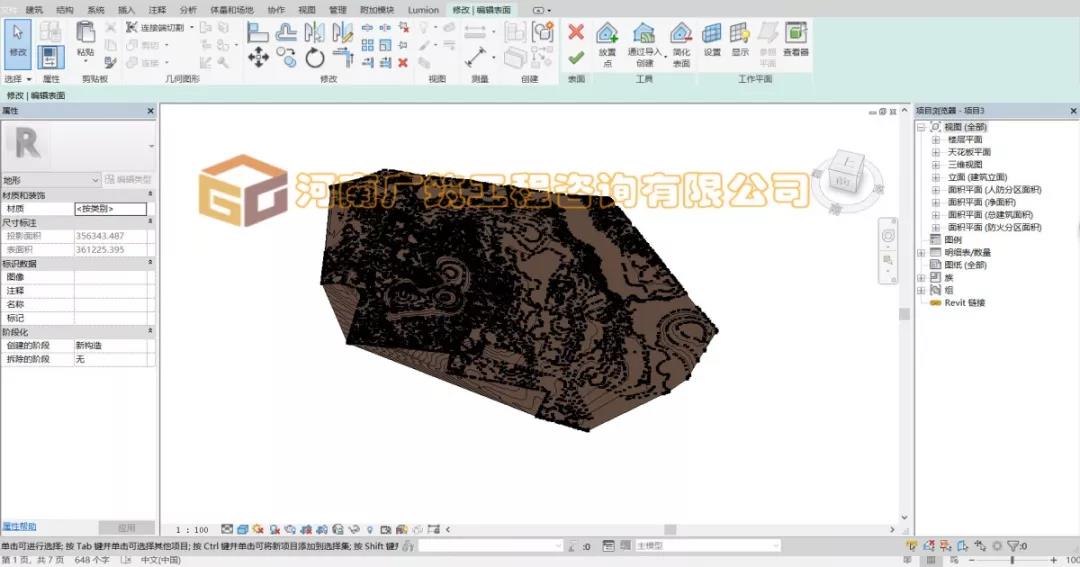

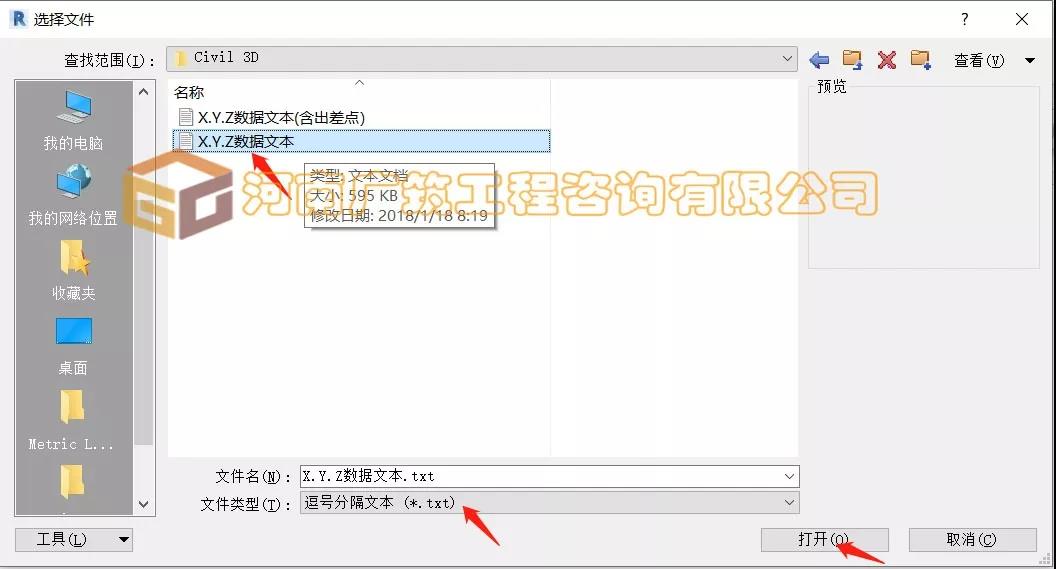

2、 创建地形曲面：通过导入创建指定点文件（txt格式，将单位设置为米），将可以得到我们想要的地形了；

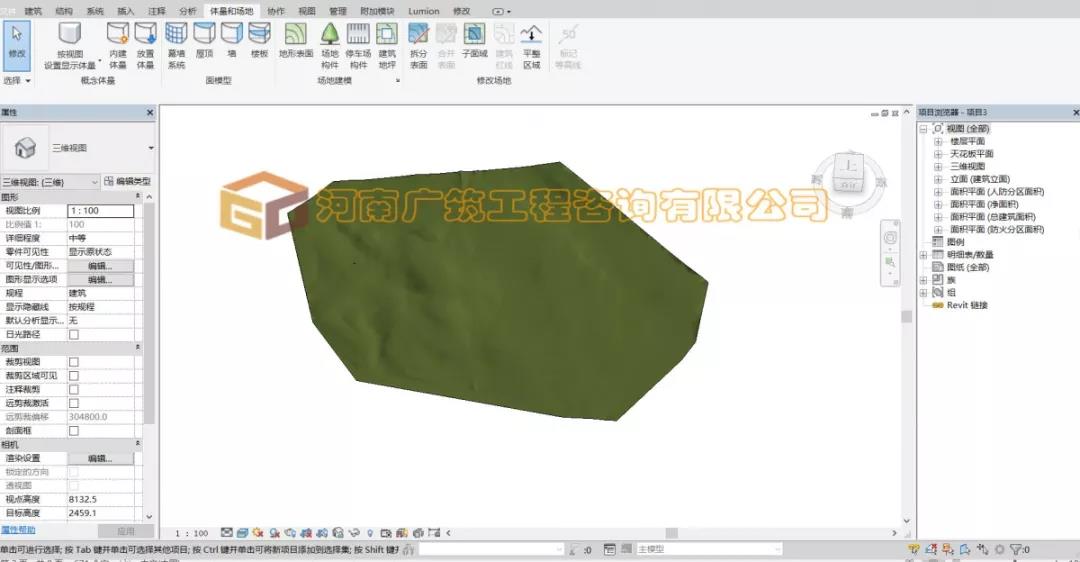

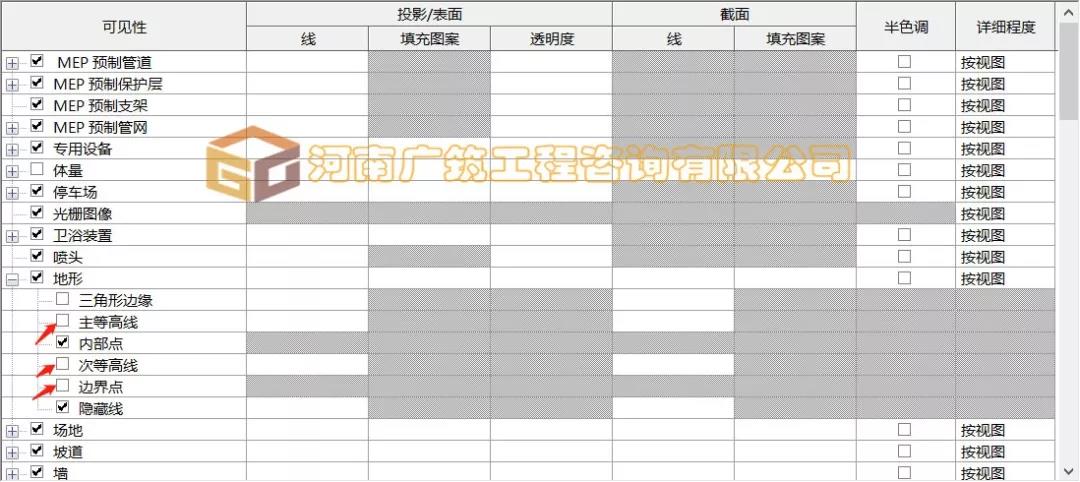

3、最后在可见性设置里面将地形的等高线和点的可见性关掉并赋予材质就可以了。

第二种方法：

1、 显示曲面：在Civil3D中创建一个地形曲面；

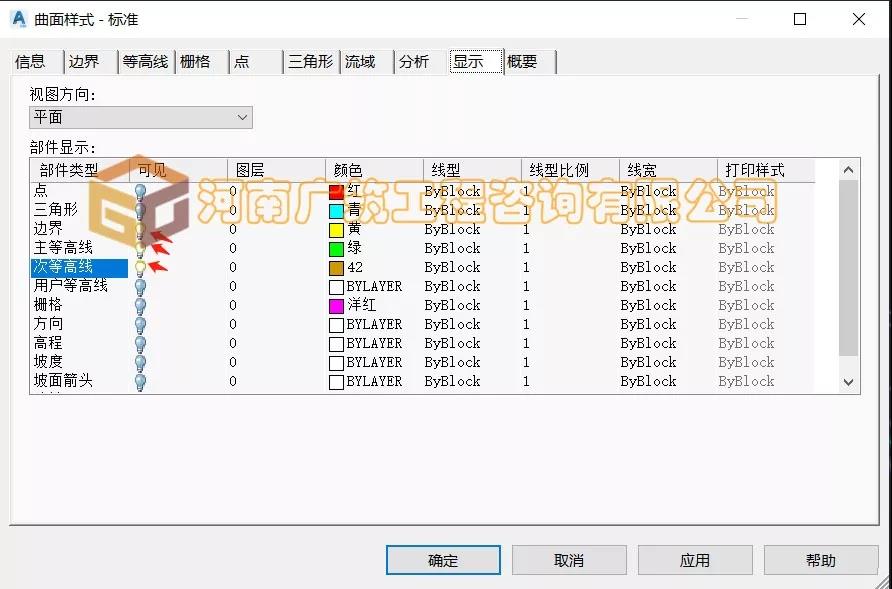

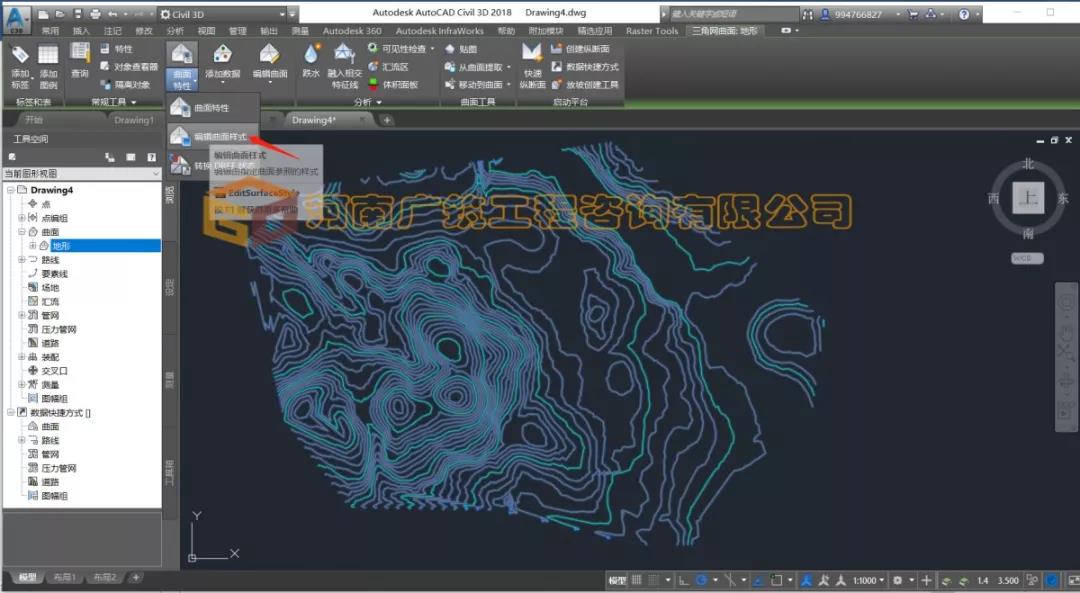

2、 编辑曲面：选择到我们创建的地形曲面，点击选择曲面特性里的“编辑曲面样式”，在显示里面将边界、主等高线、次等高线的可见打开；

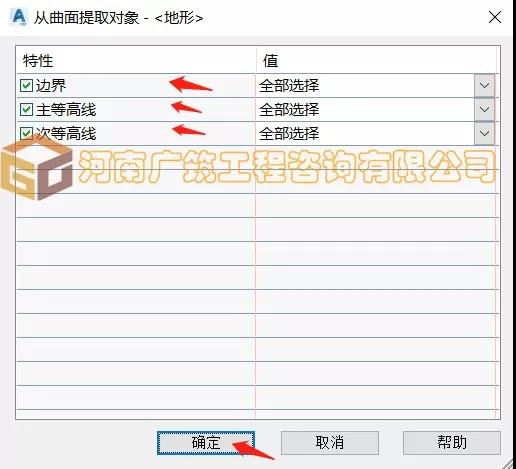

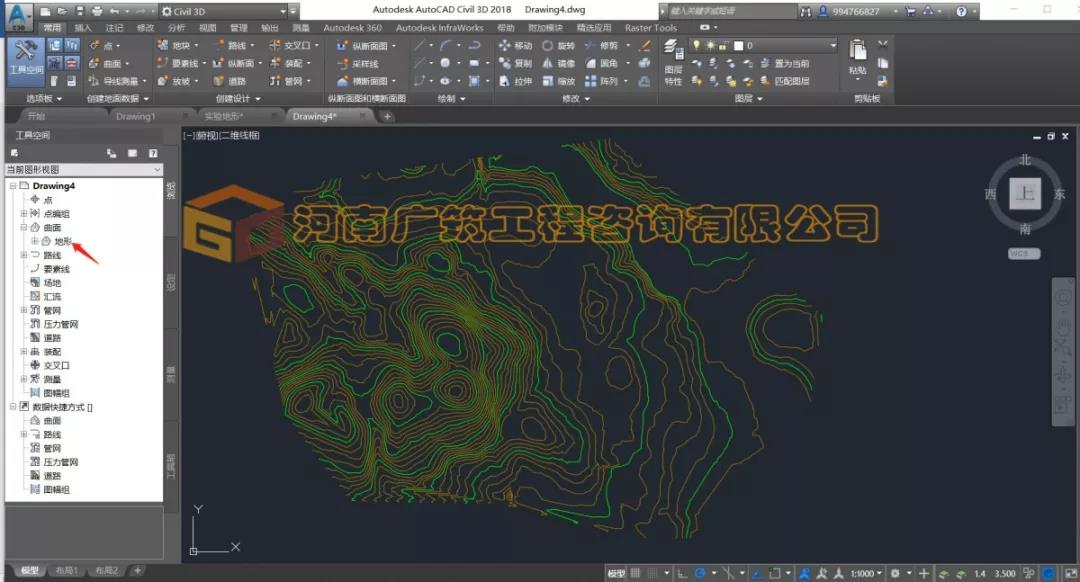

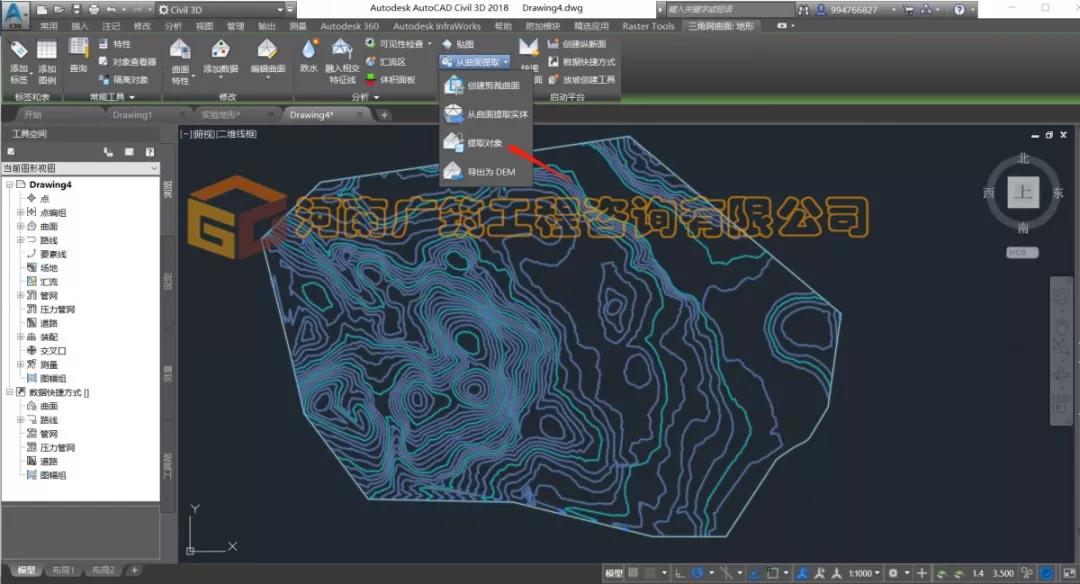

3、 提取等高线：选中曲面，可以看到上方工具栏的从曲面提取命令里面的提取对象，选择提取对象为边界、主等高线、次等高线；

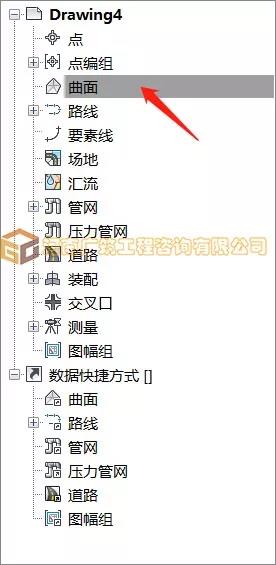

4、删除曲面并保存文件：在工具空间的浏览选项版内找到开始创建的地形将它删除，然后保存文件；

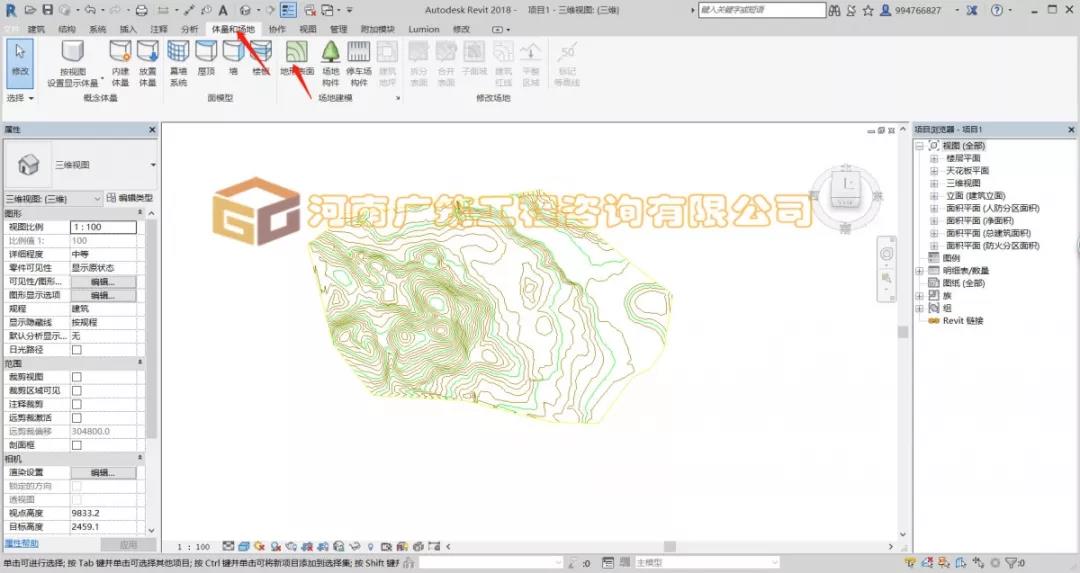

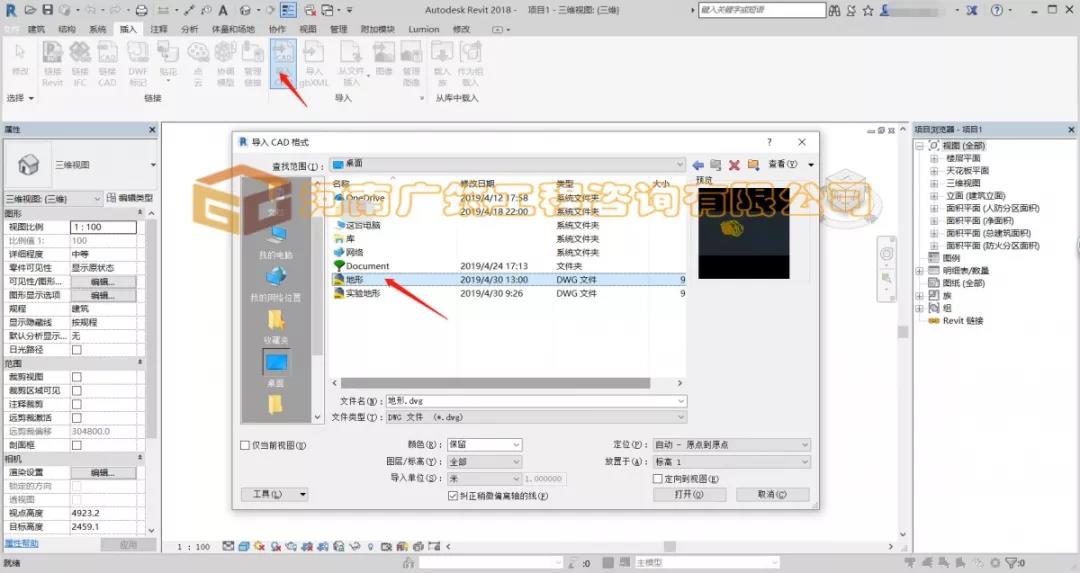

5、 Revit中导入地形：插入我们保存的地形文件，导入到Revit；

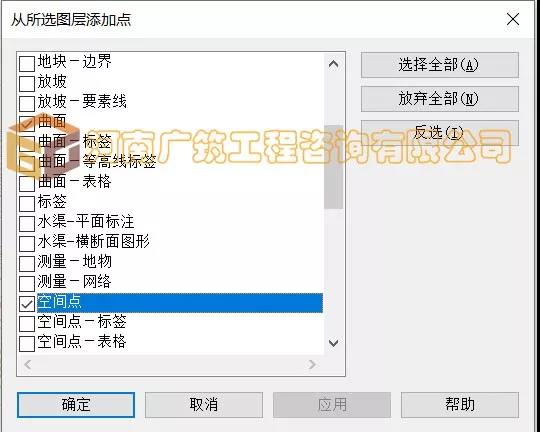

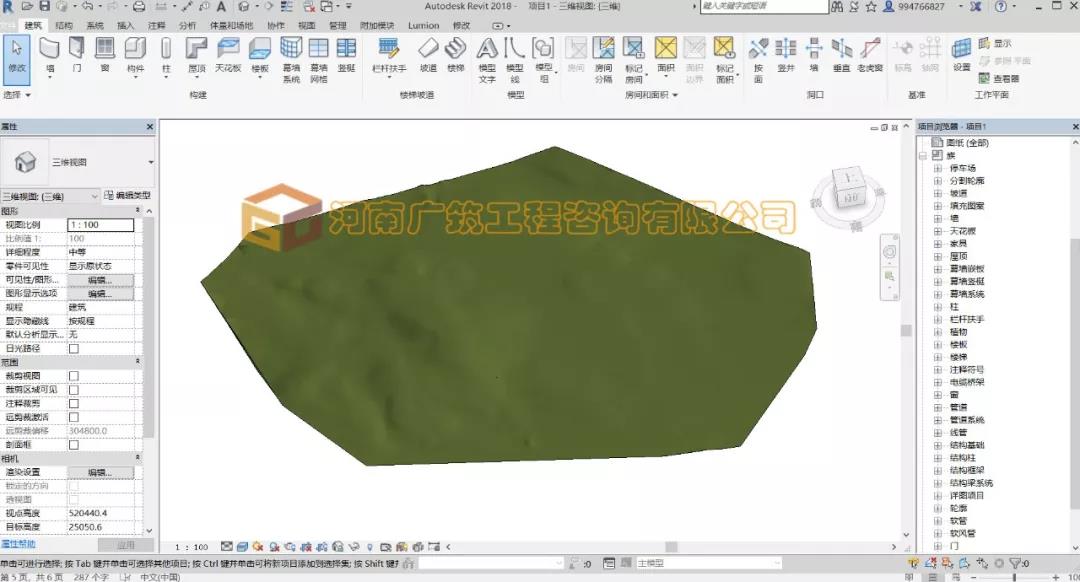

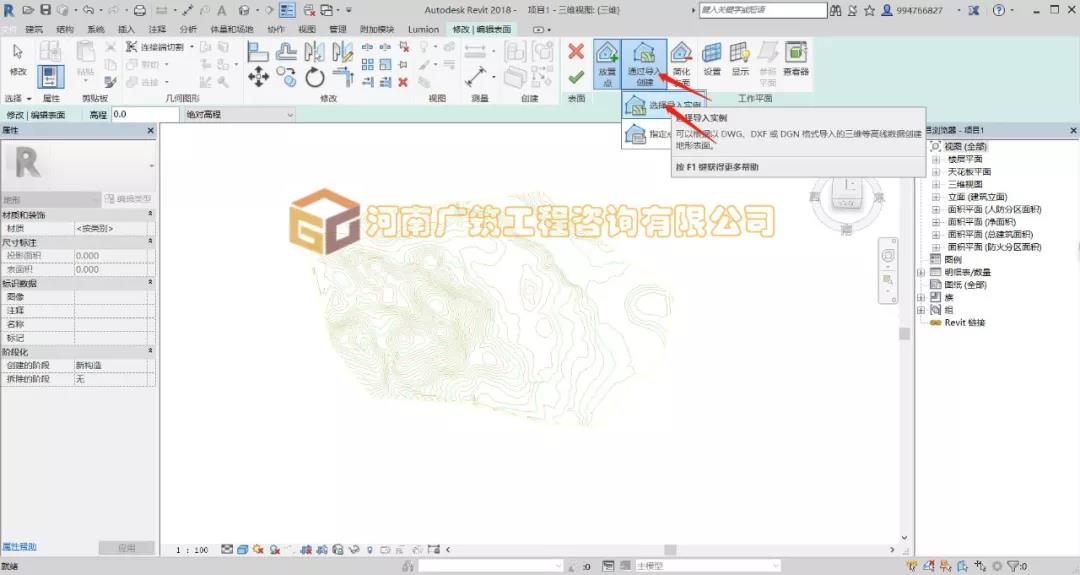

6、 生成原始地形：在体量与场地中选择地形表面通过导入创建选择导入实例（选择我们需要的一些选项）这时候就可以得到我们想要的原始地形了。

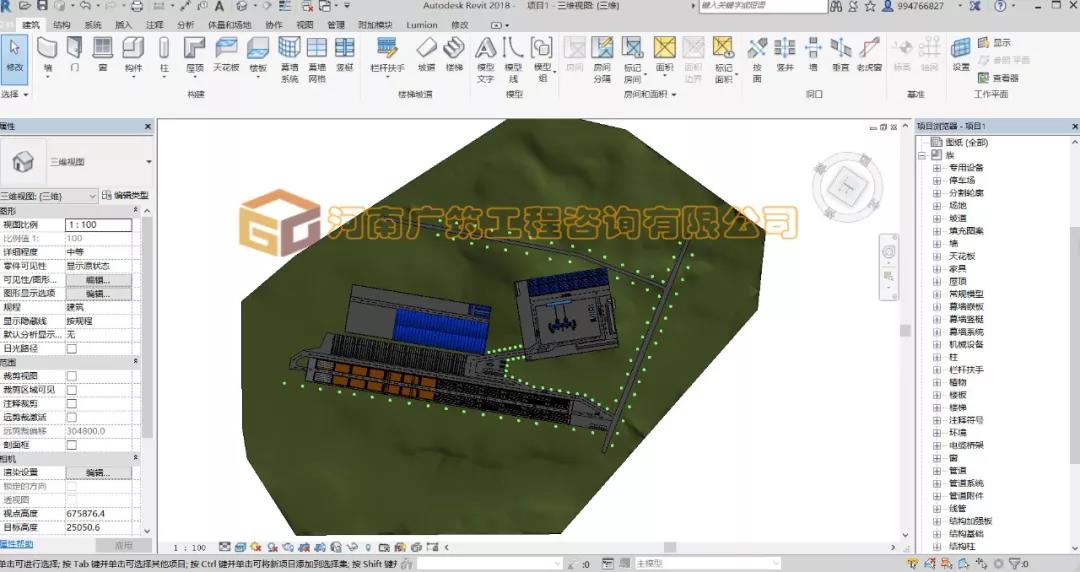

得到我们想要的地形后，这时就可以将模型与现场实景相结合：我们可以在得到的原始地形上进行模型的创建，使模型与现场实景相结合（此处未进行贴图，想要更加真实的视觉效果也可以在此进行贴图）

友情提示：Civil3D编辑后的格式为DWG，可以像其他CAD文件一样直接导入Revit，但是当文件过大时往往会造成数据的丢失或者不成功。（所以需要我们在保存地形文件时只保存我们需要的一种地形数据就可以了）

（文章来源：广筑BIM）
