本文旨在探讨如何优化在CAD软件中绘制棘轮的操作步骤。通过合理的规划和工具的使用，工程师和设计师可以提高效率并减少错误几率，大大缩短项目的完成时间。以下将详细介绍一系列经过精心整理与优化的步骤，帮助用户在CAD软件中更加高效地创建出符合规范的棘轮设计。

在进行棘轮绘制之前，最重要的是做好**准备工作**。良好的准备不仅仅限于物理设备的检查，还包括软件环境的设置和所需材料的收集。首先，确保你的计算机满足运行CAD软件的最低系统要求，并且你的软件版本是最新的，这样能够避免因系统不兼容而出现的问题。接下来，搜集所有相关的设计资料，包括但不限于已经存在的棘轮设计图、项目需求文档以及行业标准手册。

创建新项目

是绘制棘轮的第一步。在CAD软件中，新建一个项目文件夹，以便于后续的存储和管理。在新项目中，可以根据需要设置单位和标尺，确保在设计过程中保持正确的比例。接下来，创建一个新的2D草图，并选择合适的坐标系，这为后面的3D建模奠定基础。

初步草图

阶段，建议先绘制棘轮的基本外形轮廓。使用线条、圆弧等基本工具，将主要结构勾勒出来，注意保证各部分的连接点清晰明确。在这个过程中，可以借助网格对齐工具，使得线条的排列更加精准。有了基本的造型后，可使用镜像工具来确保棘轮的对称性，从而减少绘制时间和提高设计精确度。完成基本轮廓后，进入到

参数化设计

阶段。这里的关键是定义一些重要的尺寸变量，比如棘轮的直径、厚度、齿数等。这些参数将直接影响最终产品的性能和应用场景。合理设定参数不仅能增强设计的灵活性，也使得后续的修改变得更为简易，只需调整参数即可实现整体设计的变化，而无需重新绘制。随着参数化设计的完善，下一步进入

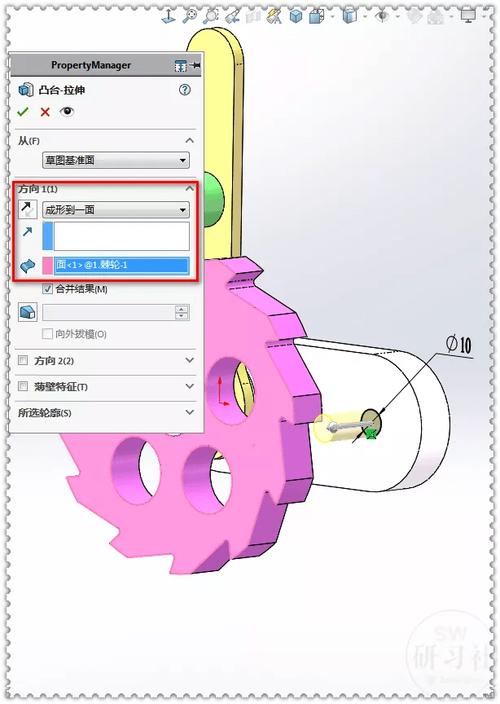

3D建模

阶段。切换到3D视图，运用拉伸或旋转命令将2D草图转化为3D实体。此时，需要特别关注棘轮齿的细节处理，采用修剪和填充等工具来优化齿的形状，以满足机械传动的实际需求。在这个过程中，常用到的技巧是子组件的使用，通过将复杂零件拆分为简单的子组件进行单独建模，再依次组装，提升设计的可控性与细致度。在3D模型完成后，别忘记进行一次

模型校核

，以确保各个部件的误差在可接受范围内。使用CAD软件自带的测量功能，对关键尺寸进行复查。同时，施加材质与颜色，模拟真实环境下棘轮的视觉效果。如果条件允许，还可以利用有限元分析工具，对棘轮进行受力分析，以检验其在具体工作载荷下的稳定性与安全性。最后，为了使整个设计过程得到完整的展现，可以制作一套详细的

工程图纸

。从CAD软件中导出棘轮的正视图、侧视图及剖视图，标注各个必要的尺寸及技术要素。根据需要，还可以生成爆炸视图和零部件明细表，以方便生产和装配。总之，优化CAD中绘制棘轮的操作步骤，不只是追求速度上的提升，更重要的是提高设计的准确性和可靠性。通过上述方法，相信大家可以在操作上达到事半功倍的效果，从而在竞争激烈的工业设计领域中占据一席之地。
