本文概述：CAD圆环是一种常见的设计元素，在计算机辅助设计（CAD）软件中广泛应用。优化CAD圆环绘制不仅可以提高设计效率，还能确保图形的精度和美观性。

在CAD设计中，圆环是由两个同心圆组成的一种几何图形，通常用于表示孔洞、连接件或装饰元素等。在进行复杂设计时，准确地绘制和调整圆环是必不可少的一部分。这使得掌握CAD圆环的介绍及优化方法显得尤为重要。

基本概念

圆环在CAD中的创建过程通常需要指定两个参数：内径和外径。通过这两个参数，设计人员能够定义圆环的宽度和尺寸。此外，CAD软件普遍提供了对圆环参数的实时修改功能，使得设计者可以根据需求轻松改变其尺寸和位置。

创建方法

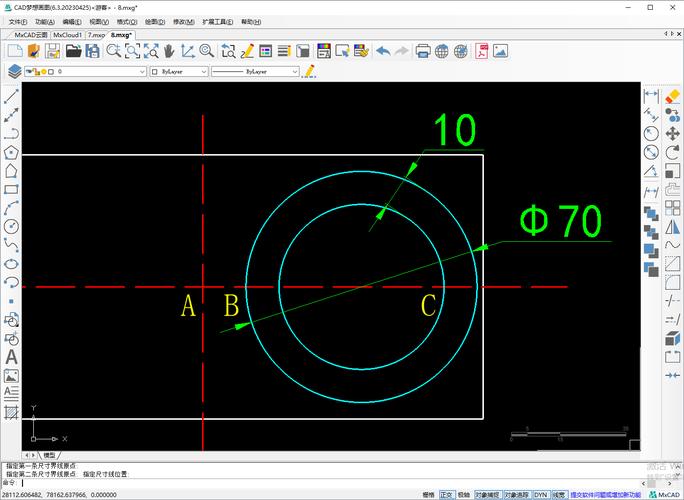

在CAD软件中绘制圆环有几种常用方法。例如，可以使用“圆”命令首先画出一个外圆，再以同心的方式绘制内圆；也可以使用“环状”命令来直接生成指定半径的圆环。这些方法各具特色，选择适合的命令可以大幅提高工作效率。

优化策略

优化CAD圆环设计主要集中于以下几个方面。首先，通过设置合理的图层和颜色属性，可以让圆环在复杂图纸中更易识别。其次，是利用参数化设计技巧，例如定义可变的半径以适应不同设计要求。第三点，是采用约束条件来确保圆环在关系变化时保持其逻辑一致性。此外，通过制定标准化的模板与格式，可以减少重复性操作并提升整体设计质量。

图形细节

当设计需要非常精确的图形细节时，注意设置合适的单位和比例是十分重要的。对于小尺寸的圆环，建议使用毫米作为单位，而对于较大结构则可以使用米或其他适当单位。在设计之初就明确好这些标准，可以避免后期的大量调整。

高效绘制

提高CAD圆环的创建效率是许多设计师关注的重点。这里提到的一个有效方法是利用脚本或宏命令来进行批量处理，以减少手动操作，实现自动化流程。例如，对于需要多个相似圆环的情况，编写一个简单的代码可以快速复制并调整每个圆环的参数，节省大量时间。

错误排查

在设计过程中难免会遇到一些问题，例如圆环与其他对象冲突或不符合图纸标准等。在这种情况下，使用CAD软件提供的分析工具来检查冲突或误差是解决问题的好策略。尤其是对于涉及多个组件的复杂设计，通过对照模型和图纸，可以及时发现和修正潜在的问题。

最终输出

完成设计后，导出图纸是最后一个步骤。优质的CAD软件通常支持多种格式的导出，如PDF、DWG等，使得交流和进一步加工更加便利。确保输出文件的质量和兼容性是设计成功的重要一环。综上所述，CAD圆环的介绍及优化方法不仅涵盖了其基础知识，同时也提供了一系列改善设计效率和质量的策略。掌握这些技术可以显著提高设计者的工作产出，并为项目的成功奠定坚实的基础。
