在计算机辅助设计（CAD）软件中，多线段（Polyline）是一种常用的绘图对象，它可以由任意数量的线段和弧段组成。为了方便设计人员对多线段进行编辑和修改，CAD软件提供了多种命令和工具。本文将详细介绍这些编辑命令及其使用方法，以帮助用户高效地操作多线段对象。

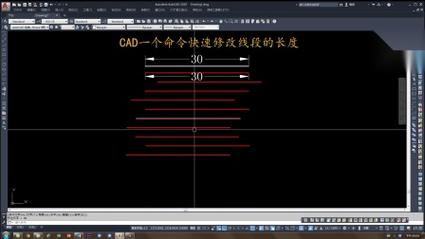

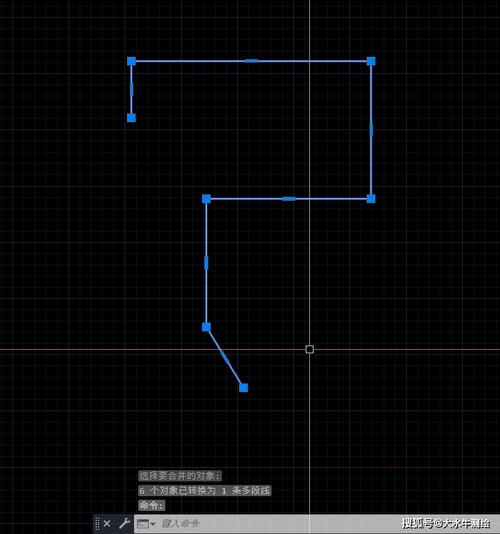

多线段对象在设计过程中具有灵活性和实用性，它不仅可以简化复杂图形的创建过程，还能够通过一系列编辑命令，实现对单个或多个线段的精确控制。这些命令包括**编辑多线段（PEDIT）**、**合并多线段**、**分割多线段**、以及**调整线宽**等。### 编辑多线段（PEDIT）在大多数CAD软件中，编辑多线段的命令是`PEDIT`。这个命令是用于修改并优化多线段的基本工具。通过启用`PEDIT`，用户可以转化普通的线条为多线段，同时也可以对现有的多线段进行各种调整。这些调整包括添加顶点、删除顶点、合并平行线段，以及转换线段为平滑曲线等。1. **开启编辑模式**：输入命令`PEDIT`后，选择需要编辑的多线段对象。软件界面上会出现一组编辑选项供选择。 2. **合并线段**：在编辑模式下，可以选择“合并”选项，将多个独立的线段合并成一个连续的多线段。选择要合并的线段后，根据提示完成操作。3. **顶点编辑**：用户可以通过增加或删除顶点来改变多线段的形状。在“编辑顶点”选项中，系统允许移动、增加或删除特定的顶点，从而改变多线段的路径。### 合并多线段合并多线段指的是将多个独立的线段连接成一个整体的多线段对象，这在处理大量连通的线段时尤为有用。执行合并时，可通过以下步骤：- 首先，确保所有要合并的线段都是端点相接的，然后选择命令`JOIN`。 - 选择起始线段后，通过拖动选择框或逐一点击来选择其他线段。确认选择后，软件会自动将它们合并成一个连续的多线段。### 分割多线段分割多线段功能使得用户可以在指定的位置将一个完整的多线段拆分成两个或多个独立的部分。该功能通常与`BREAK`或`TRIM`命令结合使用。- 使用`BREAK`命令：指定多线段中的两个点作为断点，软件将在这两个点之间进行断开操作，将多线段拆分为两部分。- 使用`TRIM`命令：则可通过选择裁剪边界，直接切掉超出边界的多余部分，并进行分割。### 调整线宽调整多线段线宽十分重要，因为不同的设计需求可能要求不同的视觉效果。通过更改线宽，设计师能够突出显示特定部分或者模拟实际世界中的不同材料厚度。- 使用`PROPERTIES`面板：选择特定的多线段后，通过属性面板更改其全局宽度（Global Width），即可实现包括起始宽度（Start Width）和结束宽度（End Width）的统一调整。- 独立设置线段的不同宽度：这种细节化的设置可以通过`WIDTH`命令来实现，允许用户在同一多线段中表现出不同的宽度变化。总之，充分运用CAD中多线段的编辑命令，可以极大提高设计工作的效率。无论是对多线段的整体合并、局部分割，还是单纯的线宽调整，各种编辑工具的综合应用都能帮助设计师在保持设计精确性的同时，更加灵活地实现创作目标。通过熟练掌握这些编辑操作，用户能够有效地应对复杂的设计任务，达到预期的设计效果。
