本文概述：在CAD设计中，半圆的绘制是一个常见且重要的操作，尤其是在机械设计、建筑规划和其他工程领域中。掌握正确的方法和技巧，能够提高设计效率，并确保最终图纸的精确性和专业性。

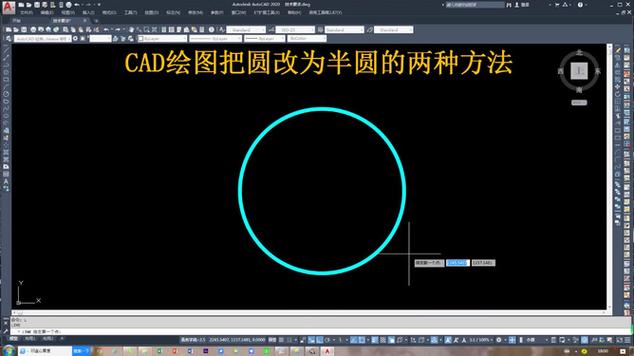

在使用CAD软件进行设计时，绘制基本的几何形状如**h3**半圆**h3**可能看似简单，但实际操作时需要注意多个细节以保证绘制的准确性。以下是关于如何在CAD中绘制半圆的详细说明，包括步骤、技巧和常见问题的解决方案。首先，在启动CAD软件后，需要选择“绘图”选项来进入绘图界面。在绘画工具中找到圆形工具，这是进行半圆绘制的基础。圆形工具通常有多种模式可供选择，比如以中心点和半径绘制、两点之间绘制或以三点生成圆等方式。为了绘制一个半圆，我们通常先绘制一个完整的圆，然后通过裁剪或修剪工具进行调整。接下来，选择合适的单位和比例。确保当前工作环境中的单位设置与项目要求一致，这样可以避免因单位差异导致的尺寸误差。合理的比例设置也能让图纸的显示更加清晰，便于后续的修改和审阅。绘制完整的**h3**圆形**h3**后，使用修剪工具对圆进行裁剪以得到半圆。选择“修剪”命令后，根据需要，可以使用一条水平线或垂直线作为裁剪参考。将参考线放置在圆形的中央位置，然后选择裁剪掉不必要的部分，从而形成半圆。这一步骤中，确保裁剪线的位置正确，以免影响到半圆的大小和形状。此外，还可以通过直接使用半圆的绘制功能快速生成半圆。部分CAD软件提供了专门的半圆选项，此类功能一般位于圆形工具菜单下。此方法简化了步骤，但同样需要对参数进行设置，如确定半圆的半径以及其方向和位置。根据需求调整这些参数，以获得符合要求的半圆形态。在制作完成后，检查半圆的尺寸和位置。这一步对于确保所绘制的半圆符合设计要求至关重要。在CAD软件中，可以使用测量工具来校验半圆的半径、起始和终止角度，确保它们与设计规格相符。如果发现任何偏差，及时使用修改工具进行调整。最后，为保证图纸质量，还应考虑到半圆在整个设计中的作用和效果。在许多情况下，半圆作为一种辅助形状存在于更复杂的几何结构中。因此，它的精确性和对称性可能会影响到整体结构的稳定性和视觉效果。为了这一目的，确保每一个细节都经过认真的审查和确认。总结而言，尽管在CAD中绘制半圆看似简单，但其背后涉及多方面的考虑。从选择工具、单位设置，到裁剪和最终检查，每一个步骤都需要精细处理。此外，结合使用不同的软件功能，合理运用技术手段，会显著提升工作效率并确保设计的质量。通过不断练习和学习，可以进一步提升个人的CAD绘图技能，成为一个更加专业的设计师。希望这篇指南能够为您在CAD设计中提供有用的帮助和启示。
