本文概述：在使用CAD软件打印1:100的图纸时，需要对测量单位、比例设定、打印设置等各个环节进行精确的调整，以确保输出结果符合设计和施工要求。

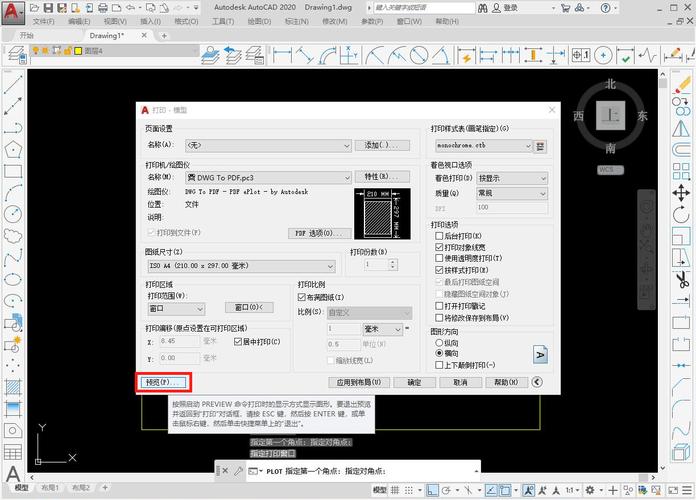

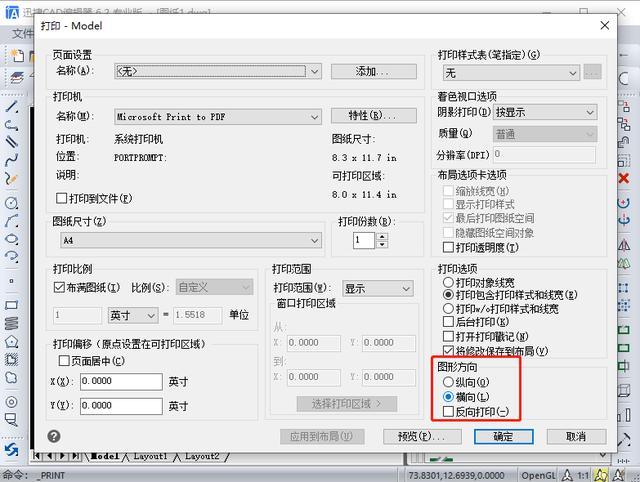

在进行CAD图纸打印之前，首先要确认绘图的**测量单位**是否正确。通常情况下，建筑图纸会以**毫米**或**米**为单位来进行绘制。因此，在开始绘图前，务必在CAD软件中检查和设置好合适的单位，以免出现尺寸上的偏差。接下来，我们需要设置**图纸比例**。对于1:100的图纸，这意味着图上1个单位代表实际中的100个单位。这种比例常用于建筑设计中，因为它可以在一张A3或A2大小的纸上清晰地呈现出完整的建筑平面图。在CAD中，你可以通过"缩放（Scale）"命令来对图形进行缩放，以保证最终打印输出能够实现1:100的效果。在设置比例之前，确保你的**模型空间**已经准备好，并且所有的对象都按实际尺寸绘制。然后，你需要进入**布局空间**进行进一步的配置。在布局空间中，创建一个新的视口并调整其大小，以便显示所需的图形部分。通过将视口的缩放比例调整为1/100，你可以实现1:100的比例显示。接下来是**打印设置**部分。打开“页面设置管理器”，选择你需要调整的布局，然后单击“修改”。在弹出的对话框中，有几个关键选项需要设置。首先是“打印设备”，选择适合的打印机或将文档输出为PDF格式。接着，在“图纸尺寸”和“打印区域”中选择合适的尺寸，比如A3或A2，这取决于你的需求和实际输出设备的能力。在“绘图比例”部分，将“单位”设置为1:100。这里需特别注意，如果在这个对话框中没有看到1:100的选项，可以手动输入来定义自定义比例。确保预览窗口中显示的内容符合期望的打印结果。值得一提的是，各种层和线型比例也是影响打印效果的重要因素。在打印前，审查每个**图层**的状态，确保只有需要的图层处于开启状态，不必要的信息或辅助线应该隐藏。同时，检查**线型比例**，使其在1:100的比例下仍能保持清晰可辨。如果某些线条过于细小，可以考虑增粗它们的显示或打印线宽，使得打印结果更加明显。另外，千万不要忽略**字体大小**的设定。文字在不同的比例下可能会变得不易阅读。在设置文本样式时，建议使用相对较大的字体，以便在缩放至1:100比例后仍能保持良好的可读性。在一切设置完成后，进行一次**预览**打印是非常有必要的。通过预览功能，可以提前发现任何可能出现的问题，比如位置偏移、比例不符、图层遗漏等。根据预览结果，对设置做出相应的调整，直到满足要求为止。最后一步是执行实际**打印操作**。为了确保高质量的打印结果，选择适合的纸张和打印墨水类型，同时校验打印机的状态以避免技术故障。总结而言，通过对CAD软件的详细设置以及对各种打印参数的调整，如单位、比例、图层和字体，能够有效地实现图纸的1:100打印要求。掌握这些技术不仅可以提高工作效率，还能让设计意图在图纸上完美呈现，进而支持项目的顺利实施。
