简单实心三角形的CAD绘制技巧

发布:中文网小编X 浏览:12人 分享
发布于:2025-05-24 16:00

简单实心三角形的CAD绘制技巧 - BIM,Reivt中文网

本文概述:简单实心三角形的CAD绘制技巧主要涉及如何利用CAD软件创建精确的几何图形,并包括了使用不同工具和方法以提高设计效率和准确性。

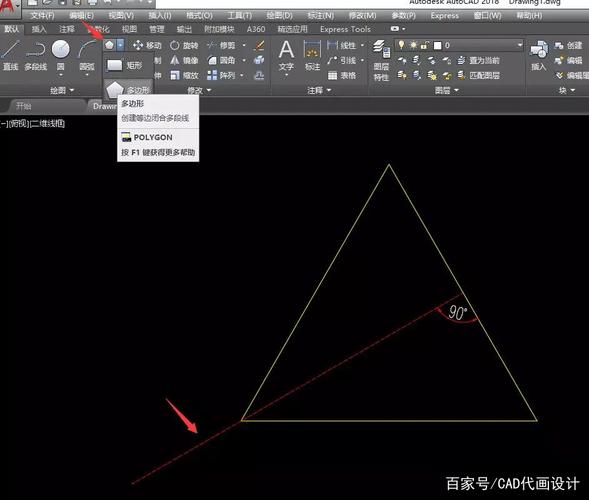

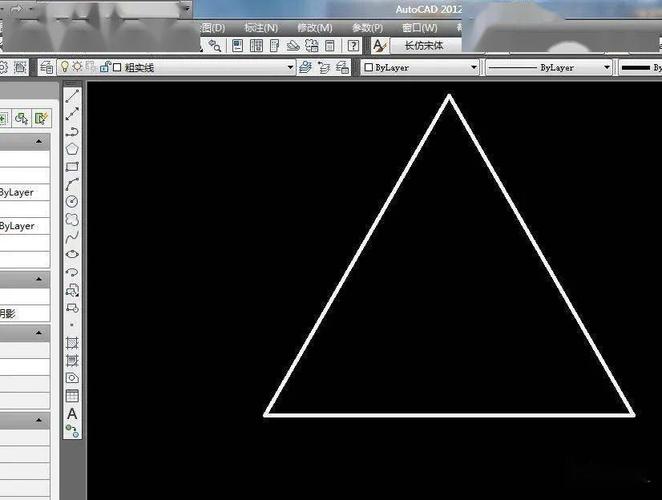

在计算机辅助设计(CAD)中,绘制一个简单的**实心三角形**似乎是一项容易的任务。然而,为了确保几何精准以及绘图质量,我们必须掌握一些特定的技巧和方法。首先,了解CAD软件的基础功能是至关重要的。在这里,我们将探讨如何使用这些功能来有效地绘制一个实心三角形。首先,启动你的CAD软件,并创建一个**新项目**。为了开始绘制,你需要选择“绘图”工具中的“多边形”选项。这通常可以在软件的工具栏或命令窗口中找到。此时系统会提示你输入所需的边数——输入“三”,因为我们要绘制的是一个三角形。接下来,指定绘制的起始点和半径大小。半径决定着三角形的尺寸,因此根据需要调整这一参数。当三角形的**多边形边**框完成后,下一步是填充它以形成实心效果。选择“填充”或“区域填充”工具,这是CAD软件中用来实现图形内部填充的重要功能。按照提示,选择填充的样式和颜色。注意,如填充不当可能会影响整个图形的视觉效果,因此适当选择符合项目整体风格的颜色是非常重要的。接下来,我们讨论在绘制过程中可能遇到的一些细节问题以及解决方案。一个常见问题是控制**三角形的方向**。有时候默认设置的三角形方向并不是我们想要的,这就需要对其进行旋转处理。使用“旋转”工具,通过选择参照点或者输入具体的旋转角度来精确调整三角形的朝向。此外,对于一些高级用户来说,掌握快捷键和CAD命令行操作同样不容忽视。这不仅能够显著提升工作效率,而且对于复杂的工程绘图尤为必要。例如,使用命令行输入“PLINE”指令快速实现多边形绘制,通过参数配置能更加灵活地调节图形各项属性。而如果你的项目要求一个有明确尺寸的三角形,则可以使用地下的“测量工具”来设置精确的**边长和角度**。例如,在某些建筑或机械设计项目中,精确的几何尺寸能影响多个后续环节,所以在初次绘制时确保尺寸的正确性是避免后期修改的重要步骤之一。保持设计文件的组织性也是一种有力的技巧。在大型项目中,妥善管理你的层、标注及参考图能极大地减少混乱,提高团队协作的效率。建议使用“图层管理器”对每个新的绘图元素进行合理分配,使得图形结构一目了然。最后,随着技术的发展,现在许多CAD软件都支持与其他设计程序集成。因此,学习如何导入或**导出图形文件**,以使得不同平台上的图形兼容性达到最佳状态,也是现代CAD设计师必备的技能之一。综上所述,简单实心三角形的绘制虽然基础,却包含了多个方面的学习内容。从工具使用到文件管理,再至跨平台兼容,每一个环节都可能影响最终产品的质量。通过不断的实践和积累经验,这些技巧将成为任何有志于CAD领域发展的专业人士的重要资产。
