本文概述：在CAD中绘制圆的切线是一个常见且基础的操作，通过掌握这一技巧，用户可以在设计过程中提高精度和效率。以下内容将详细介绍如何在CAD软件中绘制圆的切线，包括步骤、工具以及一些实用小贴士。

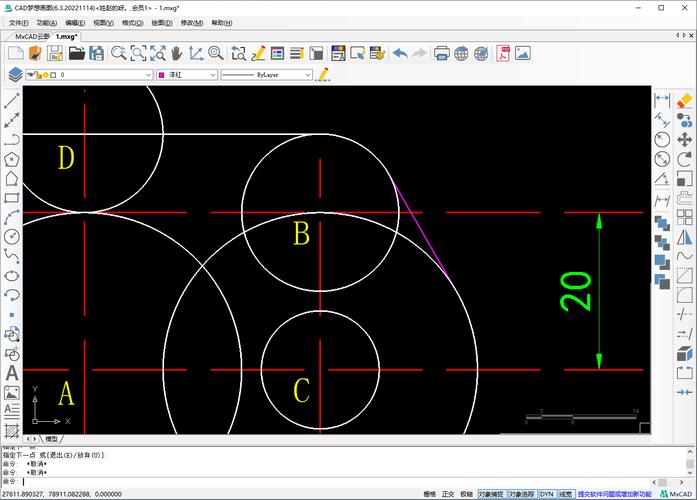

在计算机辅助设计（CAD）中，**圆**和**切线**是两个基本元素，这些元素对构造复杂的图形结构至关重要。理解如何精确地绘制这些几何形状可以极大地提高设计的效率和准确性。本文将引导您逐步了解如何在CAD中绘制圆的切线。首先，我们需要理解什么是**切线**。从数学上讲，切线是仅在一个点与曲线相交并且在该点具有相同斜率的直线。对于圆来说，切线与圆唯一相交于圆的一个点，该点称为**切点**。要在CAD中绘制圆的切线，可以采用多种方法，具体取决于所使用的软件版本和个人喜好。以下是其中一种常用的方法：1. **选择工具**：开始之前，确保你已经打开了CAD软件，并加载了相关项目文件。通常在菜单栏或工具栏中，你会找到诸如“直线”、“圆”或“切线”的选项。选择“直线”工具，将其用于绘制切线。2. **定位圆**：如果尚未创建圆，请使用“圆”工具来绘制一个标准圆。在命令行输入适当的指令，或者通过图形界面直接绘制。3. **识别切点**：为了绘制切线，你需要知道圆上的哪个点将作为切点。某些CAD软件提供了自动捕捉功能，使它们能自动识别圆的边缘，方便用户确定切点。此外，也可以手动指定一个点作为切点。4. **绘制切线**：现在，使用“切线”功能（有些CAD程序可能会将其称为“切线命令”），点击选定的切点，再次选择外部的参考点，以确定直线的方向和长度。这样便完成了一条切线的绘制。5. **调整和完善**：在切线绘制完毕后，你可以移动或者调整它们以适应特定的设计需求。在某些情况下，您可能需要更多的切线以形成某种构造。这时，你只需重复上述的过程。当我们在CAD中进行复杂的设计时，能够理解和应用切线的理论及其绘制方法至关重要。**精度**是CAD应用中的一个关键因素，因此，利用好软件自身的智能捕捉功能或其他辅助工具，可以提升工作效率并减少误差。此外，有几点建议可以帮助你更好地掌握这一功能：- **熟悉软件**：不同的CAD软件有各自不同的接口和功能设计。花时间去了解你正在使用的软件，尤其是它的基本工具和快捷命令，会让你的工作更加顺畅。 - **多看教程**：网络上有许多视频和文本教程能够演示具体操作步骤。通过这些教程，可以加深对每个步骤的理解。 - **练习实践**：无论理论多么扎实，实践才是掌握技能的关键。在学习绘制圆的切线时，多做练习题，尝试不同的场景以积累经验。最后，它也是构建**几何关系**和设计各种工程草图的基础。因此，通过不断学习和练习，不仅能提高你的CAD技能，还能增强综合设计能力。在这个过程中，保持耐心和持之以恒的态度尤为重要。希望本文对你在CAD中绘制圆的切线有所帮助。
