本文概述：使用CAD绘制门弧是一个需要掌握基本技巧的过程，涉及如何设置绘图工具、选择合适的命令以及精确控制弧线参数等步骤。

在使用计算机辅助设计（CAD）软件进行建筑设计或室内设计时，绘制门弧是一个常见且重要的任务。门弧可以为整体设计增添柔和的轮廓，同时也是实际施工中的关键元素之一。要熟练绘制门弧，首先需要对CAD软件有基本的认识，然后遵循一些步骤来实现精准和高效的绘制。

设置绘图工具

是第一步，这通常包括选择合适的图层、颜色、线型和线宽。这些设置不仅影响视觉美观，还关系到后续操作的便捷性。例如，在处理多种设计元素时，通过将门弧置于单独的图层，可以方便地隐藏或锁定其他图层以专注于弧的绘制。接下来，选择一个合适的命令对于门弧的绘制至关重要。在CAD中，有几种常用的命令可以帮助创建弧线，例如“ARC”命令或“CIRCLE”命令。对于门弧绘制，

ARC命令

可能是最直截了当的工具，因为它允许用户通过指定起点、中点和终点来定义弧线。同时，“ARC”命令能够根据不同需求灵活调整弧线的半径、角度甚至弧长。在开始绘制前，明确弧的

尺寸和比例

是必要的。准确的数据能确保最终图纸符合设计要求，并避免因不合格尺寸而导致的返工。这通常需要与结构工程师或建筑师沟通，以确定理想的弧尺寸。输入这些数据时，要注意单位的一致性，例如毫米或英寸，以保持整个设计的协调。接下来，在操作过程中，使用CAD中的

精确控制选项

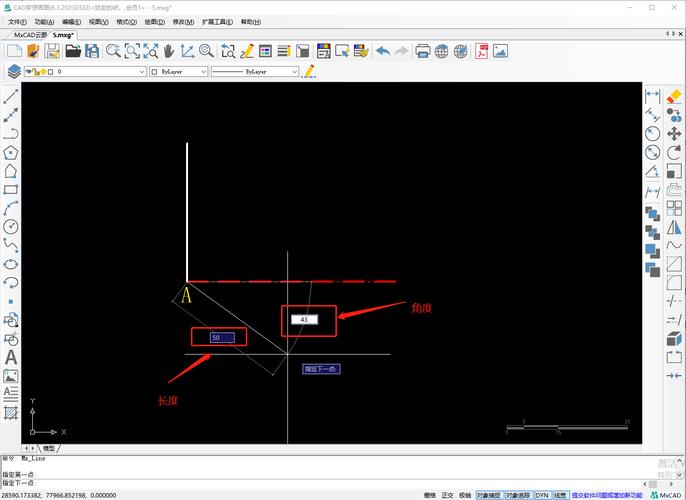

非常重要。这包括使用捕捉功能、网格对齐以及动态输入等工具。捕捉功能可以帮助定位起点和终点，确保弧线与墙体或其他结构的连接部位无误差，而网格对齐则使整个设计在视觉上更加整齐美观。绘制完成后，检查设计的

完整性和协调性

。这一步通常包括审阅弧线是否与其他设计元素自然融合，比如门框或窗户的位置。此外，还需确保弧线在施工现实中可实现——是否过于复杂、是否需要特别的施工技术等问题都应提前考虑。这可以通过模拟程序或与施工团队交流来得到解决。最后，为了保证设计的质量和可实施性，可以使用CAD中的

分析工具

。这些工具能够模拟门弧的实际使用情况，检测潜在的结构问题或不合理之处。通过分析工具，可以及时发现并修正错误，从而优化设计方案。总之，通过以上步骤，我们能够在CAD中成功绘制门弧。尽管这一任务需要一定的耐心和细节把控，但通过熟练运用CAD软件及其各类工具，设计师可以更为轻松地实现设计目标，创造出功能与美感兼备的建筑作品。不论是建筑设计初学者还是经验丰富的专业人士，掌握CAD绘制门弧的技能都是提升工作效率和设计水平的重要途径。
