本文概述：本文将详细介绍如何在CAD软件中绘制道路土方断面图，帮助工程师和设计人员更有效地使用这一工具进行工程项目的规划和分析。

在使用CAD绘制道路土方断面图时，有几个关键步骤需要注意，以确保你的设计准确且符合项目要求。首先，需要准备相关的基础数据，包括道路的中心线、设计标高、以及周围地形的数据。这些数据通常来源于现场勘测或者已有的地形图。接下来，你需要在CAD软件中设置合适的工作环境。确保你使用的是工程制图标准，并调整单位、比例等参数以符合项目要求。在大多数情况下，道路土方断面图会选择使用米作为单位，比例可以根据图纸大小进行调整。

中心线绘制

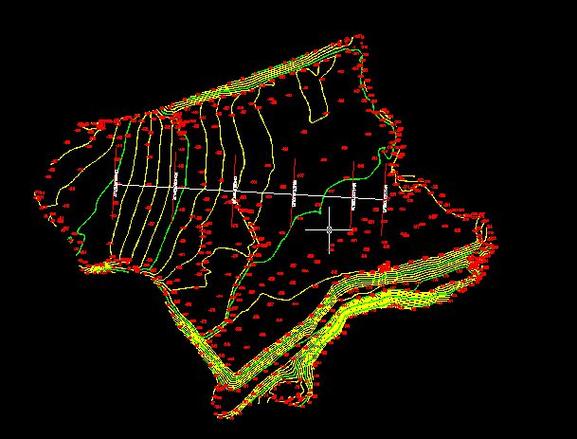

是整个过程的第一步。道路中心线通常是由多段线构成，可以通过导入已有的线性数据或者手动输入各个点的位置来实现。在CAD中，使用命令如LINE或PLINE可以轻松完成这一步。在绘制中心线时，确保其精确地反映实际路线，并与设计标高相符合。一旦中心线确定，就可以开始创建断面图。断面图是展示特定位置横截面的工具，能够显示该处的纵向高程变化以及地形特征。为了创建断面图，通常需要沿着中心线每隔一定距离放置断面位置，比如每20米一个断面。这些断面位置可以通过CAD中的OFFSET命令来生成参考线。

绘制地形横断面

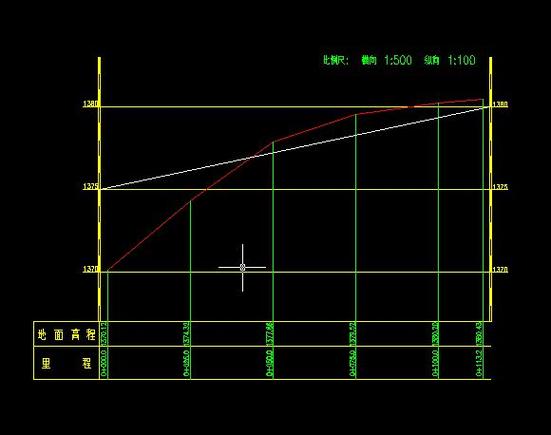

是接下来的步骤。你需要根据地形数据来绘制每一个断面的自然地形线。如果有数字地形模型(DTM)或其他形式的数据，这一步可以通过导入数据并自动生成横断面来简化。在没有现成数据的情况下，则需要手动输入地形变化点，并通过曲线连接这些点来形成地形线。随后是绘制设计横断面，它通常是需要建造的道路结构。根据设计标准和规范，绘制设计横断面的内容可能包括路面、边坡、排水设施等。在CAD中，通过COPY命令复制自然地形线，并使用OFFSET, TRIM及EXTEND等编辑工具调整线条以反映设计细节。对于土方计算的需求，在断面图中还需要标记填土和挖土区域。这通常通过颜色或填充模式来区分。在CAD中，可以利用HATCH或GRADIENT工具来实现这一效果，使得图纸易于阅读和分析。最后，当所有断面图都完成后，建议对总体图纸进行细节检查和调整，以确保所有元素准确无误。这包括检查是否遗漏了任何重要信息，如标注、层次线，以及其他施工要求。此外，要确保图纸整体布局美观且专业，方便进一步的审阅和修改。总结来说，使用CAD绘制道路土方断面图是一项需要综合考虑许多因素的复杂任务。通过合理利用CAD的功能，结合精确的地形和设计数据，能有效提高工作效率，降低错误风险，为工程项目提供可靠的规划设计支持。
