本文概述：在CAD中绘制一个与两个圆相切的圆是一个常见的几何问题，这需要对CAD工具有一定的了解和掌握基本的几何概念，以及使用特定的命令和步骤来实现这一目标。

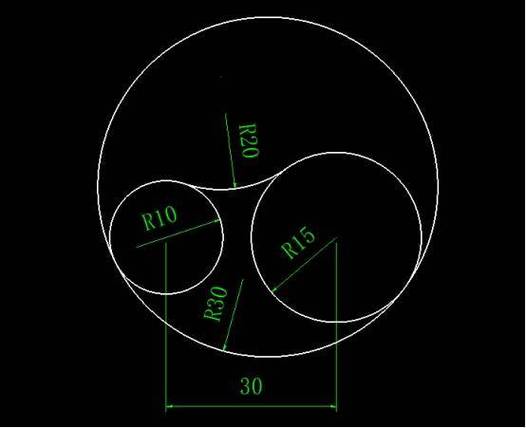

在使用CAD软件绘图时，尤其是在处理复杂的几何关系时，能够绘制一个与两个给定圆相切的圆可能是必要的。这项任务虽然看似复杂，但通过合理利用CAD的功能和命令，可以简化为一系列的简单步骤。在开始之前，请确保你已经熟悉CAD软件的基本操作和界面。首先，我们需要明确定义两个圆的位置。假设我们有两个任意位置的圆A和圆B。我们的目标是找到一个第三个圆C，其与圆A和圆B都相切。相切意味着圆C将接触到圆A和圆B的边界，而不与其交叉。如果用数学语言描述，这意味着圆C的半径加上或减去圆A和圆B的半径等于圆心之间的距离。

几何原理

：理解这个几何关系是成功绘制相切圆的基础。在平面几何中，如果两个圆相切，它们的中心距必须等于两者的半径之和。如果是内切，则是差。此原则同样适用于我们要绘制的与两个圆相切的圆。因此，清楚地了解并计算这几个圆的半径以及相应的中心距是至关重要的。

步骤

：1. **确定圆A和圆B的参数**： - 使用CAD工具确定圆A和圆B的中心点坐标和半径。 - 这些数据可以通过选择圆，然后查看属性窗口得到。2. **使用圆相切命令**： - 在CAD中，有些软件提供了专门的命令，如“相切、相切、半径”命令，用于创建这样的相切圆。 - 启动该命令后，通常会要求指定两个圆以及新圆的半径。3. **计算第三个圆的可能半径**： - 根据圆A和圆B的具体位置和大小，决定新圆的半径。 - 有时候，这可能需要试验不同的值以达到最佳效果，这取决于设计要求。在某些情况下，你可能希望新圆较大的与两个其他圆外切，或者较小的内切。4. **执行绘制操作**： - 输入圆A和圆B作为相切对象。 - 指定第三个圆的半径。 - CAD工具将自动计算并绘制出所需的第三个圆，使它精确地与圆A和圆B相切。5. **验证结果**： - 使用测量工具验证绘制的圆是否正确相切。 - 检查是否存在任何误差或调整的必要。

注意事项

：确保软件版本支持相关命令，因为不同的版本和类型的CAD软件可能具有不同的操作流程。在某些情况下，手动计算和绘制可能更有效率，因此也应具备手动解决几何问题的能力。通过以上的步骤，我们可以在CAD中有效地绘制出一个与两个给定圆相切的圆。实际操作过程中可能会遇到一些挑战，例如计算误差或边界条件未满足的问题，但只要遵循几何原理和步骤，并结合实验和检查，就能有效地解决这些问题。这样的方法不仅保证了设计的准确性，还有助于提高整体工作效率，为更复杂的CAD项目奠定坚实的技术基础。
