本文概述：等轴测环境是CAD（计算机辅助设计）中一种常用的绘图模式，通常用于创建三维对象的二维表示。通过这种方法，用户可以在不使用完整3D建模工具的情况下，快速地模拟物体的立体效果。这篇文章将详细介绍如何在CAD软件中设置和使用等轴测环境，以帮助用户更好地进行设计工作。

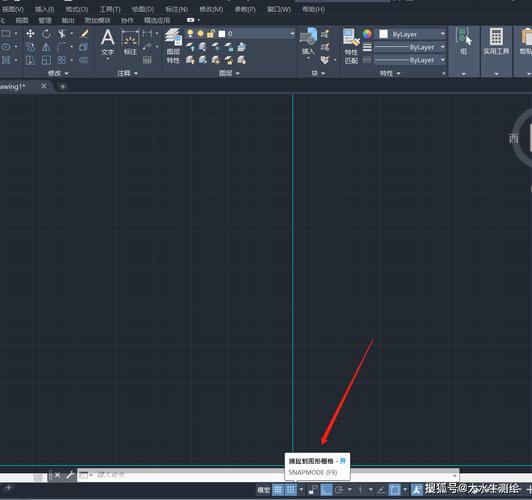

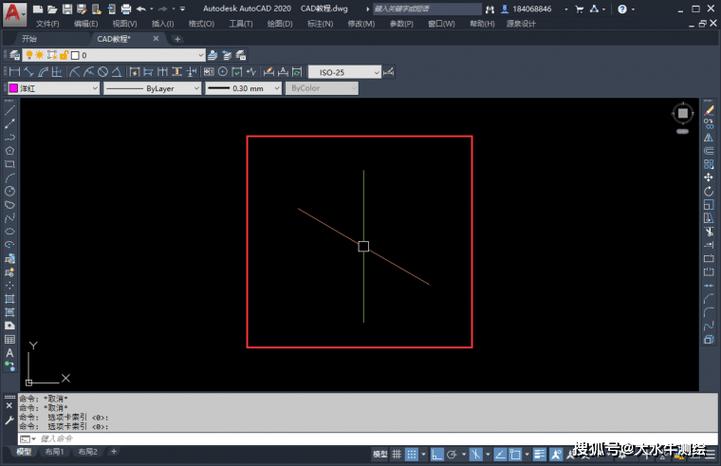

在现代**CAD**软件中，**等轴测视图**是一种独特而实用的工具，它允许设计者以一种更接近人类视觉的方式查看和创建三维物体。虽然不是完全的三维建模，但通过等轴测图，你可以在平面上对物体的长、宽、高进行合理的表达。首先，我们需要了解什么是**等轴测图**。等轴测图是以60度角相交的三个轴线所构成的图像，这种视图使得同一比例尺分别适用于所有三个方向，从而避免了透视变形问题。它特别适合用于技术图纸、建筑设计等领域，因为它能够清晰且真实地表现物体的结构。要在CAD中设置等轴测环境，首先需要切换到等轴测草图模式。在大多数CAD应用程序中，这可以通过访问“设置”或“视图”菜单来完成。例如，在AutoCAD中，你可以利用快捷键Ctrl+E或输入命令“ISOPLANE”来切换你想要的工作平面。通常，CAD提供三个等轴测平面——左、右和顶部。这些平面可以帮助你选择正确的视角进行绘制。接下来是关于如何调整**网格**和**捕捉**设置，以便更准确地绘制等轴测图形。标准的直角坐标系可能不太适合等轴测图，因此调整网格为等轴测也是至关重要的一步。在AutoCAD中，输入命令“SNAP”并选择“等轴测网格”，这样你就可以获得专为此模式设计的网格配置。绘制基本的等轴测形状如线条和圆是下一步。通常，线条和**圆**在等轴测视图中看起来会有所不同：线条保持长度不变，但是角度会改变，而圆则显得有点变形，看起来像椭圆。为了画出完美的等轴测圆，你需要使用“ELLIPSE”命令，并选择“等轴测圆”的选项。当处理较复杂的图形如曲面或细节丰富的模型时，使用等轴测模式将比传统二维视图提供更好的结果。确保你的图形中没有产生扭曲或误差。在进行这类操作时，考虑到将来可能需要转换为真正的三维模型，因此保持一定的简化程度也是明智之举。最后，设置**标注**和文字也是等轴测图中重要的一部分。因为等轴测视图中的对象根据某个旋转角度显示，因此标注和文字也需要相应调整，以确保它们在图中正确显示。AutoCAD允许你通过“DIMEDIT”和“TEXTALIGN”命令来调整文字和标注的角度，使其与等轴测角度匹配。总结来说，在CAD中设置和优化等轴测环境需要一定的专业知识和实践经验。一方面，你需要熟悉CAD软件的基础功能，另一方面也需掌握一些等轴测投影的原理和技巧。通过灵活运用这些技能，你可以在短时间内创建出高质量的图纸，提升工作效率，并有效沟通设计意图。希望这篇说明能为您深入理解CAD中等轴测环境的设置及应用提供实用的帮助。无论是在工程、建筑还是其他设计行业，掌握等轴测绘图技术都能让你的作品更加生动和精确。
